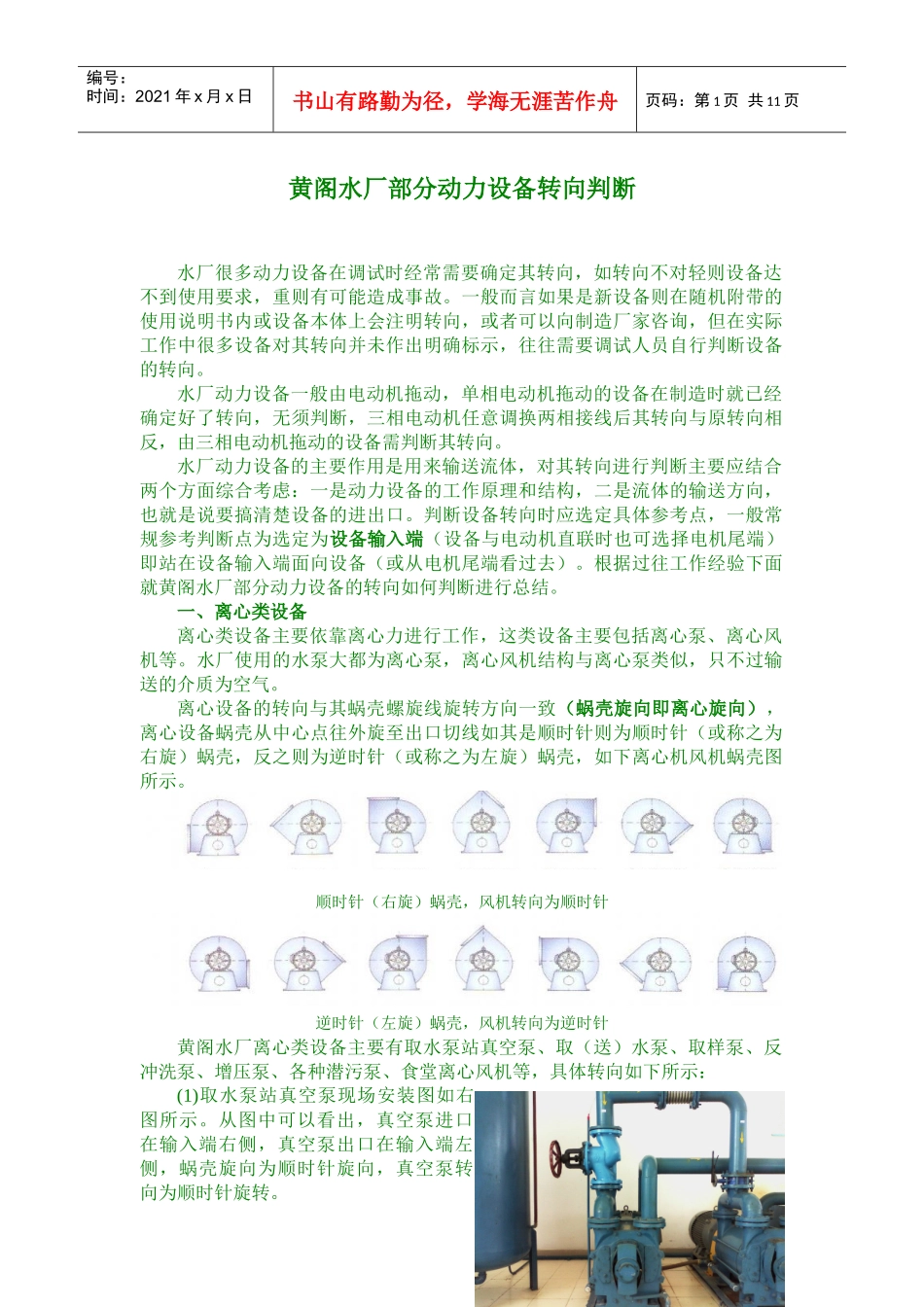

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页黄阁水厂部分动力设备转向判断水厂很多动力设备在调试时经常需要确定其转向，如转向不对轻则设备达不到使用要求，重则有可能造成事故。一般而言如果是新设备则在随机附带的使用说明书内或设备本体上会注明转向，或者可以向制造厂家咨询，但在实际工作中很多设备对其转向并未作出明确标示，往往需要调试人员自行判断设备的转向。水厂动力设备一般由电动机拖动，单相电动机拖动的设备在制造时就已经确定好了转向，无须判断，三相电动机任意调换两相接线后其转向与原转向相反，由三相电动机拖动的设备需判断其转向。水厂动力设备的主要作用是用来输送流体，对其转向进行判断主要应结合两个方面综合考虑：一是动力设备的工作原理和结构，二是流体的输送方向，也就是说要搞清楚设备的进出口。判断设备转向时应选定具体参考点，一般常规参考判断点为选定为设备输入端（设备与电动机直联时也可选择电机尾端）即站在设备输入端面向设备（或从电机尾端看过去）。根据过往工作经验下面就黄阁水厂部分动力设备的转向如何判断进行总结。一、离心类设备离心类设备主要依靠离心力进行工作，这类设备主要包括离心泵、离心风机等。水厂使用的水泵大都为离心泵，离心风机结构与离心泵类似，只不过输送的介质为空气。离心设备的转向与其蜗壳螺旋线旋转方向一致（蜗壳旋向即离心旋向），离心设备蜗壳从中心点往外旋至出口切线如其是顺时针则为顺时针（或称之为右旋）蜗壳，反之则为逆时针（或称之为左旋）蜗壳，如下离心机风机蜗壳图所示。顺时针（右旋）蜗壳，风机转向为顺时针逆时针（左旋）蜗壳，风机转向为逆时针黄阁水厂离心类设备主要有取水泵站真空泵、取（送）水泵、取样泵、反冲洗泵、增压泵、各种潜污泵、食堂离心风机等，具体转向如下所示：(1)取水泵站真空泵现场安装图如右图所示。从图中可以看出，真空泵进口在输入端右侧，真空泵出口在输入端左侧，蜗壳旋向为顺时针旋向，真空泵转向为顺时针旋转。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页（2）左图为取水泵站2#取水泵现场安装图，1#取水泵安装形式同2#取水泵。2#取水泵进口在输入端右侧，出口在输入端左侧，蜗壳旋向为顺时针旋向，2#取水泵转向为顺时针旋转，1#取水泵转向同2#取水泵。（3）下图为取水泵站5#取水泵现场安装图，6#取水泵安装形式同5#取水泵。5#取水泵进口在输入端左侧，出口在输入端右侧，蜗壳旋向为逆时针旋向，5#取水泵转向为逆时针旋转，6#取水泵转向同5#取水泵。送水泵转向判断与取水泵相同。（4）取水泵站加氯系统增压泵安装示意如右图所示。从图中可以看出，增压泵进口为从图右侧进泵底部，出口在图左侧，从输入端看蜗壳从中心点往外旋至出口切线为顺时针，增压泵转向为顺时针旋转。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页（5）左图为一体化净水器反冲洗泵安装示意图，从输入端看蜗壳从中心点往外旋至出口切线为顺时针，故泵转向为顺时针旋转。与图中所标示的转向一致。(6)下图分别为水厂内反冲洗泵、回收水泵、行车潜污泵、取样泵、增压水泵，从输入端看蜗壳从中心点往外旋至出口切线为顺时针，故转向为顺时针旋转。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页离心类设备转向辅助判断标准：若设备正常无故障，离心类设备反转时其出口压力较正常时偏低，出口阀打开后输送流量也会小很多，也可据此判断离心类设备转向是否正确。二、螺旋类设备螺旋类设备是指固定外壳、通过螺杆类内芯的旋转推动流体移动的设备，主要有螺杆泵、螺旋输送器、离心机、轴流风机、搅拌机以及排气扇等。螺纹按旋向分为左旋螺纹和右旋螺纹两种，如下图所示拿一个螺栓看其螺纹如右端高就是右旋螺纹，如其左端高左旋螺纹。在生活当中，根据人体工程力学的原理上紧右旋螺栓（尤其是螺栓）适合右手用力的生理特点，因此作为一个标准规范被执行，右旋螺纹被广泛使用。左旋螺纹用于...
