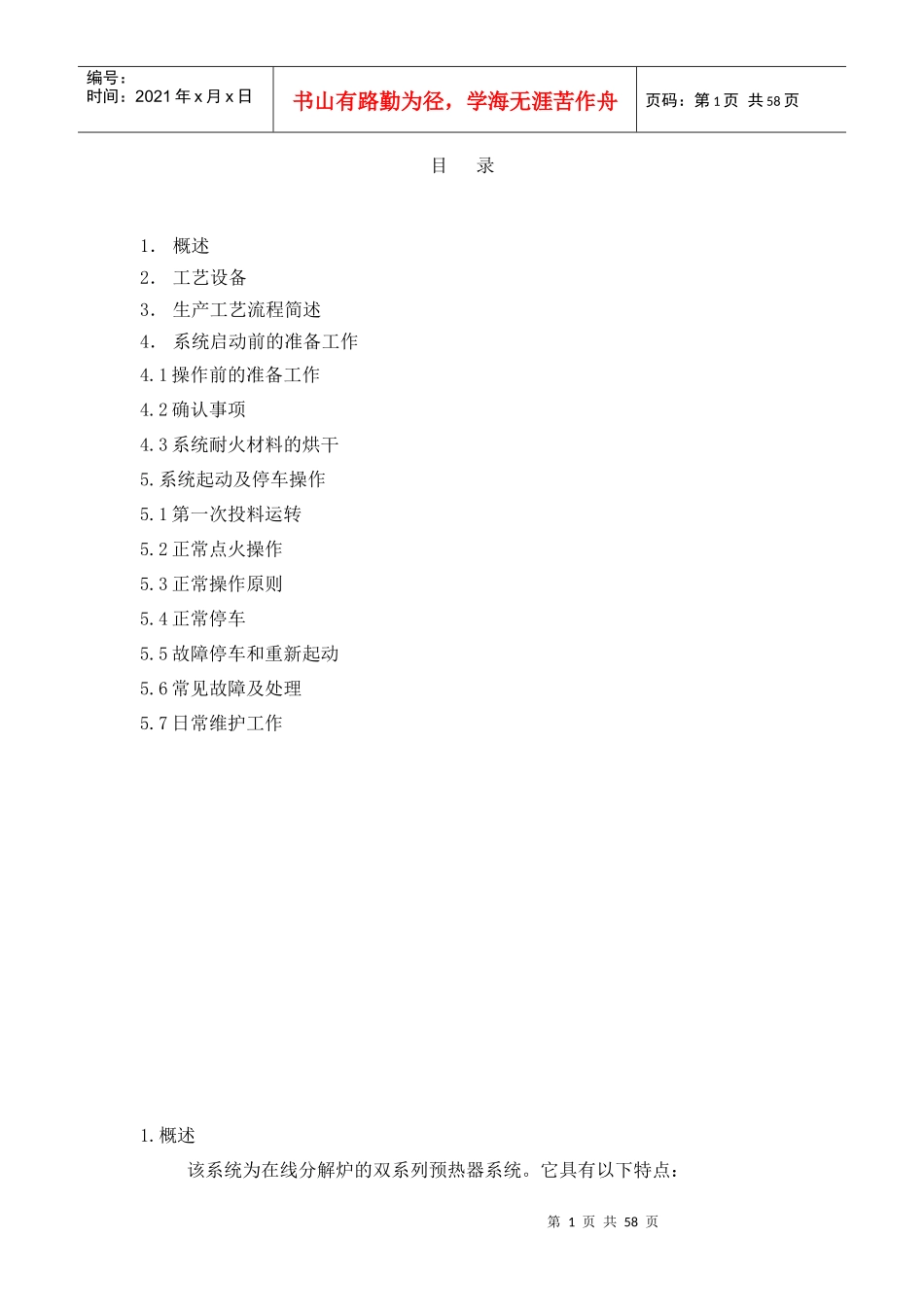

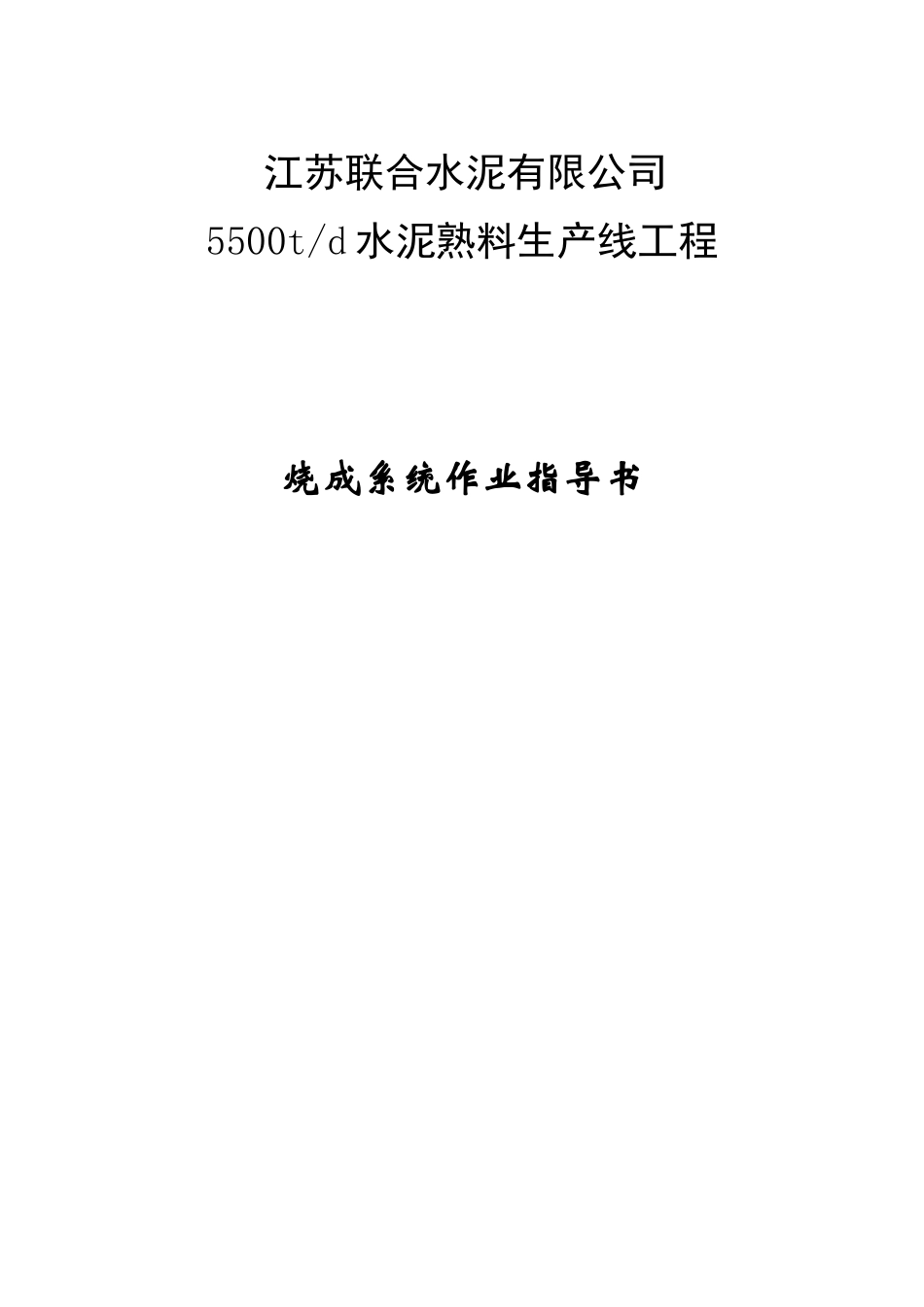

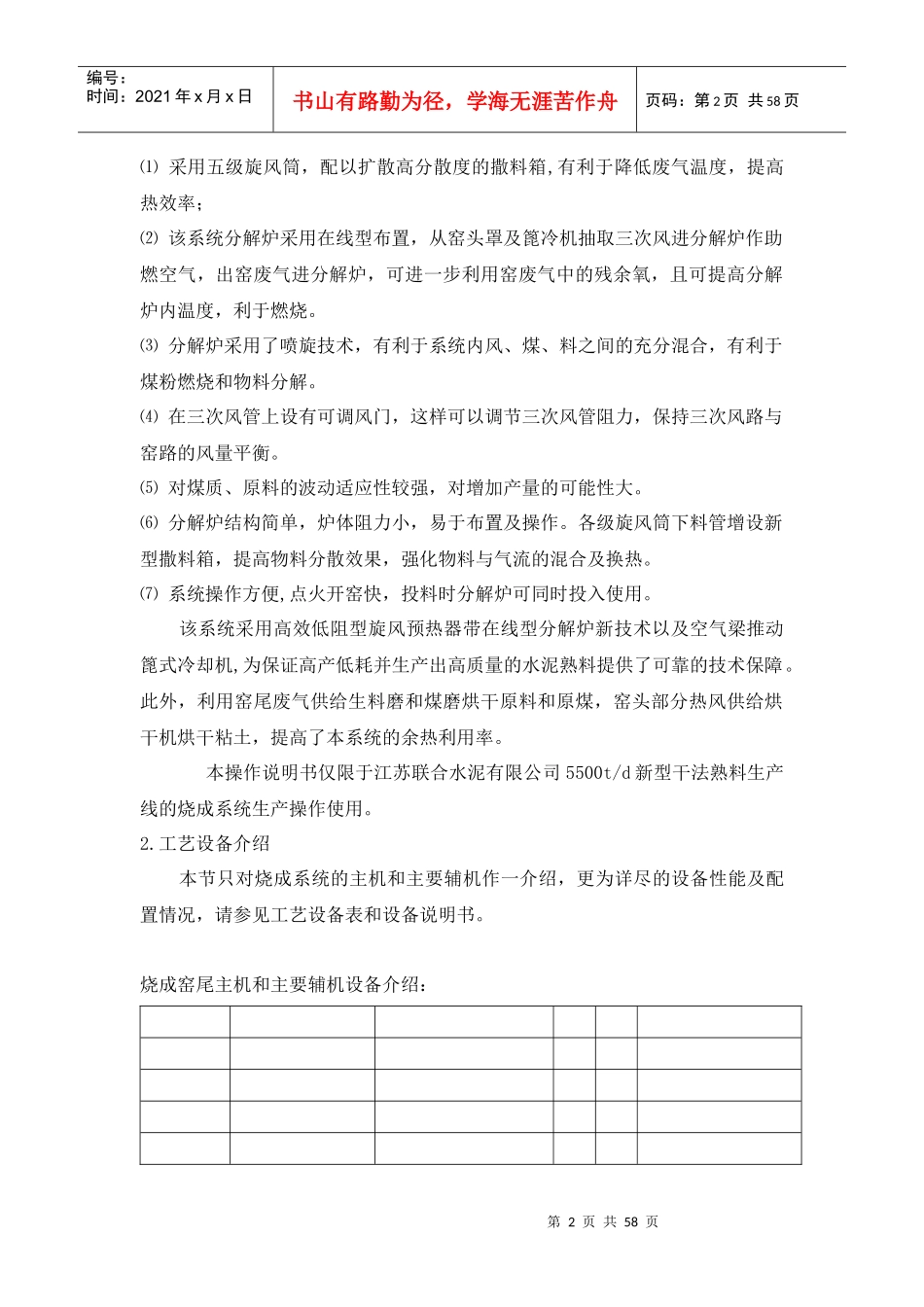

江苏联合水泥有限公司5500t/d水泥熟料生产线工程烧成系统作业指导书第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页目录1．概述2．工艺设备3．生产工艺流程简述4．系统启动前的准备工作4.1操作前的准备工作4.2确认事项4.3系统耐火材料的烘干5.系统起动及停车操作5.1第一次投料运转5.2正常点火操作5.3正常操作原则5.4正常停车5.5故障停车和重新起动5.6常见故障及处理5.7日常维护工作1.概述该系统为在线分解炉的双系列预热器系统。它具有以下特点：第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页⑴采用五级旋风筒，配以扩散高分散度的撒料箱,有利于降低废气温度，提高热效率；⑵该系统分解炉采用在线型布置，从窑头罩及篦冷机抽取三次风进分解炉作助燃空气，出窑废气进分解炉，可进一步利用窑废气中的残余氧，且可提高分解炉内温度，利于燃烧。⑶分解炉采用了喷旋技术，有利于系统内风、煤、料之间的充分混合，有利于煤粉燃烧和物料分解。⑷在三次风管上设有可调风门，这样可以调节三次风管阻力，保持三次风路与窑路的风量平衡。⑸对煤质、原料的波动适应性较强，对增加产量的可能性大。⑹分解炉结构简单，炉体阻力小，易于布置及操作。各级旋风筒下料管增设新型撒料箱，提高物料分散效果，强化物料与气流的混合及换热。⑺系统操作方便,点火开窑快，投料时分解炉可同时投入使用。该系统采用高效低阻型旋风预热器带在线型分解炉新技术以及空气梁推动篦式冷却机,为保证高产低耗并生产出高质量的水泥熟料提供了可靠的技术保障。此外，利用窑尾废气供给生料磨和煤磨烘干原料和原煤，窑头部分热风供给烘干机烘干粘土，提高了本系统的余热利用率。本操作说明书仅限于江苏联合水泥有限公司5500t/d新型干法熟料生产线的烧成系统生产操作使用。2.工艺设备介绍本节只对烧成系统的主机和主要辅机作一介绍，更为详尽的设备性能及配置情况，请参见工艺设备表和设备说明书。烧成窑尾主机和主要辅机设备介绍：F1.710RF5/5500旋风预1套用于生料的预热分解~770热器带分解炉F1.810生产能力:5500t/d~850规格：C1旋风筒:4-Φ5200C2旋风筒:2-Φ6900第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页C3旋风筒:2-Φ6900C4旋风筒:2-Φ7200C5旋风筒:2-Φ7200分解炉:Φ7500×33000预热器系统包括:烟室、翻板阀撒料箱、下料管、预热器联结风管及膨胀节等F1.77a冷却风机型号：9-19-NO4.5A台1用于烟室托板冷却出口角度：逆90°风量：1174m3/h风压：4603Pa电动机型号：Y112M-2台1功率：4kwF1.74b、75b空气炮BB4-20-3012台用于预热器系统清堵75c、84b、容量：100L85c、77a~77工作压力：0.4~0.8MPaF1.780储气罐1台型号:C-4/0.8容积:4m3直径:Φ1200mmF1.880电动高性能密封1台用于窑点火时掺冷风蝶阀D9HM-2.5CΦ1000mm工作温度：≤450℃密封压力：2500PaF1.870高温风机用于烧成系统排风第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页风量：900000m3/h风压：7500Pa温度：320℃介质密度：1.39kg/m3转速:930r/min冷却水:2～3m3/h稀油站型号:XYZ-40G台1供油压力:0.4MPa公称流量:40l/min供油温度:40±3℃油箱容积:1m3冷却水量:3.6m3/h电热器功率:12kw电压:220V电动机型号:100L1-4台2功率:2.2kw转速:1430r/m电动机额定功率：3000KW台1电压:3.3KV电机转速:985r/min变频调速台1调速范围:30%～100%防护等级:IP54绝缘等级:F(B级考核)启动频率:50HZ启动力矩:2656kgm润滑方式:自润滑电机安装高度:800mm(中心高)轴径:180mm轴径长度:300mm输出键:25×50×250mm额定电流:618A第5页共58页第4页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共58页功率因数:0.875烧成窑中主机和主要辅机设备介绍G1.110回转窑Φ5.2×61m1台用于熟料煅烧产量：5500t/d斜度：3.5％转速：主传动：0.38~3.79r/min辅助传动：6.53r/h传动型式：单传动窑头密封：弹簧压紧端面密封窑尾密封：弹簧压紧端面密封挡轮型式：液压挡轮窑头冷却：风...
