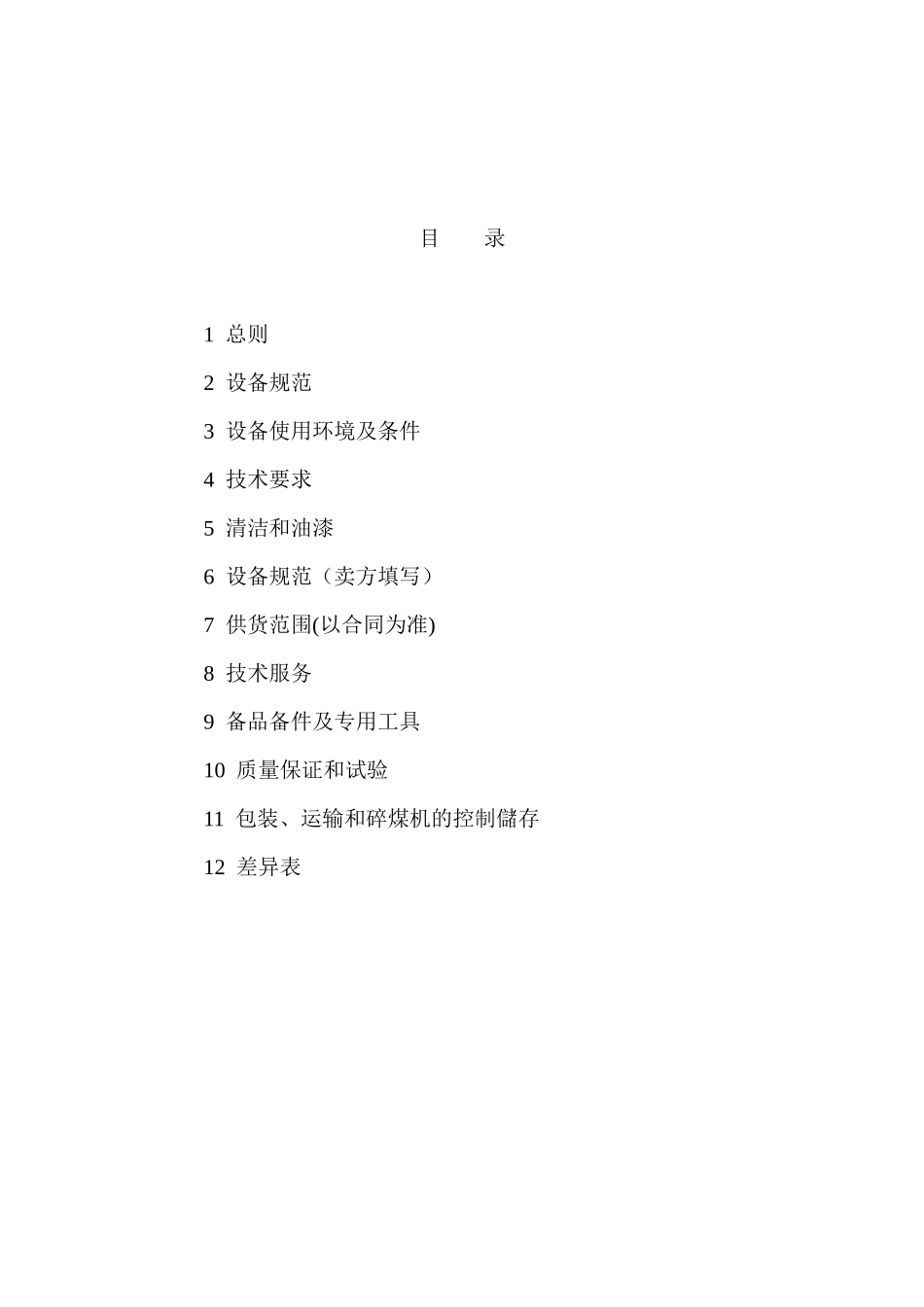

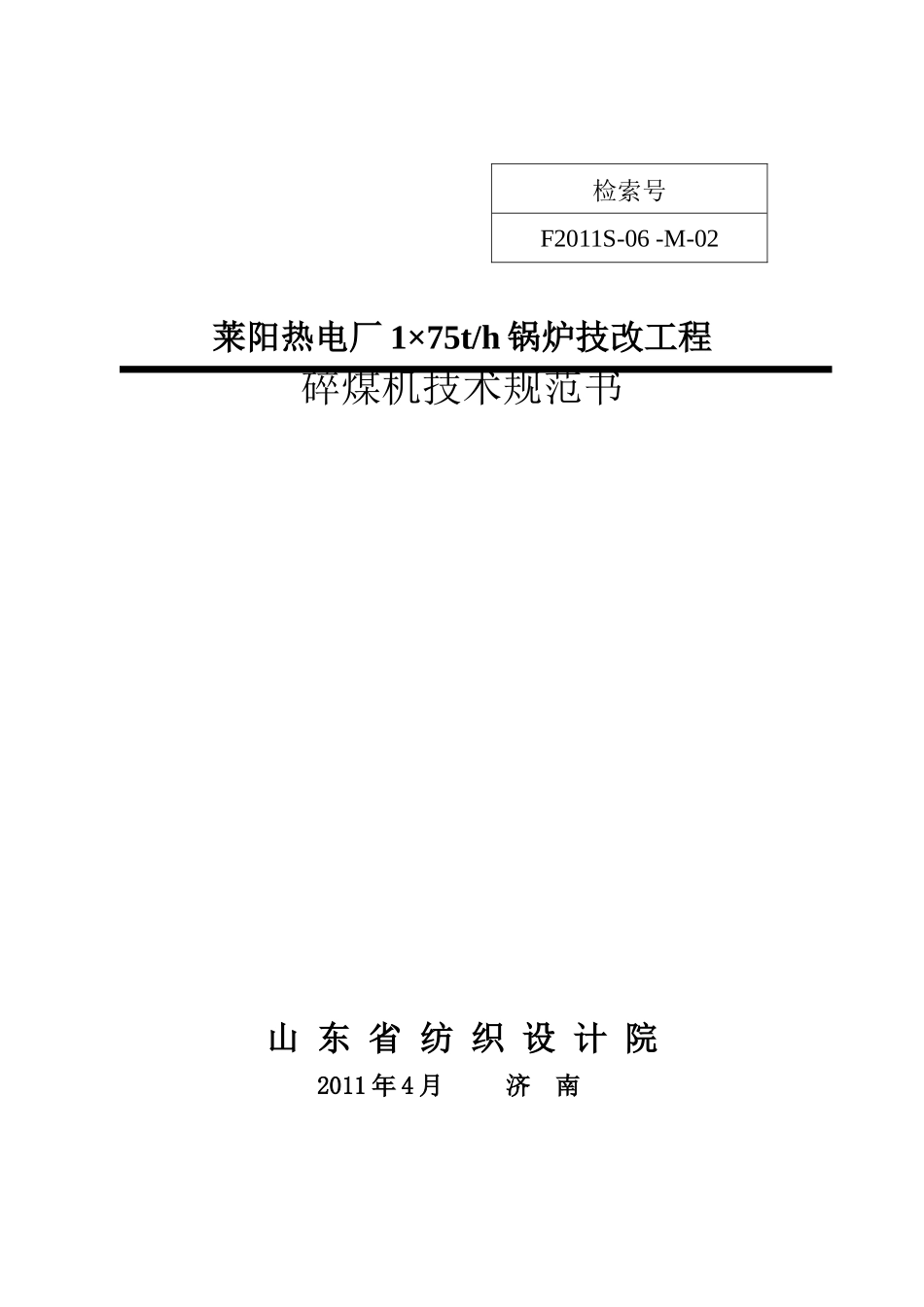

检索号F2011S-06-M-02莱阳热电厂1×75t/h锅炉技改工程碎煤机技术规范书山东省纺织设计院2011年4月济南目录1总则2设备规范3设备使用环境及条件4技术要求5清洁和油漆6设备规范（卖方填写）7供货范围(以合同为准)8技术服务9备品备件及专用工具10质量保证和试验11包装、运输和碎煤机的控制儲存12差异表第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页1总则1.1本技术条件书的使用范围，仅限于莱阳热电厂1×75t/h锅炉技改工程锅炉机组碎煤机设备订货招议标。1.2本技术条件书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术条件书和国家有关最新工业标准的产品。对国家有关安全、环境保护等强制性标准必须满足。1.3卖方如对本技术条件书有异议，应以书面形式明确提出，在征得需方同意后，可对有关条文进行修改。如需方不同意修改，仍以需方意见为准。如卖方没有以书面形式对本技术条件书明确提出异议，那么卖方提供的产品应完全满足本技术条件书的要求。1.4在签订合同之后，需方保留对本技术条件书提出补充要求和修改的权力，卖方应承诺予以配合。如提出修改，具体项目和条件由需、卖方商定。1.5本技术条件书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。1.6本技术条件书经双方签字认可后作为订货合同的附件，与合同正文具有同等效力。1.7设备采用的专利涉及到的全部费用均被认为已包含在设备报价中,卖方应保证需方不承担有关专利的一切责任。1.8卖方通过GB/T19001.2000idtISO9001:2000标准质量管理体系认证，具有设计及供应碎煤机的业绩，所供应设备、部件有部门对产品的技术鉴第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页定。2设备规范2.1设备名称:环式碎煤机HCSQ-200-002.2型式（或型号）及用途2.2.1型式：环锤式型号：HCSQ-200-002.2.2用途：用于燃料公司来原煤的细碎。2.3主要技术参数出力：180t/h入料粒度：≤200mm出料粒度：≤10mm3设备使用环境及条件3.1设备的运行环境条件（1）安装地点:室内布置（2）厂区海拔（3）年平均气温（4）极端最高气温（5）极端最低气温（6）平均相对温度（7）地震裂度3.2设备的使用条件：第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页工作制度：三班制运行工作负荷:每班运行6h,日运行22h,年运行6000h,双路布置一路运行一路备用,可能双路同时运行。4.技术要求4.1碎煤机采用环锤式。额定出力180t/h.4.2碎煤机破碎物料为原煤,入料粒度≤200mm,出料粒度≤10mm。4.3在煤水分达到12%的情况下应保证碎煤机不堵煤，并确保碎煤机出力不降低。4.4碎煤机在空载情况下，入料口处为微负压运行。进出料口及本体各接合面不得有粉尘溢出。4.5碎煤机电动机功率若超过200kW,需采用限矩型液力联轴器,液力联轴器应具有防喷装置。4.6电动机防护等级不低于IP54。4.7碎煤机出厂前必须经过转子的动、静平衡试验，合格后方能出厂。4.8碎煤机应具有出料粒度可调装置，调整装置应操作方便、可靠、安全。4.9碎煤机空载及有负载运行时在设备1m处测得的噪声强度不得超过80dB。4.10外购件必须选用优质、节能、先进的产品，并有生产许可证及产品检验合格证，禁止采用国家公布的淘汰产品，重要部件须经买方认可或由买方指定。4.11碎煤机参加运煤系统的集中控制及连锁，碎煤机的工况如载荷、轴承第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页温度、振动强度应能传输到运煤集中控制室显示出各种数据，碎煤机本体的测温、测振装置异常时应能向运煤集控室发出报警信号并自动停机。测温、测振装置和监控仪等电气一、二次元器件要采用进口产品。卖方报价时开列列清单单独报价。4.12碎煤机参加系统的集控及联锁,碎煤机的控制柜应留有集控、联锁等足够的接口以满足设计的需要。碎煤机控制柜由卖方负责供货。碎煤机本体与控制柜之间的电缆由卖方供货，控制柜与集控室的电缆由需方提供，卖方提供推荐型号。所有电...
