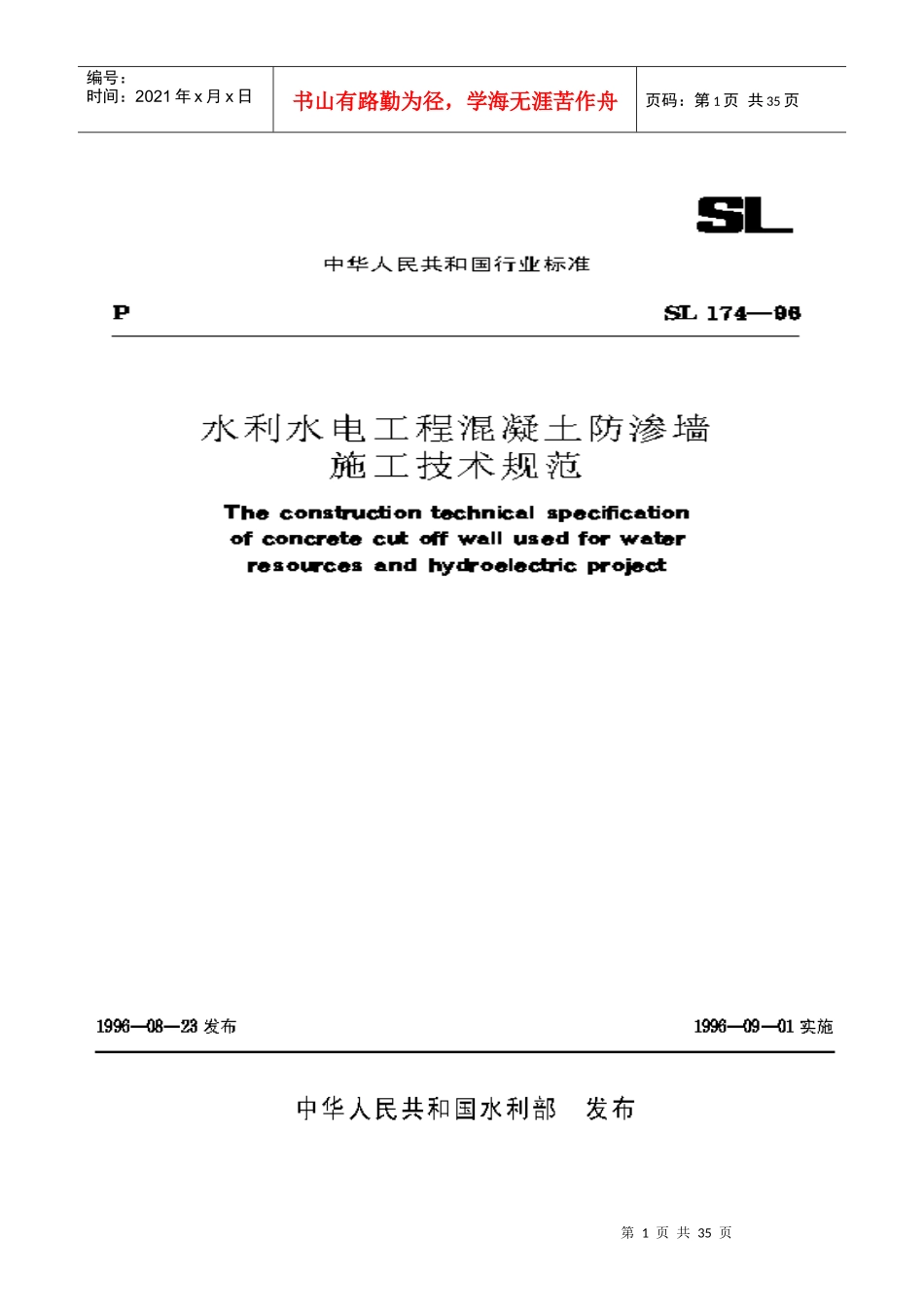

水利水电工程混凝土防渗墙施工技术规范VIP免费

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页３．０．２划分槽段时，应综合考虑地基的工程地质及水文地质条件、施工部位、造孔方法、机具性能、造孔历时、混凝土供应强度、墙体预留孔的位置、浇筑导管布置原则以及墙体平面形状等因素。合拢段的槽孔长度以短槽孔为宜，应尽量安排在槽深较浅、条件较好的地方。３．０．３确定孔口高程，需考虑：（１）施工期的最高水位；（２）能顺畅排除废浆、废水、废渣；（３）尽量减少施工平台的挖填方量；（４）孔口应高出地下水位２．０ｍ。３．０．４防渗墙造孔工艺应根据地层情况、钻机类型和其它施工条件选择钻劈法、两钻一抓法或抓取法等。３．０．５使用钻劈法造槽孔，应注意：（１）开孔钻头直径必须大于终孔钻头直径，磨损后应及时补焊；（２）选择合理的副孔长度；（３）一、二期槽孔同时造孔，其间应留有足够的长度。３．０．６两钻一抓法应先钻完主孔，后用抓斗抓取副孔土体，两侧主孔的中心距宜等于抓斗的有效抓取长度。３．０．７抓取法施工应分主孔和副孔，主、副孔长度均应小于抓斗的有效抓取长度。３．０．８造孔中，孔内泥浆面应保持在导墙顶面以下３０～５０ｃｍ。３．０．９地层中的孤石，在保证孔壁安全的前提下，可采取小钻孔爆破或定向聚能爆破的方法处理。３．０．１０漏失地层，应采取预防措施。发现泥浆漏失，应立即堵漏和补浆。３．０．１１施工现场应设置排水沟，及时排除槽孔周围的废水、废浆、废渣。第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页３．０．１２槽孔孔壁应平整垂直；不应有梅花孔、小墙等。孔位允许偏差不得大于３ｃｍ；孔斜率不得大于０．４％，含孤石、漂石地层以及基岩面倾斜度较大等特殊情况，孔斜率应控制在０．６％以内；一、二期槽孔接头套接孔的两次孔位中心在任一深度的偏差值，不得大于设计墙厚的１／３，并应采取措施保证设计墙厚。３．０．１３槽孔嵌入基岩的深度必须满足设计要求。基岩面需按下列方法确定：（１）依照防渗墙中心线地质剖面图，当孔深接近预计基岩面时，即应开始取样，然后根据岩样的性质确定基岩面；（２）对照邻孔基岩面高程，并参考钻进情况确定基岩面；（３）当上述方法难以确定基岩面，或对基岩面发生怀疑时，应采用岩芯钻机取岩样，加以确定和验证。基岩岩样是槽孔嵌入基岩的主要依据，必须真实可靠，并按顺序、深度、位置编号，填好标签，装箱，妥善保管。３．０．１４造孔结束后，应对造孔质量进行全面检查。经检查合格，方可进行清孔换浆。３．０．１５清孔换浆宜选用泵吸法或气举法。３．０．１６清孔换浆结束后１ｈ，应达到下列清孔标准：（１）孔底淤积厚度不大于１０ｃｍ；（２）当使用粘土泥浆时，孔内泥浆的密度不大于１．３０ｇ／ｃｍ３，粘度不大于３０ｓ，含砂量不大于１０％；当使用膨润土泥浆时，应根据实际情况另行确定。清孔换浆合格后，方可进行下道工序。３．０．１７二期槽孔清孔换浆结束前，应清除接头混凝土孔壁上的泥皮。宜用钢丝刷子钻头进行分段刷洗，刷洗的合格标准是：刷子钻头上基本不带泥屑，孔底淤积不再增加。３．０．１８清孔合格后，应于４ｈ内开浇混凝土，如因下设钢筋笼或其它埋设件，不能按时浇筑，则应由监理或设计单位与承包单位协商，另行提出补充规定。４泥浆４．０．１建造槽孔时泥浆的功用是支撑孔壁，悬浮、携带钻渣和冷却钻具。泥浆应具有良好的物理性能、流变性能、稳定性以及抗水泥污染的能力。４．０．２应根据施工条件、造孔工艺、经济技术指标等因素选择拌制泥浆的土料。选择土料时宜优先选用膨润土。４．０．３商...
