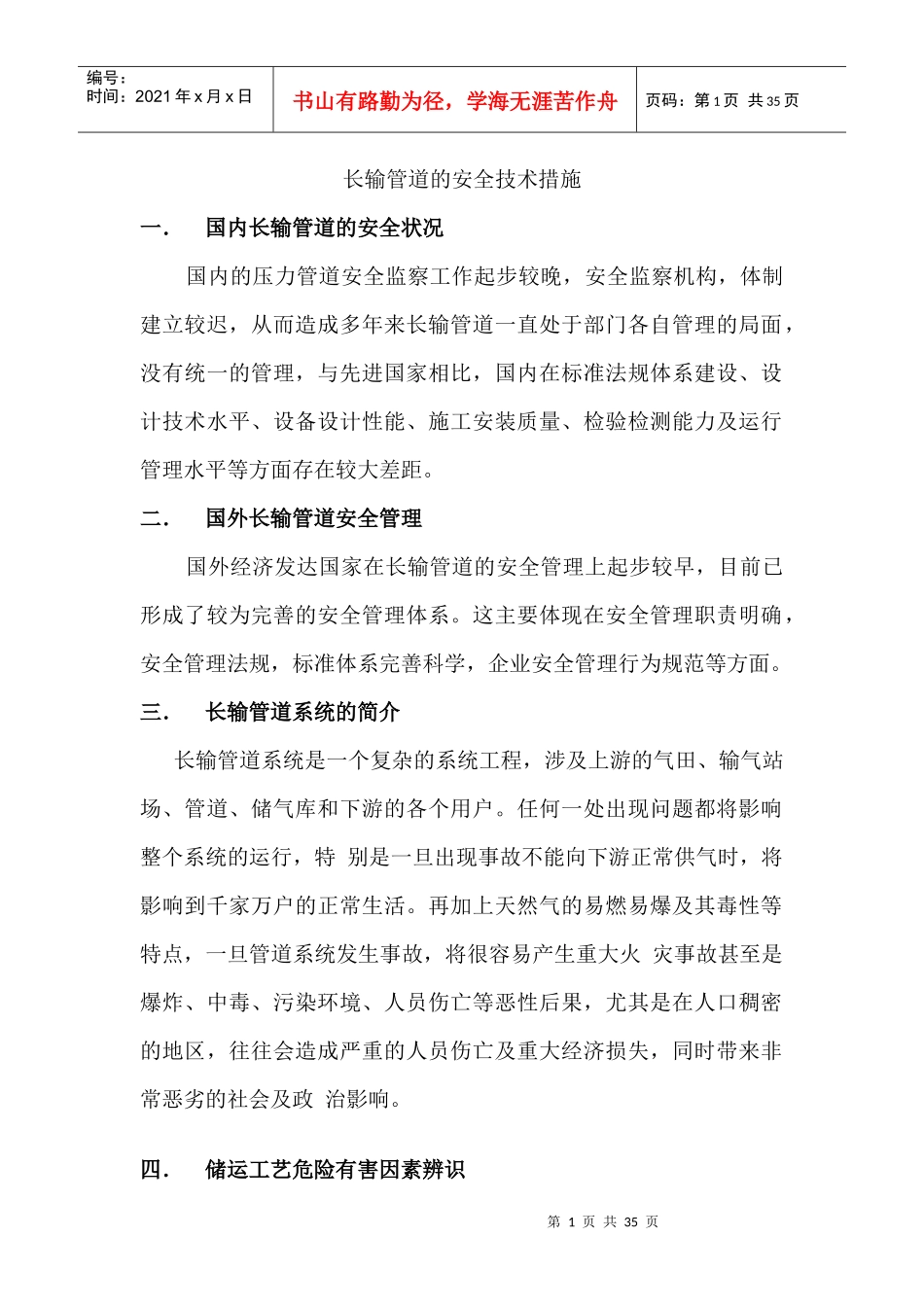

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页长输管道的安全技术措施一．国内长输管道的安全状况国内的压力管道安全监察工作起步较晚，安全监察机构，体制建立较迟，从而造成多年来长输管道一直处于部门各自管理的局面，没有统一的管理，与先进国家相比，国内在标准法规体系建设、设计技术水平、设备设计性能、施工安装质量、检验检测能力及运行管理水平等方面存在较大差距。二．国外长输管道安全管理国外经济发达国家在长输管道的安全管理上起步较早，目前已形成了较为完善的安全管理体系。这主要体现在安全管理职责明确，安全管理法规，标准体系完善科学，企业安全管理行为规范等方面。三．长输管道系统的简介长输管道系统是一个复杂的系统工程，涉及上游的气田、输气站场、管道、储气库和下游的各个用户。任何一处出现问题都将影响整个系统的运行，特别是一旦出现事故不能向下游正常供气时，将影响到千家万户的正常生活。再加上天然气的易燃易爆及其毒性等特点，一旦管道系统发生事故，将很容易产生重大火灾事故甚至是爆炸、中毒、污染环境、人员伤亡等恶性后果，尤其是在人口稠密的地区，往往会造成严重的人员伤亡及重大经济损失，同时带来非常恶劣的社会及政治影响。四．储运工艺危险有害因素辨识第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页a.设计不合理b.施工质量问题c.腐蚀失效d.管道水击e.疲劳失效f.储运设备与设施危险有害因素辨识g.管子、管件危险有害因素h.施工质量问题i.腐蚀失效j.管道水击k.疲劳失效储运设备与设施危险有害因素辨识l.管子、管件危险有害因素往复式输油泵具有效率高、使用前不需要加油、液体黏度对泵的工作性能影响不大等优点，但常造成液流波动，这种液流脉动作用在管道内形成一种不稳定流状态。当系统开（关）阀门或停泵等操作时，这种不稳定液流在管道内产生压力波动，严重时形成水击，造成系统超压、管道及设备、设施损坏。离心式输油泵具有操作简单、液流无波动、工作状况易于调节、易于自动化等优点。但在泵入口处液体压力过低的情况下，会发生汽蚀现象，表现为泵体产生噪声和振动，严重时会使泵叶片遭受第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页“剥蚀”，导致扬程下降，效率降低，设备基础螺栓松动及管道与设备连接处损坏。离心式压缩机效率低，而且偏离工作点越远，效率越低；当流量降至某一数值时会发生喘振现象。喘振发生时机组激烈振动，并伴随着异常的吼叫声，管道和仪表也随之振动。严重的喘振会破坏压缩机的密封系统，损坏止推轴承，叶轮有可能被打坏，造成严重的事故。m.储存设施危险有害因素A）支撑问题。地上平底储罐或球罐都是支撑在混凝土基础上，如果混凝土基础设计或建造强度不能满足承重要求，或者是建在不良地质上，在使用过程中将出现混凝土基础不均匀沉降。这种不均匀沉降将使储罐倾斜，导致平底储罐底板开裂，球罐支座处壳体开裂，连接管道断裂，引起介质泄漏。B）地层影响。地下LNG（液化天然气）储存设施基础设计、建造强度不足或处于不良地质层时，也会造成容器破坏，引起介质泄漏。C）安全附件。储罐的温度、压力、液位等安全附件或相应控制系统发生故障。第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页D）正压保护失效。平底结构的LNG储罐氮气正压保护失效，或真空结构夹层内真空降低，绝热保温材料吸水失去绝热作用，引起罐内温度、压力急剧升高。E）保护层失效。LNG储罐的绝热保温材料性能差，在使用一段时间出现老化、变质，难以起到绝热保温效果。F）呼吸阀、阻火器失效。油罐的呼吸阀被冻结、阻火器被堵塞，或进出油量过大而超过呼吸阀的能力时，引起油罐内外压力不平衡，造成胀罐或瘪罐事故。G）浮顶油罐事故。浮顶油罐在透气阀堵塞、密封设施不良、导向架卡阻、排水阀堵塞使浮顶积水时，引起浮顶沉船，造成事故。H）安装缺陷。储罐安装、施工存在装配、焊接缺陷，而使用过程中又疏于检查和管理，造成...
