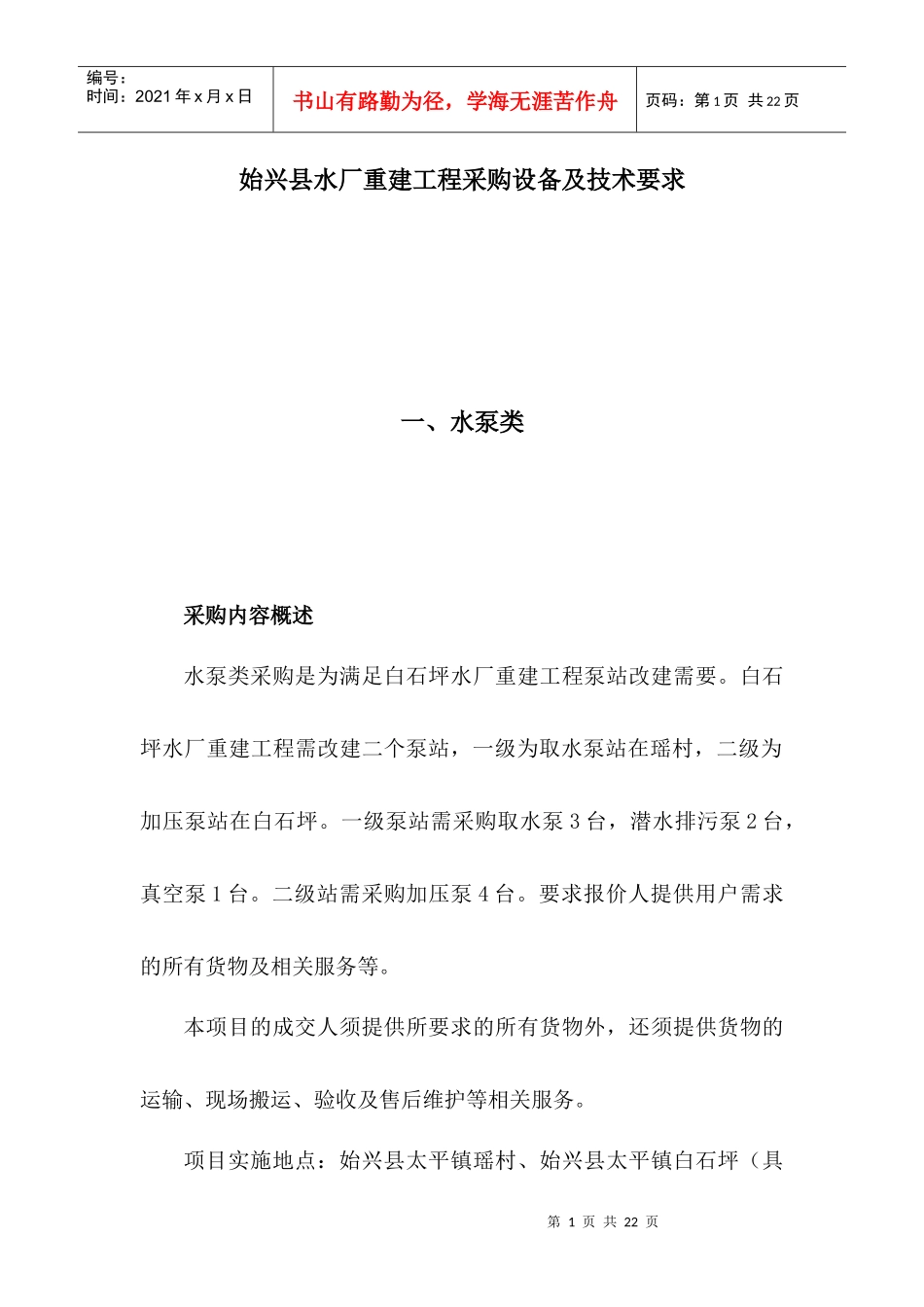

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页始兴县水厂重建工程采购设备及技术要求一、水泵类采购内容概述水泵类采购是为满足白石坪水厂重建工程泵站改建需要。白石坪水厂重建工程需改建二个泵站，一级为取水泵站在瑶村，二级为加压泵站在白石坪。一级泵站需采购取水泵3台，潜水排污泵2台，真空泵1台。二级站需采购加压泵4台。要求报价人提供用户需求的所有货物及相关服务等。本项目的成交人须提供所要求的所有货物外，还须提供货物的运输、现场搬运、验收及售后维护等相关服务。项目实施地点：始兴县太平镇瑶村、始兴县太平镇白石坪（具第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页体地点现场指定）。项目完成时间：签定采购合同后15天内完成所有内容。相关设备及技术要求如下：1、取水泵数量：3台1.1水泵规格型号：KQW200/4101.2流量：313m3/h1.3扬程：54m1.4配用电机功率：75KW1.5泵体材质：铸铁2、真空泵数量：1台2.1真空泵规格型号：SZ—1J2.2配用电机型号:Y112M—42.3流量：1.48m3/min2.4功率：4KW3、潜水排污泵数量：2台3.1规格型号：50QW10—10—1.1第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页3.2流量：10m3/h3.3扬程：10m3.4功率：1.1KW4、加压泵数量：4台4.1水泵规格型号：KQW200/4104.2流量：208m3/h4.3扬程：65m4.4配用电机功率：75KW4.5材质：铸铁二、电器、配件类采购内容概述电器、配件类采购是为满足白石坪水厂重建工程泵站内水泵的安装连接、运行控制等需要。电器类采购的主要项目是配电柜、补第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页偿柜等。配件类采购的主要项目是闸阀、水泵控制阀等。要求报价人提供用户需求的所有货物及相关服务等。本项目的成交人须提供所要求的所有货物外，还须提供货物的运输、现场搬运、验收及售后维护等相关服务，电器类还须提供货物的安装、调试服务。项目实施地点：始兴县太平镇瑶村、始兴县太平镇白石坪（具体地点现场指定）。项目完成时间：签定采购合同后20天内完成所有内容。相关设备及技术要求如下：1、多功能水泵控制阀数量：3台1.1型号规格：DN2501.2技术要求：1.2.1标称压力:PN1.0MPa1.2.2最低动作压力:0.05MPa1.2.3开闭时间:3—120S1.2.4水锤峰值：小于和等于1.3倍水泵出水口额定压力。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页1.2.5水泵最高反转速度：小于等于1.2倍水泵额定转速。1.2.6膜片被劳弯曲：不得少于200万次无破损。1.2.7阀门达到国家行业技术标准。1.2.8阀门的壁厚和重量要有国家标准。1.2.9阀门保质期：三年。2、闸阀数量：10台2.1型号规格：DN2502.2技术要求：2.2.1标称压力:PN1.0MPa2.2.2铜杆2.2.3阀门质量达到国家行业技术标准。2.2.4阀门保质期：三年。3、低压进线开关柜数量：1套3.1型号:GGD3.2技术要求：3.2.1采用框架式断路器：NA1—2000/3P630A。3.2.2柜体尺寸：800mm（宽）×1000mm（深）×2260mm（高）。3.2.3主要元器件采用正泰产品。第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页4、补偿电容柜数量：1套4.1型号:GGD4.2技术要求：4.2.1容量：150KVAR。4.2.2柜体尺寸：800mm（宽）×1000mm（深）×2260mm（高）。4.2.3自动补偿。4.2.4主要元器件采用正泰产品。5、动力柜数量：1套5.1型号:GGD5.2技术要求：5.2.1实现3路75KW电机控制5.2.2预留1路10KW备用电源。5.2.3柜体尺寸：800mm（宽）×1000mm（深）×2260mm（高）。5.2.4电机采用星三角起动，两用一备，自动切换。5.2.5主要元器件采用正泰产品。6、柔性接头数量：4个6.1型号规格：DN200第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页6.2技术要求：6.2.1标称压力:PN1.0MPa6.2.2质量达到国家行业技术标准。7、多功能水泵控制阀数量：4台7.1型号规格：DN2007.2技术要求：7...
