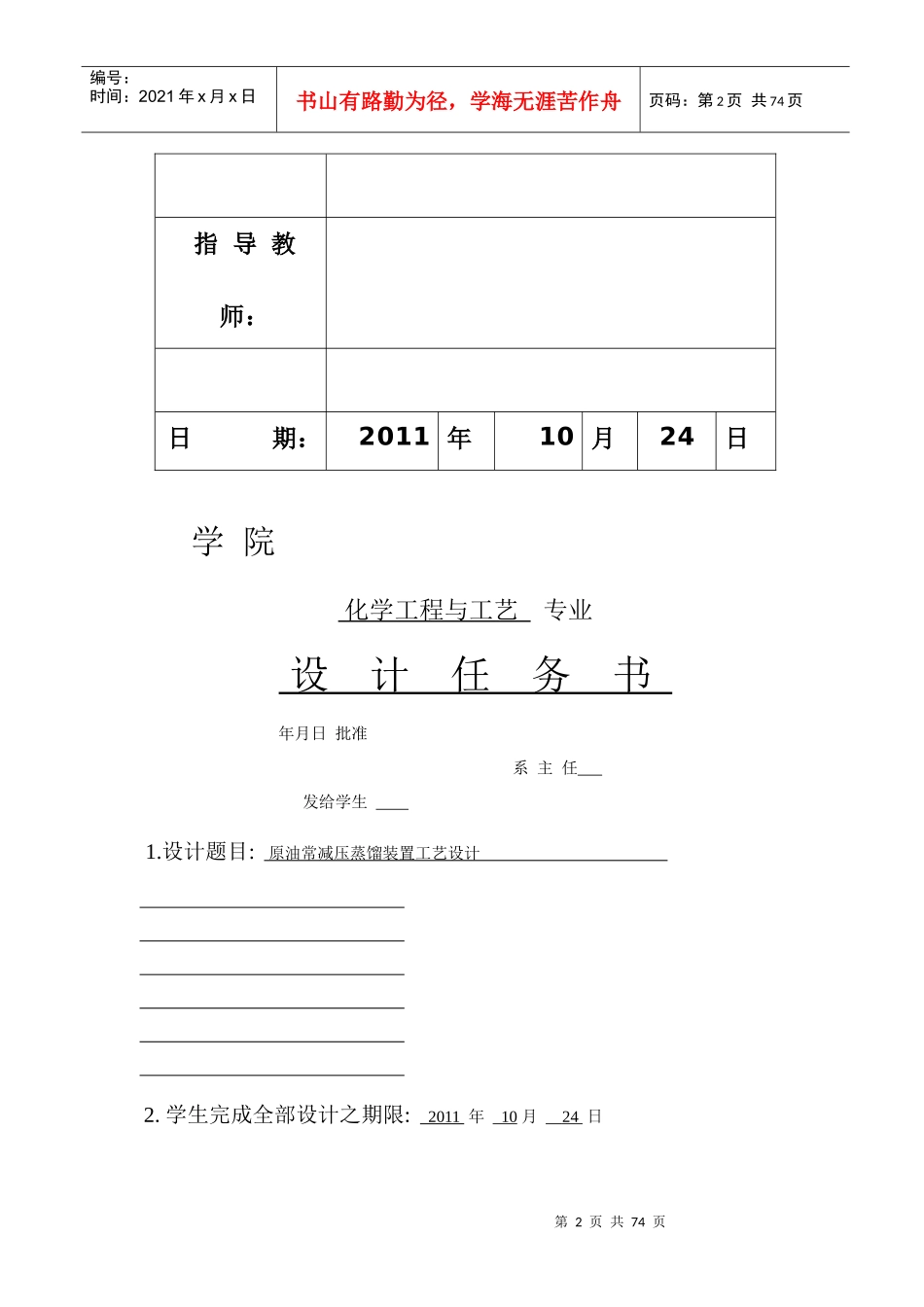

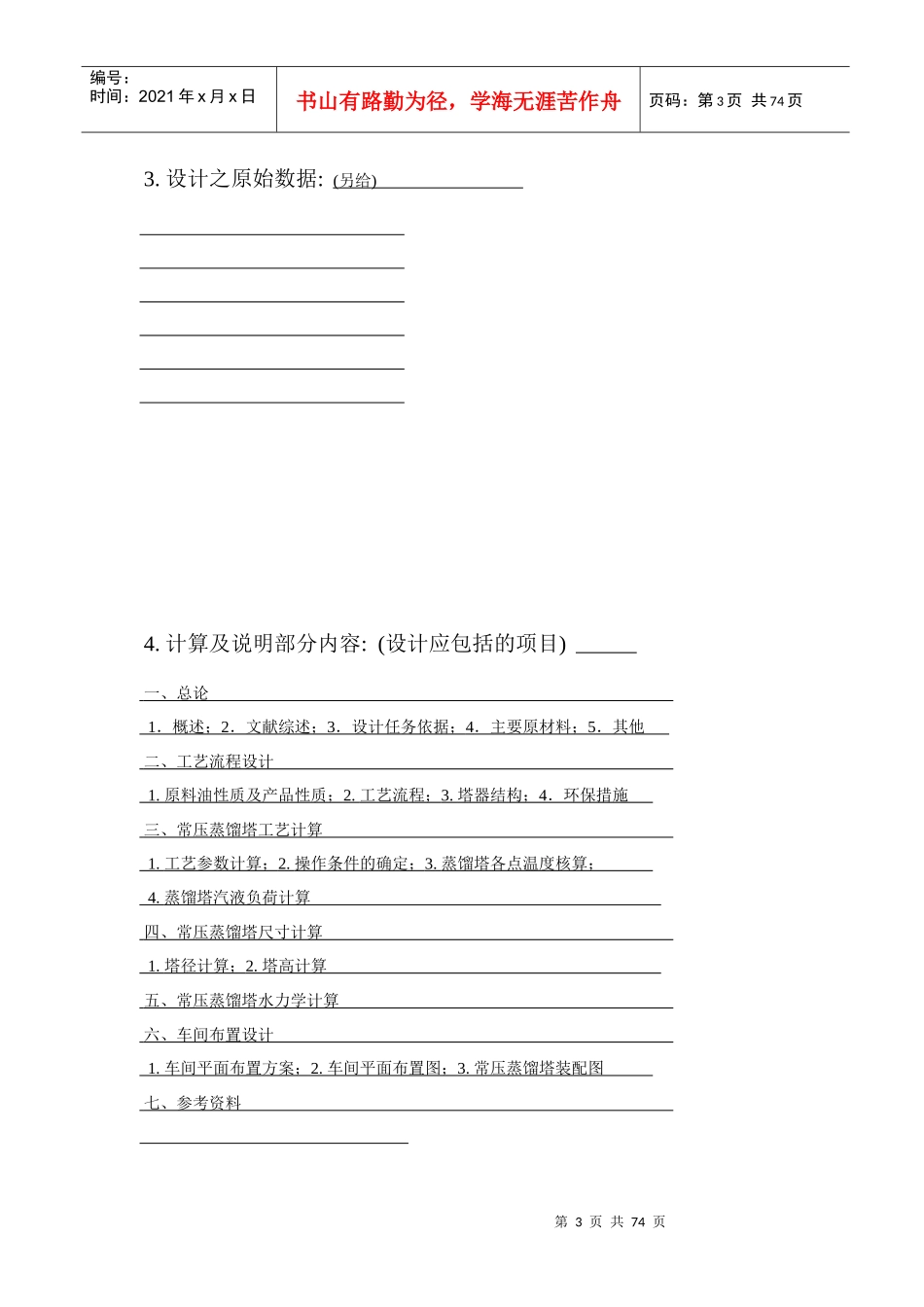

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页课程设计说明书设计名称：化工专业课程设计题目：600万吨/年原油常减压蒸馏装置常压分馏塔工艺设计学生：学号：班别：专业：第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页指导教师：日期：2011年10月24日学院化学工程与工艺专业设计任务书年月日批准系主任发给学生1.设计题目:原油常减压蒸馏装置工艺设计2.学生完成全部设计之期限:2011年10月24日第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页3.设计之原始数据:(另给)4.计算及说明部分内容:(设计应包括的项目)一、总论1．概述；2．文献综述；3．设计任务依据；4．主要原材料；5．其他二、工艺流程设计1.原料油性质及产品性质；2.工艺流程；3.塔器结构；4．环保措施三、常压蒸馏塔工艺计算1.工艺参数计算；2.操作条件的确定；3.蒸馏塔各点温度核算；4.蒸馏塔汽液负荷计算四、常压蒸馏塔尺寸计算1.塔径计算；2.塔高计算五、常压蒸馏塔水力学计算六、车间布置设计1.车间平面布置方案；2.车间平面布置图；3.常压蒸馏塔装配图七、参考资料第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页5.绘图部分内容:(明确说明必绘之图)(1)原油常减压蒸馏装置工艺流程图(2)主要塔器图(3)常压蒸馏塔汽液负荷分布图(4)常压蒸馏塔装配图6.发出日期:2011年9月5日设计指导教师:完成任务日期:年月日学生签名:化学工程与工艺课程设计原油常减压蒸馏装置工艺设计基础数据一.原油的一般性质大庆原油，d420=0.8717；特性因数K=12.0二.原油实沸点蒸馏数据表1原油实沸点蒸馏数据序馏出温度馏出,%序馏出温度馏出,%序馏出温度馏出,%号℃重体号℃重体号℃重体11132.373.28728320.8622.891338539.8042.3521485.586.54830024.0026.131439943.0145.6231808.539.84931827.1129.351541946.1448.79421011.5413.121033530.3132.661646059.1361.65523514.5916.381135333.4935.921750071.3273.48第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页625617.6819.611236436.6839.17三.原油平衡蒸发数据表2原油平衡蒸发数据累计馏出,％(体)310203040506070平衡蒸发温度,℃200237280316348381409436四.产品方案及产品性质表3产品产率及其性质产品沸点范围产率相对密度恩氏蒸馏数据,℃名称℃%(重)d420初10%30%50%70%90%终重整原料初~1304.20.734258879399106118130航空煤油130~2309.40.7909142162180192205228243轻柴油230~32013.50.8406225238255262270288312重柴油320~3505.70.8450307324329331342359385重油>35067.20.9200五.设计处理量:250+学号×10万吨/年,开工：8000小时/年。六.汽提水蒸汽采用过热水蒸汽:420,0.3MPa(℃表)七.可考虑采用两段汽化流程，设两个中段循环回流;可考虑过汽化油为2％(重)。目录第一章：总论..................................................................71．1概述.................................................................71.1.1设计基础.......................................................71.1.2生产规模........................................................81.1.3工艺技术路线....................................................81.1.4工艺技术特点....................................................92、文献综述:..............................................................93、课程设计任书........................................................10第二章．工艺简述.............................................................122.1原料油性质及产品性质.................................................122.1.1原油的一般性质.................................................122.1.2原油实沸点蒸馏数据.............................................122.1.3原油平衡蒸发数据..................
