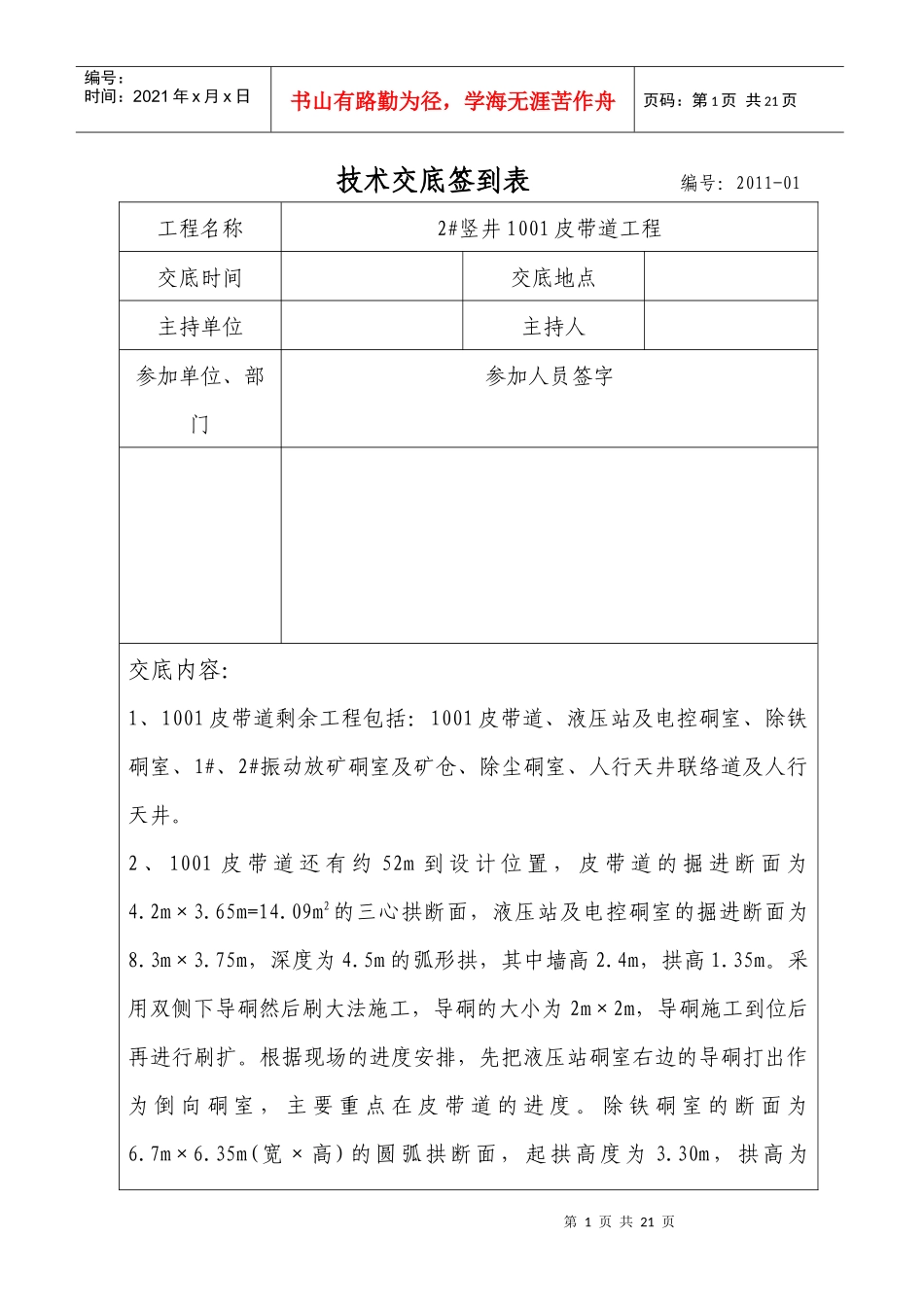

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页技术交底签到表编号：2011-01工程名称2#竖井1001皮带道工程交底时间交底地点主持单位主持人参加单位、部门参加人员签字交底内容：1、1001皮带道剩余工程包括：1001皮带道、液压站及电控硐室、除铁硐室、1#、2#振动放矿硐室及矿仓、除尘硐室、人行天井联络道及人行天井。2、1001皮带道还有约52m到设计位置，皮带道的掘进断面为4.2m×3.65m=14.09m2的三心拱断面，液压站及电控硐室的掘进断面为8.3m×3.75m，深度为4.5m的弧形拱，其中墙高2.4m，拱高1.35m。采用双侧下导硐然后刷大法施工，导硐的大小为2m×2m，导硐施工到位后再进行刷扩。根据现场的进度安排，先把液压站硐室右边的导硐打出作为倒向硐室，主要重点在皮带道的进度。除铁硐室的断面为6.7m×6.35m(宽×高)的圆弧拱断面，起拱高度为3.30m，拱高为第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页3.35m，深度为6.70m。振动放矿硐室的断面形状和皮带道断面类似，巷道最高处比皮带道高2.25m。3、皮带道工作面清理及支护方案。目前皮带道垮塌位置正好位于除铁硐室位置，其中左邦的岩石相对比较破碎，导致左邦冒落的空区较高。经过项目部领导班子现场讨论决定，大体思路是先将原来工作面支好的四个钢拱架进行挂网喷浆固定，然后再处理垮塌区。具体操作为：用钢筋网将钢拱架进行全部焊接，然后对这四架拱架进行喷浆，喷浆厚度以能完全覆盖拱架和网片为准。接下来就是处理垮塌区，先用铲车将工作面的碴子出走一部分，根据垮塌区的高度分两种方法，第一情况是空区高度小于7.5m，采用喷浆支护先护住空区，接着采用边出碴边挂网喷的方法直到处理完垮塌区；第二种情况是空区的高度大于7.5m则采用注浆的方法处理空区。因此，采用哪种方法在于空区的高度。4、皮带道的施工方案。待工作面垮塌区完全密闭好后，液压硐室以小断面(2.2m×2.14m=4.51m2)再掘进2m作为铲车倒向硐室。鉴于目前工期紧张及工作面岩层比较破碎，采取先将皮带道施工到1#矿仓位置并支护(挂网喷)好后再返回头施工除铁硐室。除铁硐室按照设计的断面规格可采用边刷边支的方法进行。待除铁硐室施工完成后进行1#矿仓的施工，1#矿仓与1#矿仓前面皮带道同时施工，1#矿仓以1.5m×1.5m小断面由下向上反掘，反掘过程中岩石破碎采用喷浆支护，厚度为50mm，强度为C20。反掘到位后进行正向刷扩，刷扩过程中岩石破碎采用挂网喷进行临时支护。待1031中段1#卸矿站也刷扩完成后，进行1#主溜井及1#卸第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页矿站的浇灌。2#矿仓也采用的施工方法与1#矿仓的类似，皮带道全断面施工到位后，进行2号联络道的施工，2号联络道施工也采用全断面施工，施工过程中采用喷浆支护，设计喷浆厚度为100mm，强度为C20。2号联络道施工到位后进行2号人行天井的施工。掘进过程中工作面的碴子由1m3的电动铲运机转到1001中段临时碴仓内，再由1.5m3的吊桶提到1231中段翻碴。挂网喷支护锚杆采用药卷锚杆，规格为φ1800mm的螺纹钢，每根长度1800mm，网采用φ6.5的圆钢焊接，每张网规格为1m×2m，网度为150mm×150mm，打完锚杆眼后使用高压风将炮孔内残碴吹出干净，钢筋网和锚杆均要紧贴岩面，挂网喷的喷浆厚度不得小于10公分。以能完全覆盖钢筋网和锚片为准。5、每次打眼前认真看好中、腰线，中线为轨道中心线，巷道中心线在轨道中心线的基础上偏中30公分，腰线到底板高度为1.35m，到顶板高度为2.30m。6、每次瞄好中、腰线后，解掉拴在中线上的石块。7、为保证巷道成形质量，拱部眼不能少于21个，且要求对称布置，每边墙眼不能少于两个，水沟眼必须要打够。8、作业前认真穿戴劳保用品，打钻前认真清理工作面浮石；9、工作面必须保证充足的照明和通风；10、人员进入吊桶必须系牢安全带，吊桶每次乘坐人数不能超过6人，人、材不能混装。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页技术交底签到表编号：2011-02工程名称2#竖井12...
