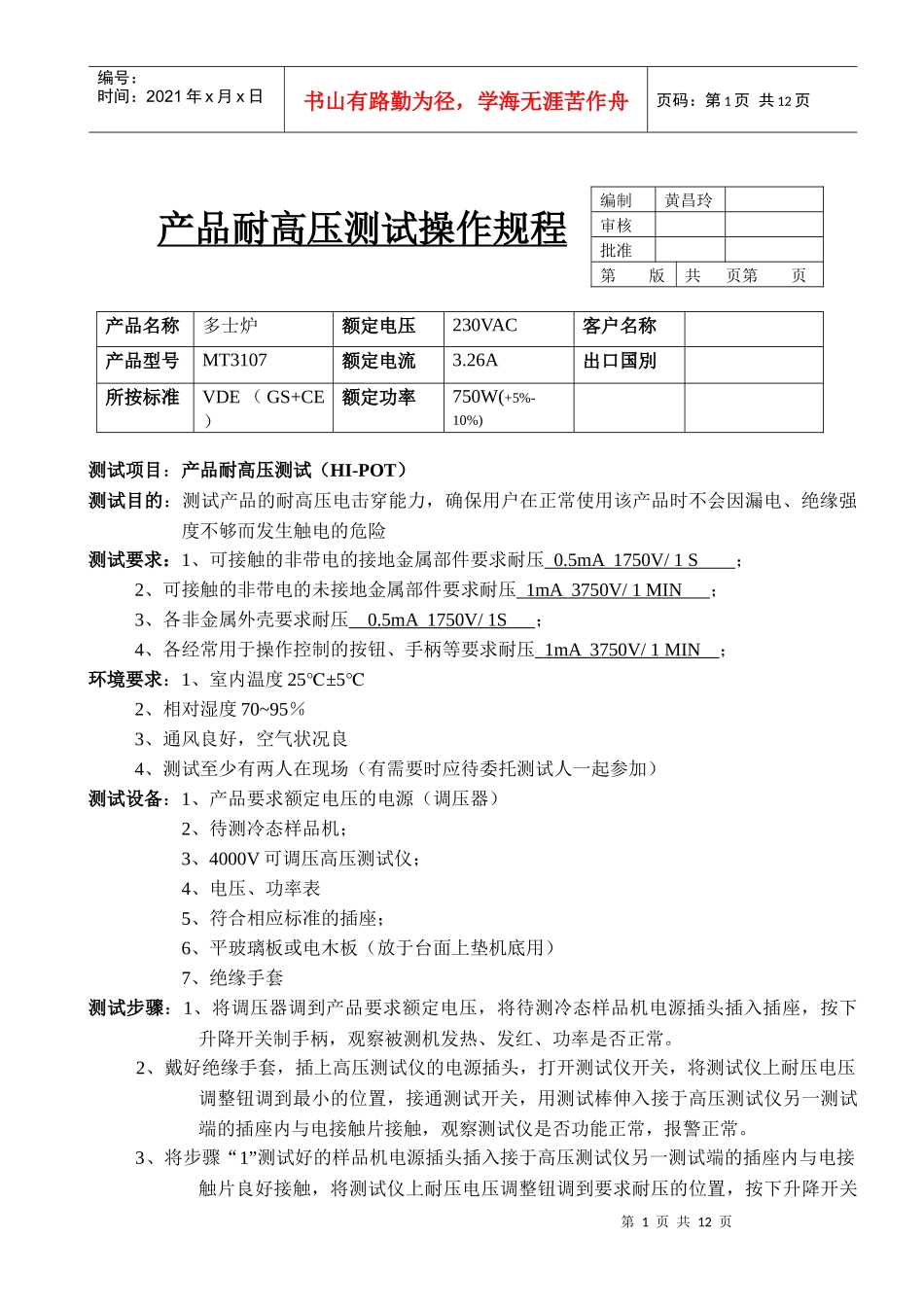

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页编制黄昌玲审核批准第版共页第页产品名称多士炉额定电压230VAC客户名称产品型号MT3107额定电流3.26A出口国別所按标准VDE（GS+CE）额定功率750W(+5%-10%)测试项目：产品耐高压测试（HI-POT）测试目的：测试产品的耐高压电击穿能力，确保用户在正常使用该产品时不会因漏电、绝缘强度不够而发生触电的危险测试要求：1、可接触的非带电的接地金属部件要求耐压0.5mA1750V/1S；2、可接触的非带电的未接地金属部件要求耐压1mA3750V/1MIN；3、各非金属外壳要求耐压0.5mA1750V/1S；4、各经常用于操作控制的按钮、手柄等要求耐压1mA3750V/1MIN；环境要求：1、室内温度25±5℃℃2、相对湿度70~95％3、通风良好，空气状况良4、测试至少有两人在现场（有需要时应待委托测试人一起参加）测试设备：1、产品要求额定电压的电源（调压器）2、待测冷态样品机；3、4000V可调压高压测试仪；4、电压、功率表5、符合相应标准的插座；6、平玻璃板或电木板（放于台面上垫机底用）7、绝缘手套测试步骤：1、将调压器调到产品要求额定电压，将待测冷态样品机电源插头插入插座，按下升降开关制手柄，观察被测机发热、发红、功率是否正常。2、戴好绝缘手套，插上高压测试仪的电源插头，打开测试仪开关，将测试仪上耐压电压调整钮调到最小的位置，接通测试开关，用测试棒伸入接于高压测试仪另一测试端的插座内与电接触片接触，观察测试仪是否功能正常，报警正常。3、将步骤“1”测试好的样品机电源插头插入接于高压测试仪另一测试端的插座内与电接触片良好接触，将测试仪上耐压电压调整钮调到要求耐压的位置，按下升降开关产品耐高压测试操作规程第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页制手柄，用测试棒接触耐压要求为调整好的耐压值的各个位置，并保持要求耐压的时间。4、做好测试记录报告，作出初步判定；收拾被测机，关闭电源。5、将测试记录报告呈送委托人或直属领导并自己留底。产品耐高压测试（HI-POT）报告产品名称多士炉额定电压230VAC客户名称产品型号MT3107额定电流出口国別所按标准VDE（GS+CE）额定功率750W(+5%-10%)委托部门：委托人：样品来源样品类型样品制作人样品数量制作日期测试日期测试结果：1234567可接触的非带电的接地金属部件可接触的非带电的未接地金属部件各非金属外壳要求耐压各经常用于操作控制的按钮、手柄等备注：样品号测试位第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页说明：1、所有测试要求、测试环境、测试设备及测试步骤均按产品测试操作规程的要求进行。2、测试报告中各项测试如果通过则画“P”。3、如果失败则画“F”，并应测出失败处可承受的最高耐压值且记录于相应的表格中。测试人：审核人：批准人：编制黄昌玲审核批准第版共页第页产品名称多士炉额定电压230VAC客户名称产品型号MT3107额定电流3.26A出口国別所按标准VDE（GS+CE）额定功率750W(+5%-10%)测试项目：产品接地电阻测试测试目的：测试产品的接地线连接的良好程度，它是安全测试的一个特别重要的项目，主要测试被测样品离电源线“E”线与机体连接处最远的接地金属件，与电源线插头的“E”端间在通过25A电流时的电阻值不超过规定值，确保产品在非正常操作或其它原因导致绝缘失效或减弱时提供保护，防止触电危险。测试要求：测试被测样品离电源线“E”线与机体连接处最远的接地金属件，与电源线插头的“E”端间在通过25A电流时的电阻值，工作时活动的零件测得的电阻值≤1ohm,工作时固定的零件测得的电阻值≤0.1ohm。环境要求：1、室内温度25±5℃℃2、相对湿度70~95％3、通风良好，空气状况良测试设备：1、待测冷态样品机；2、接地电阻测试仪3、符合相应标准的插座；产品接地电阻测试操作规程第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页测试步骤：1、插上接地电阻测试仪的电源插头，打开测试仪开关，将测试仪的两极短接，调节测试仪测试电流25A的位置并...
