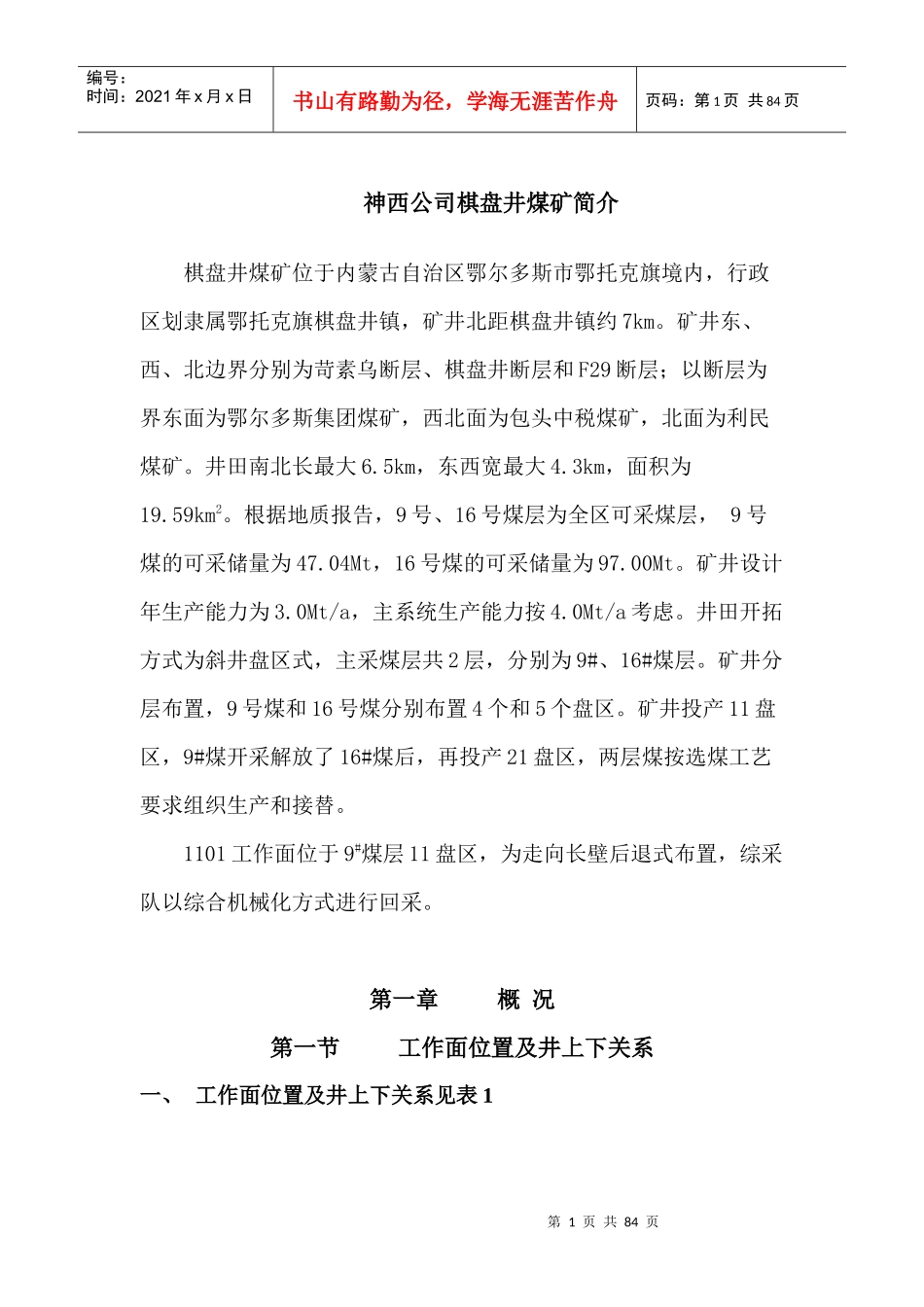

第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共84页神西公司棋盘井煤矿简介棋盘井煤矿位于内蒙古自治区鄂尔多斯市鄂托克旗境内，行政区划隶属鄂托克旗棋盘井镇，矿井北距棋盘井镇约7km。矿井东、西、北边界分别为苛素乌断层、棋盘井断层和F29断层；以断层为界东面为鄂尔多斯集团煤矿，西北面为包头中税煤矿，北面为利民煤矿。井田南北长最大6.5km，东西宽最大4.3km，面积为19.59km2。根据地质报告，9号、16号煤层为全区可采煤层，9号煤的可采储量为47.04Mt，16号煤的可采储量为97.00Mt。矿井设计年生产能力为3.0Mt/a，主系统生产能力按4.0Mt/a考虑。井田开拓方式为斜井盘区式，主采煤层共2层，分别为9#、16#煤层。矿井分层布置，9号煤和16号煤分别布置4个和5个盘区。矿井投产11盘区，9#煤开采解放了16#煤后，再投产21盘区，两层煤按选煤工艺要求组织生产和接替。1101工作面位于9#煤层11盘区，为走向长壁后退式布置，综采队以综合机械化方式进行回采。第一章概况第一节工作面位置及井上下关系一、工作面位置及井上下关系见表1第2页共84页第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共84页表1工作面位置及井上下关系表水平名称895水平采区名称11盘区1101工作面地面标高/m+1369~+1406井下标高/m+911~+1007地面相对位置东面为鄂尔多斯集团煤矿，西北面为中税煤矿，北面为利民煤矿回采对地面设施的影响工作面对应地面无任何设施且距地表550m，回采时对地表无影响。井下位置及与四邻关系工作面以北80m处有一断层;距工作面29m运输顺槽以西有一落差0～7m逆断层走向长度/m2340倾斜长度/m230面积/m2538200第二节工作面煤层赋存情况一、煤层赋存情况见表2表2煤层赋存情况表煤层厚度/m1.95～2.932.75煤层结构复杂煤层倾角/（°）平均3°开采煤层9#层煤种1/3JM稳定程度较稳定煤层情况描述煤层走向近南北，倾向近东西，该煤层均厚为2.60m，属较稳定的中厚煤层，煤层结构复杂，含夹矸1～8层，一般为4～5层。夹矸岩性多为粘土岩、泥岩或炭质泥岩等。煤层倾角一般2°～3°，局部8°左右。第3页共84页第2页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共84页第三节煤层顶底板煤层顶底板情况见表3表3煤层顶底板情况表顶底板名称岩石名称岩性特征直接顶砂质泥岩属半坚硬岩类（f=2～3）老顶细、粗粒砂岩均属半坚硬岩类f=3～6）直接底砂质泥岩属半坚硬岩类f=2～3）老底粉砂岩、砂质泥岩均属坚硬岩类f=5～6）附图1：工作面地层综合柱状图第四节地质构造情况该工作面为整体向西偏南倾斜的单斜构造，倾角为2°～5°，局部地段受褶皱及断层影响倾角可达8～11°。区域内无较大断层及褶曲。但巷道掘进中曾遇到几条3m以下落差的小型断层，可能会对回采造成一些影响。在回采过程中局部地段煤层顶部及上部可能会遇到砂岩冲刷构造，遇到此构造时，巷道底板应以煤层底板为界，对巷道断面内的砂岩应与清除，防止丢失煤层。第五节水文地质第4页共84页第3页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共84页煤系地层内共有两层含水层，富水性弱，补给条件不良，均在9#煤层之上，与9#煤层之间有较好的泥岩隔水层，厚度3.5～7m，对9#煤层的采掘影响不大。但遇到断层时，由于受断层破碎带的影响，会发生淋水、涌水情况。该工作面回采范围内煤层中均不含水，虽下伏奥陶系石灰岩中含水，但距9#煤层间距较大，所以对回采无影响。该工作面周围没有采空区,无大量积水现象,对工作面回采无影响。经多方评价该区域内水文地质条件属于简单类。第六节影响回采的其他因素一、影响回采的其他因素见表4表4影响回采的其他地质情况表瓦斯绝对涌出量为0.00m3/min，无突出危害倾向二氧化碳绝对涌出量为0.00m3/min，无突出危害倾向煤尘爆炸性M02、M07钻孔中9＃煤层试验结果煤尘有爆炸性，井田内煤层煤尘爆炸指数为30.22~36.40%，易发生爆炸；本区属有煤尘爆炸危险煤层的井田。煤的自燃倾向性M02、M08号孔煤芯样测试结果可知，原煤样和氧化样着火温度之差在9煤层8~10℃，煤层有自燃倾向。地温危害无冲击地...
