2024CAD工程师考试训练题及答案VIP免费

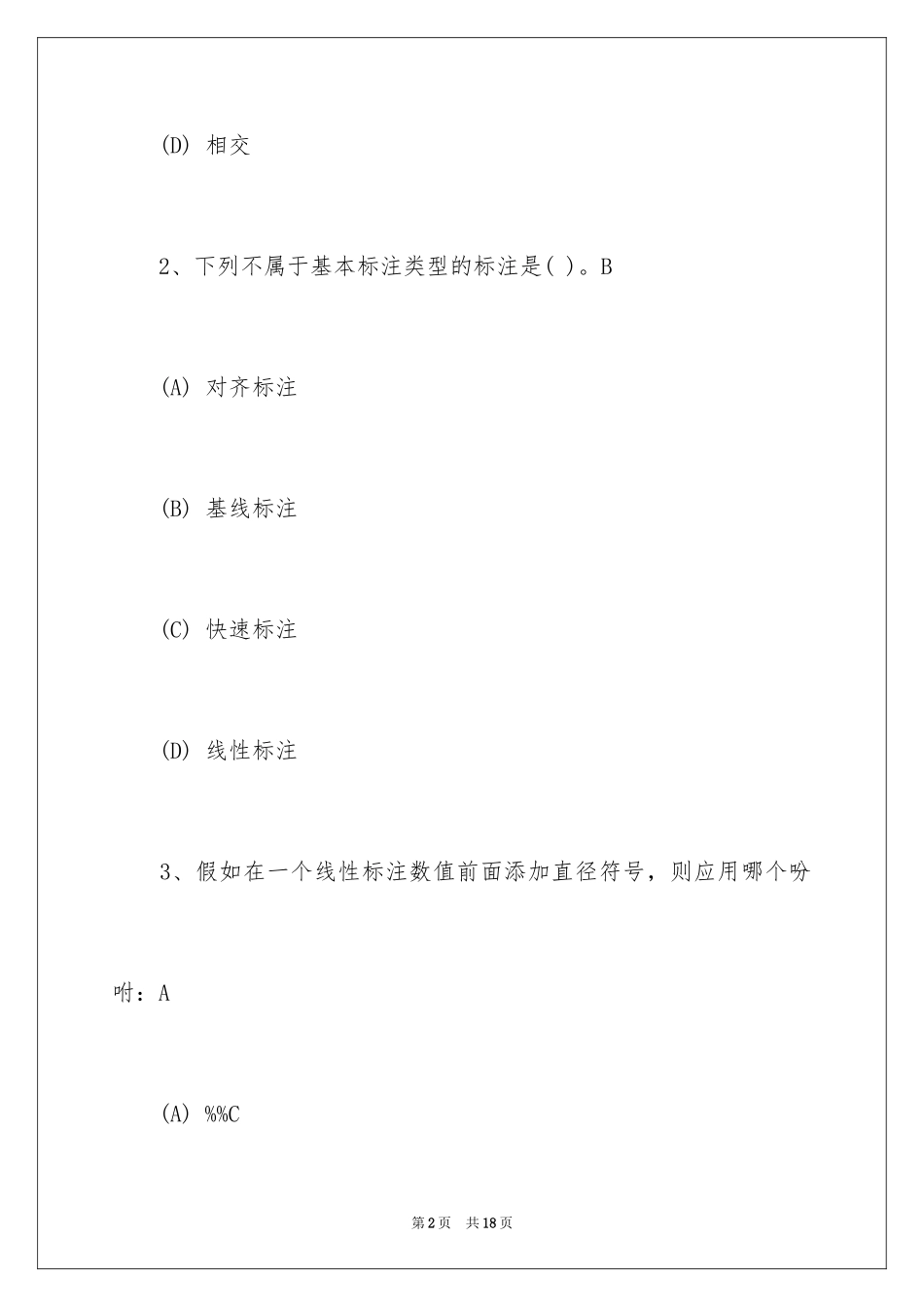

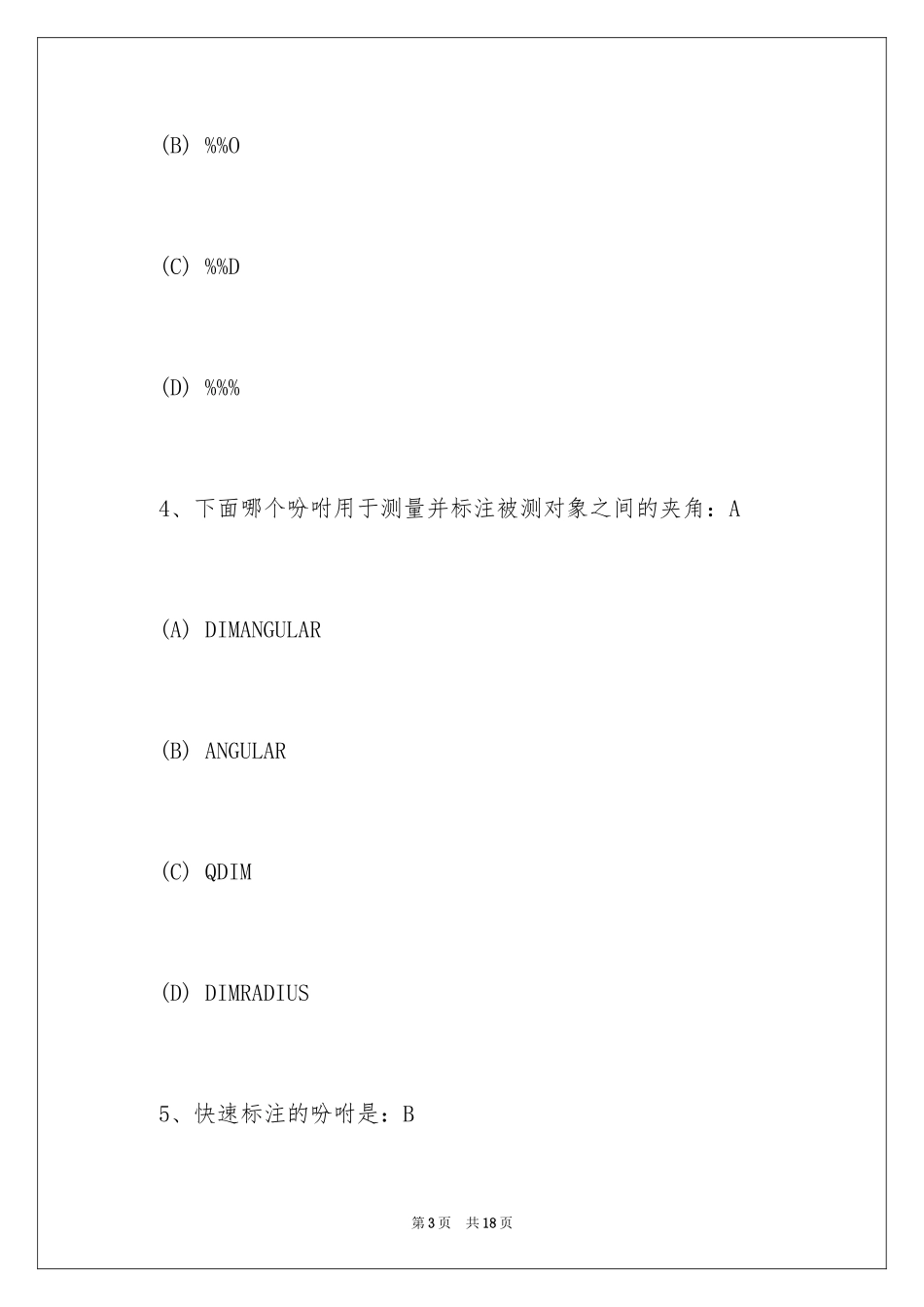

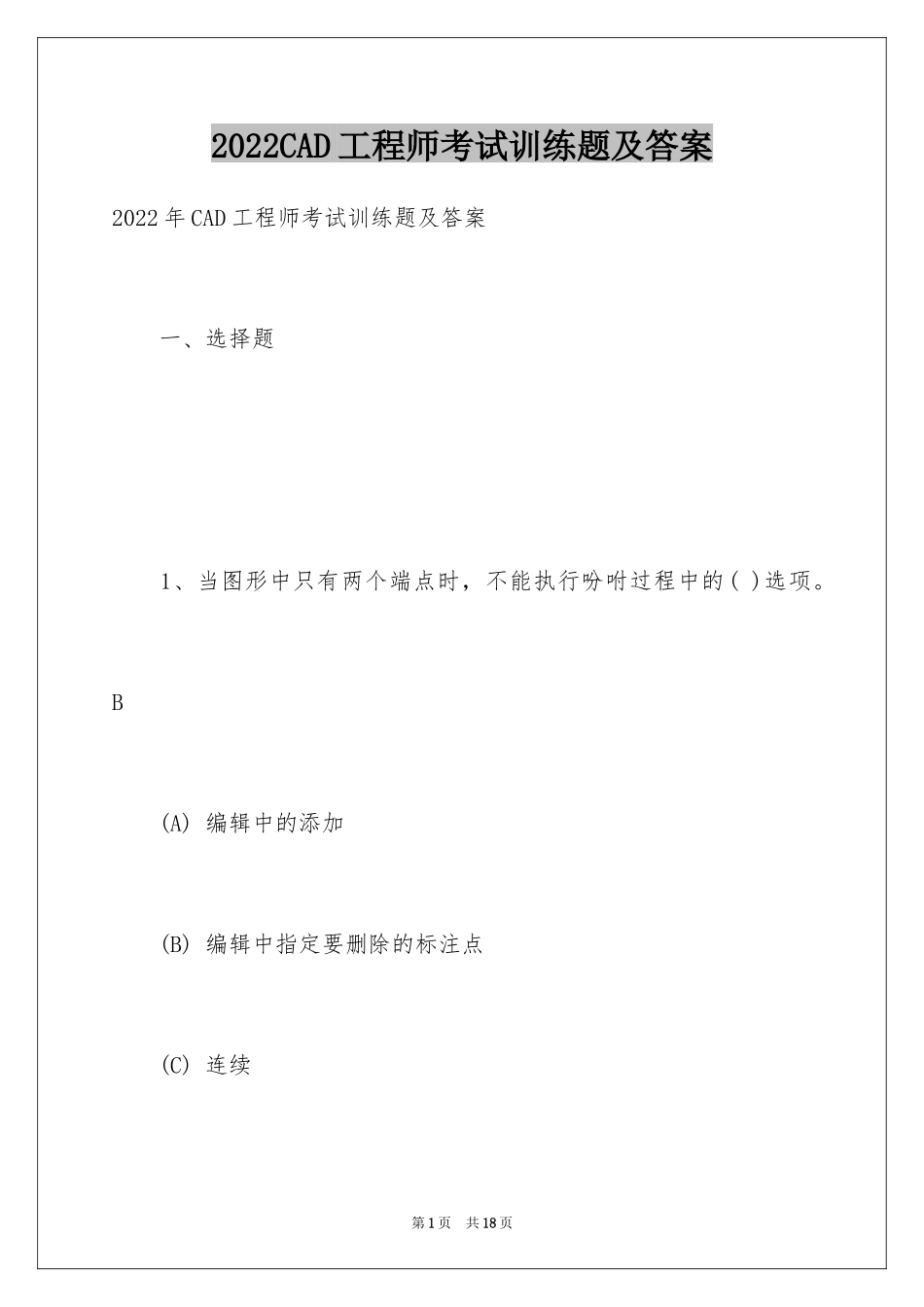

2022CAD工程师考试训练题及答案2022年CAD工程师考试训练题及答案一、选择题1、当图形中只有两个端点时，不能执行吩咐过程中的()选项。B(A)编辑中的添加(B)编辑中指定要删除的标注点(C)连续第1页共18页(D)相交2、下列不属于基本标注类型的标注是()。B(A)对齐标注(B)基线标注(C)快速标注(D)线性标注3、假如在一个线性标注数值前面添加直径符号，则应用哪个吩咐：A(A)%%C第2页共18页(B)%%O(C)%%D(D)%%%4、下面哪个吩咐用于测量并标注被测对象之间的夹角：A(A)DIMANGULAR(B)ANGULAR(C)QDIM(D)DIMRADIUS5、快速标注的吩咐是：B第3页共18页(A)QDIMLINE(B)QDIM(C)QLEADER(D)DIM6、下面哪个吩咐用于对TEXT吩咐标注的文本进行查找和替换：A(A)FIND(B)SPELL(C)QTEXT第4页共18页(D)EDIT7、在定义块属性时，要使属性为定值，可选择()模式B(A)不行见(C)验证(D)预置8、用下面哪个吩咐可以创建图块，且只能在当前图形文件中调用，而不能在其他图形中调用：A(A)BLOCK第5页共18页(B)WBLOCK(C)EXPLODE(D)MBLOCK9、在创建块时，在块定义对话框中必需确定的要素为：A(A)块名、基点、对象(B)块名、基点、属性(C)基点、对象、属性(D)块名、基点、对象、属性10、布局空间(layout)的.设置：B第6页共18页(A)必需设置为一个模型空间，一个布局(B)一个模型空间可以多个布局(C)一个布局可以多个模型空间(D)一个文件中可以有多个模型空间多个布局11、模型空间是：D(A)和图纸空间设置一样(B)和布局设置一样(C)为了建立模型设定的，不能打印(D)主要为设计建模用，但也可以打印第7页共18页12、在AutoCAD2002中供应了几种打印样式表。A(A)2(B)1(C)4(D)313、在一个视图中，一次最多可创建()个视口。C(A)2(B)3(C)4第8页共18页(D)514、AUTOCAD2002不能输出以下那种格式：A(A)JPG(B)BMP(C)SWF15、运行AutoCAD2002软件，计算机应有()的图形卡和彩色显示器。C(A)640×480(B)320×240第9页共18页(C)1024×768(D)800×60016、可以利用以下那种方法来调用吩咐：D(A)在吩咐状态行输入吩咐(B)单击工具栏上的按钮(C)选择下拉菜单中的菜单项(D)三者均可17、AUTOCAD2002环境文件在不同的计算机上运用而：A(A)效果相同第10页共18页(B)效果不同(C)与操作环境有关(D)与计算机CPU有关18、哪个功能健可以进入文本窗口?B(A)功能键F1(B)功能键F2(C)功能键F3(D)功能键F419、在AutoCAD中，下列坐标中是运用相对极坐标的是()B第11页共18页(A)(@32，18)(B)(@32<18)(C)(32，18)(D)(32<18)20、设置光标大小需在对话框中的()选项卡中设置。D(A)草图(B)打开和保存(C)系统(D)显示第12页共18页21、默认状况下用户坐标系统与世界坐标系统的关系，下面()C说法正确。(A)不相重合(B)同一个坐标系(C)相重合(D)有时重合有时不重合22、在进行文字标注时，若要插入;度数;称号，则应输入：D(A)d%%(C)d%第13页共18页(D)%%d23、以下哪个不能在;工具;|;自定义;中定义：B(A)菜单(B)状态栏(C)工具栏(D)键盘24、半径尺寸标注的标注文字的默认前缀是：()B(A)D(B)R第14页共18页(C)Rad(D)Radius25、下面哪个吩咐用于为图形标注多行文本、表格文本和下划线文本等特别文字：A(A)MTEXT(B)TEXT(C)DTEXT(D)DDEDIT26、假如要标注倾斜直线的长度，应当选用下面哪个吩咐：B第15页共18页(A)DIMLINEAR(B)DIMALIGNED(C)DIMORDINATE(D)QDIM27、快速引线后不行以跟随的注释对象是：C(A)多行文字(B)公差(C)单行文字(D)复制对象第16页共18页28、下面哪个吩咐用于在图形中以第一尺寸线为基准标注图形尺寸：A(A)DIMBASELINE(B)DIMCONTINUE(C)QLEADER(D)QDIM29、下面哪一类字体是中文字体：C(A)gbenor.shx(B)gbeitc.shx第17页共18页(C)gbcbig.shx(D)txt.shx30、运用吩咐标注圆或圆弧时，不能自动标注()选项。C(A)半径(B)基线(C)圆心(D)直径本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第18页共18页
