三江电站闸墩混凝土在浇筑过程中的质量控制VIP免费

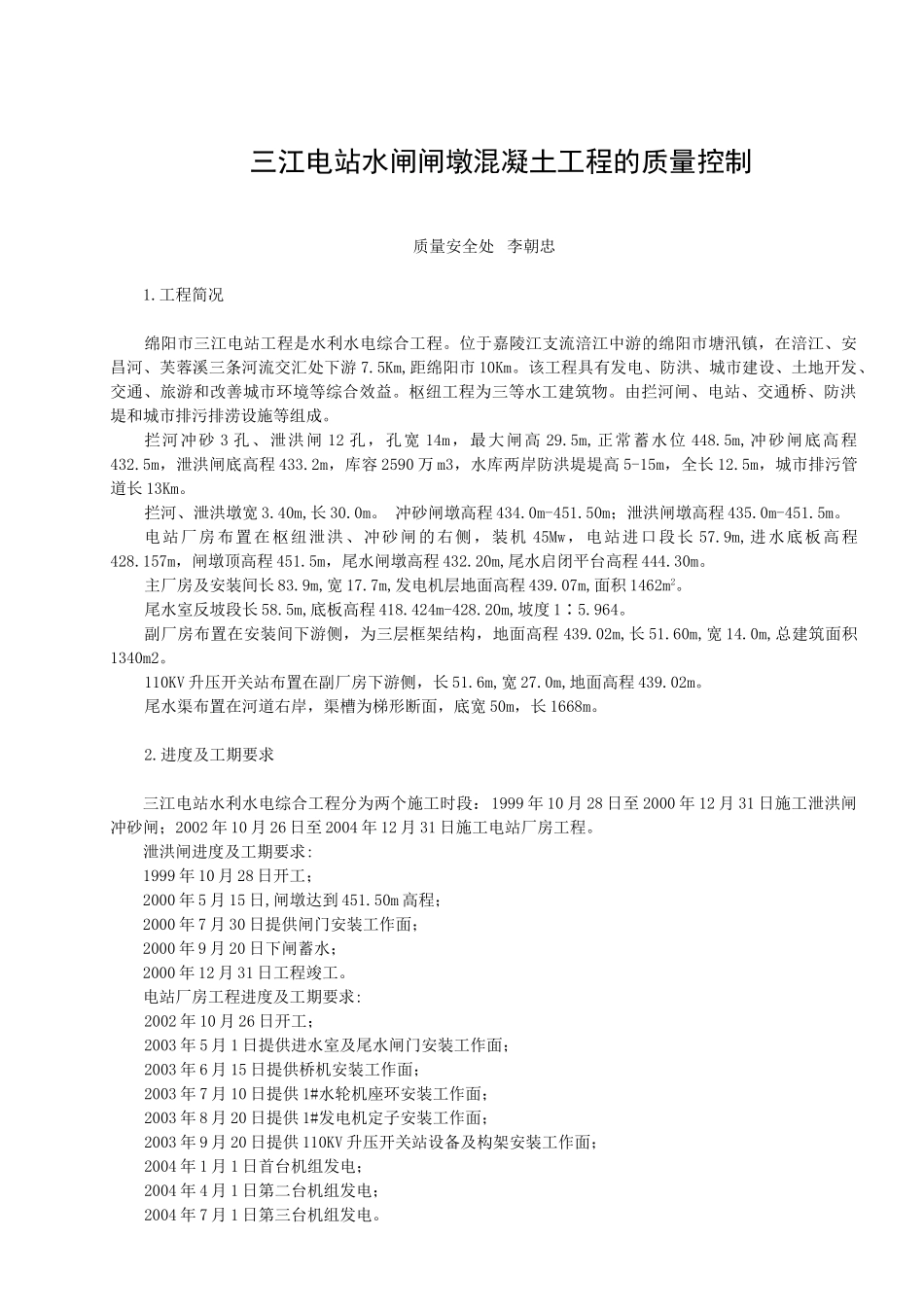

三江电站水闸闸墩混凝土工程的质量控制质量安全处李朝忠1.工程简况绵阳市三江电站工程是水利水电综合工程。位于嘉陵江支流涪江中游的绵阳市塘汛镇，在涪江、安昌河、芙蓉溪三条河流交汇处下游7.5Km,距绵阳市10Km。该工程具有发电、防洪、城市建设、土地开发、交通、旅游和改善城市环境等综合效益。枢纽工程为三等水工建筑物。由拦河闸、电站、交通桥、防洪堤和城市排污排涝设施等组成。拦河冲砂3孔、泄洪闸12孔，孔宽14m，最大闸高29.5m,正常蓄水位448.5m,冲砂闸底高程432.5m，泄洪闸底高程433.2m，库容2590万m3，水库两岸防洪堤堤高5-15m，全长12.5m，城市排污管道长13Km。拦河、泄洪墩宽3.40m,长30.0m。冲砂闸墩高程434.0m-451.50m；泄洪闸墩高程435.0m-451.5m。电站厂房布置在枢纽泄洪、冲砂闸的右侧，装机45Mw，电站进口段长57.9m,进水底板高程428.157m，闸墩顶高程451.5m，尾水闸墩高程432.20m,尾水启闭平台高程444.30m。主厂房及安装间长83.9m,宽17.7m,发电机层地面高程439.07m,面积1462m2。尾水室反坡段长58.5m,底板高程418.424m-428.20m,坡度1∶5.964。副厂房布置在安装间下游侧，为三层框架结构，地面高程439.02m,长51.60m,宽14.0m,总建筑面积1340m2。110KV升压开关站布置在副厂房下游侧，长51.6m,宽27.0m,地面高程439.02m。尾水渠布置在河道右岸，渠槽为梯形断面，底宽50m，长1668m。2.进度及工期要求三江电站水利水电综合工程分为两个施工时段：1999年10月28日至2000年12月31日施工泄洪闸冲砂闸；2002年10月26日至2004年12月31日施工电站厂房工程。泄洪闸进度及工期要求:1999年10月28日开工；2000年5月15日,闸墩达到451.50m高程；2000年7月30日提供闸门安装工作面；2000年9月20日下闸蓄水；2000年12月31日工程竣工。电站厂房工程进度及工期要求:2002年10月26日开工；2003年5月1日提供进水室及尾水闸门安装工作面；2003年6月15日提供桥机安装工作面；2003年7月10日提供1#水轮机座环安装工作面；2003年8月20日提供1#发电机定子安装工作面；2003年9月20日提供110KV升压开关站设备及构架安装工作面；2004年1月1日首台机组发电；2004年4月1日第二台机组发电；2004年7月1日第三台机组发电。2004年12月31日工程竣工。3.闸墩混凝土在浇筑过程中的质量控制把握施工质量控制“五要素”，为工程施工质量提供保障。“人、机、料、法、环”是施工质量控制质量的五个要素。三江电站闸墩混凝土浇筑过程的质量控制也必须把握好这五个要素，才能作好混凝土浇筑过程各施工环节的质量控制。3.1“人”三江电站闸墩混凝土浇筑过程中的人员控制三江电站水闸的混凝土工程的设计强度闸室为15Mpa；闸墩为20Mpa.混凝土浇筑过程中的质量控制，人员控制是五大要素控制的关键。项目经理部从工程局内抽调从事混凝土工程试验、搅拌、浇筑的专业人员搞混凝土搅拌和浇筑。与浇筑相关的模板、钢筋、电焊等所有附属工种人也进行择优选择。到工地后，结合三江电站水闸的混凝土工程施工的进度工期要求及水闸的混凝土施工的特性，由项目总工程师组织对从业人员作混凝土浇筑过程中的技术、质量及安全交底。并经各专业、工种的岗前业务培训后再上岗。各专业工种、特殊作业岗位均坚持合格取证、持证上岗的劳动安全操作原则。3.1.1施工质量保证体系的建立3.1.1.1管理机构的建立四川省水利电力工程局组建四川省水利电力工程局三江电站项目经理部，实施建设现场施工管理。三江电站项目经理部设置工程处、机电设备处、质量安全处、试验室及现场施工作业的开挖、浇筑、钢筋、模板等专业施工工程队，负责厂房土建工程的各项目建设施工。3.1.1.2质量保证体系的构成施工中严格按ISO9002管理标准体系进行施工质量管理，以四川省水利电力工程局“科学管理、精心施工、质量优良、用户满意”的质量方针为前提，明确项目经理部各职能部门、专业施工队的工作职责和质量职责。项目经理部总工程师组织工程处、质量安全处等部门根据工程施工进度编制一系列施工作业质量控制程序及施工技术方案，经项目经理批准后发至施工作业队、班组实施。建立健全以项目经理、总工程师到职能部门、专业施工队、作业班组的质量保证体系。实行质量安...
