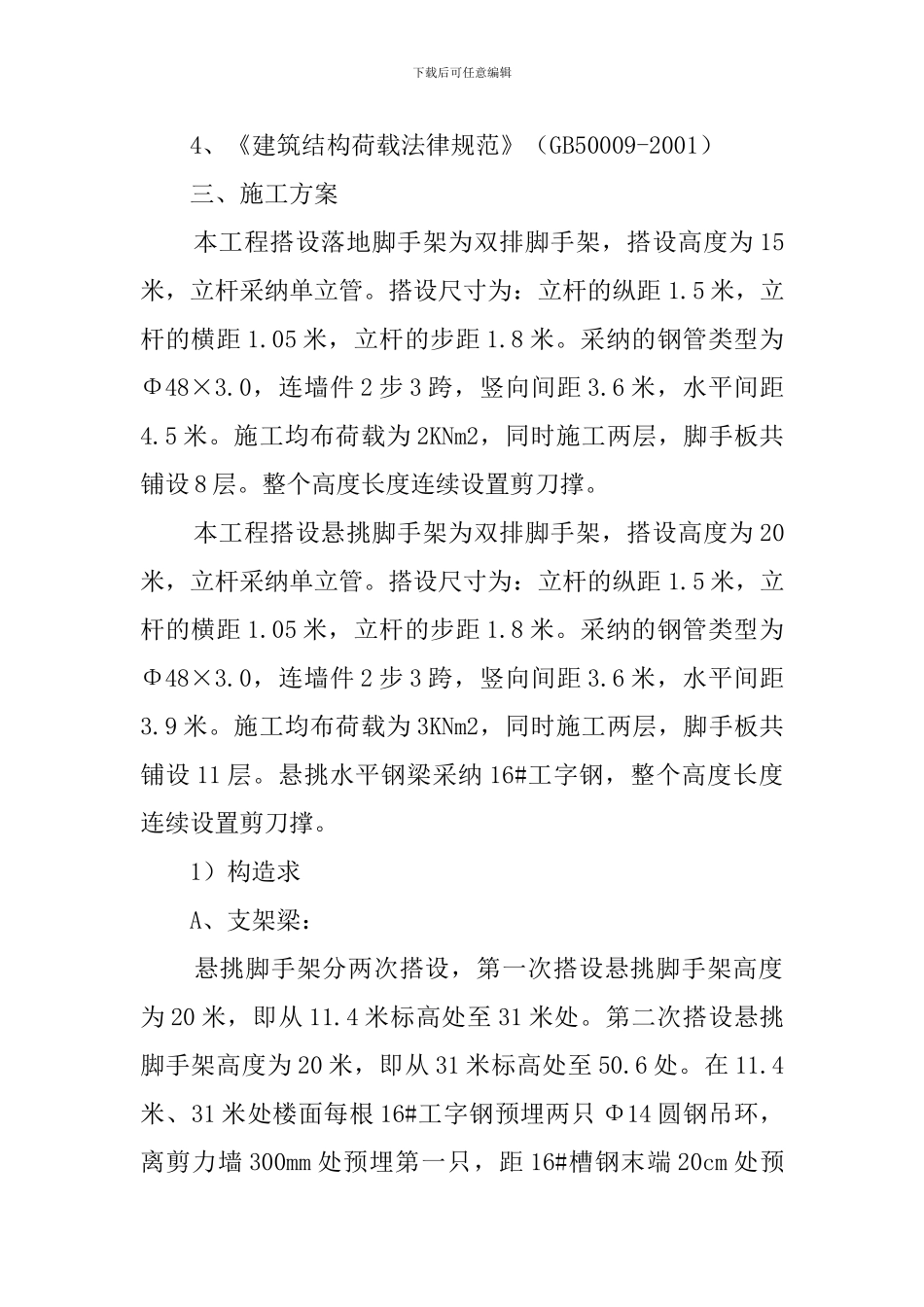

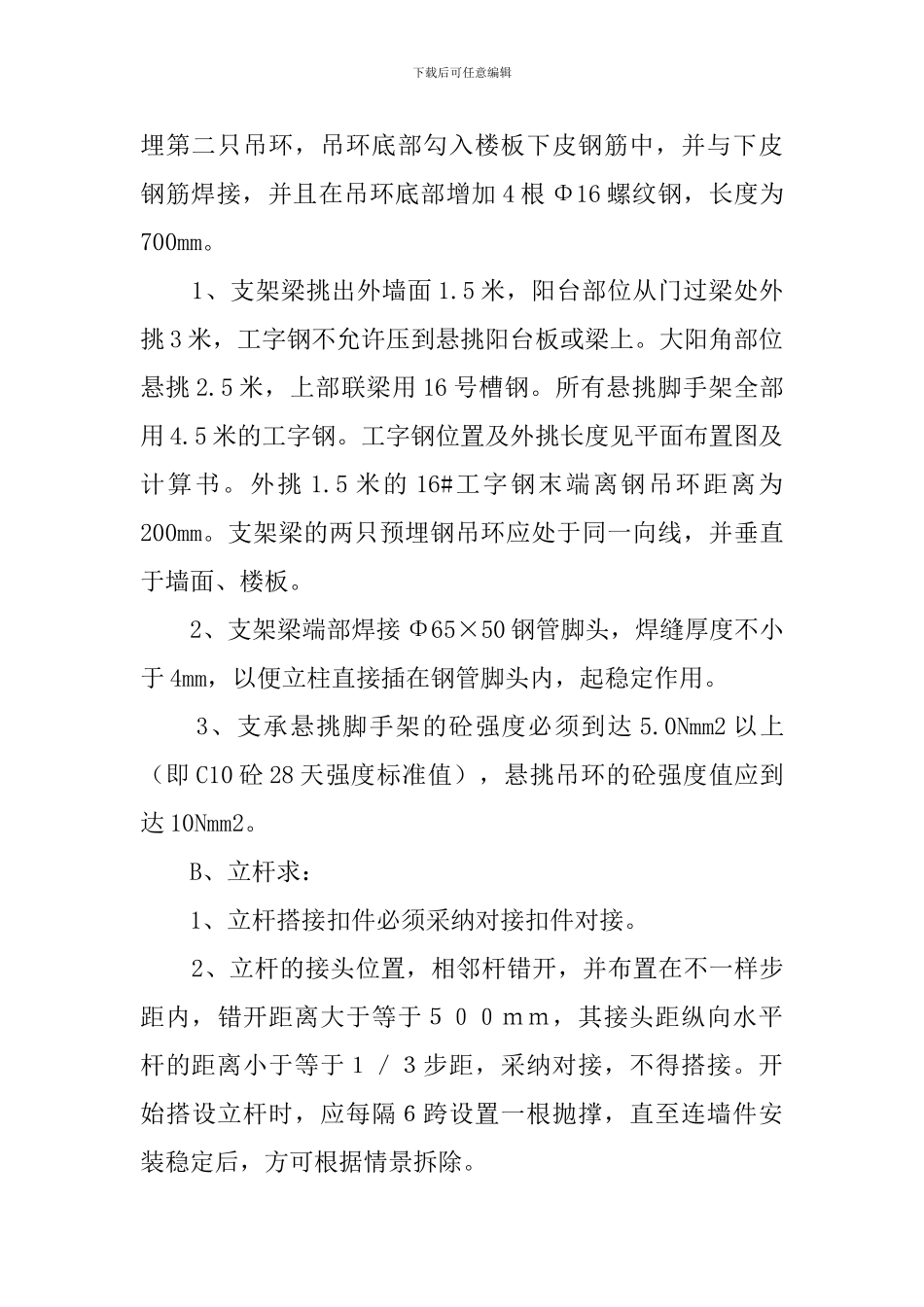

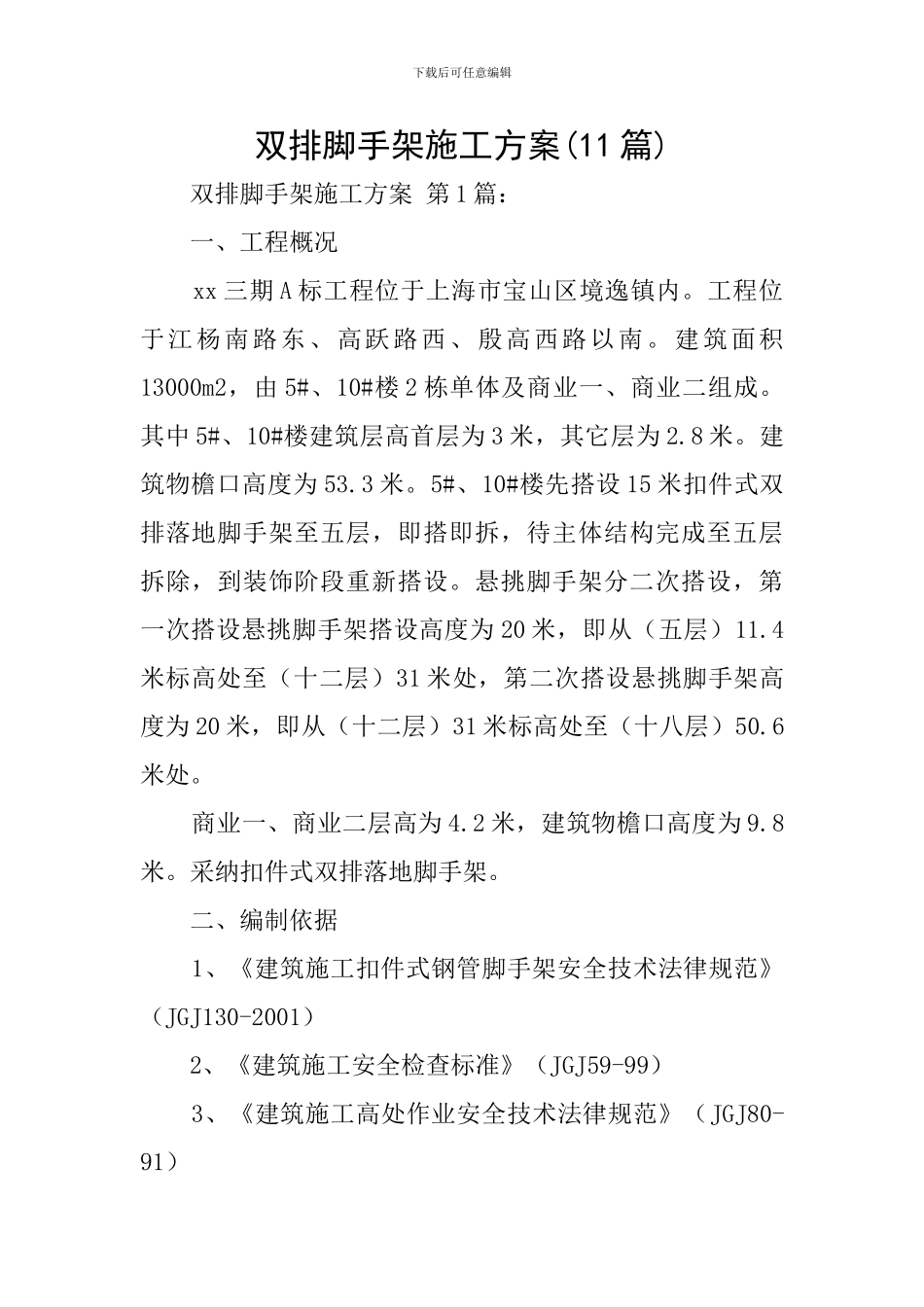

下载后可任意编辑双排脚手架施工方案(11篇)双排脚手架施工方案第1篇：一、工程概况xx三期A标工程位于上海市宝山区境逸镇内。工程位于江杨南路东、高跃路西、殷高西路以南。建筑面积13000m2，由5#、10#楼2栋单体及商业一、商业二组成。其中5#、10#楼建筑层高首层为3米，其它层为2.8米。建筑物檐口高度为53.3米。5#、10#楼先搭设15米扣件式双排落地脚手架至五层，即搭即拆，待主体结构完成至五层拆除，到装饰阶段重新搭设。悬挑脚手架分二次搭设，第一次搭设悬挑脚手架搭设高度为20米，即从（五层）11.4米标高处至（十二层）31米处，第二次搭设悬挑脚手架高度为20米，即从（十二层）31米标高处至（十八层）50.6米处。商业一、商业二层高为4.2米，建筑物檐口高度为9.8米。采纳扣件式双排落地脚手架。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）2、《建筑施工安全检查标准》（JGJ59-99）3、《建筑施工高处作业安全技术法律规范》（JGJ80-91）下载后可任意编辑4、《建筑结构荷载法律规范》（GB50009-2001）三、施工方案本工程搭设落地脚手架为双排脚手架，搭设高度为15米，立杆采纳单立管。搭设尺寸为：立杆的纵距1.5米，立杆的横距1.05米，立杆的步距1.8米。采纳的钢管类型为Φ48×3.0，连墙件2步3跨，竖向间距3.6米，水平间距4.5米。施工均布荷载为2KNm2，同时施工两层，脚手板共铺设8层。整个高度长度连续设置剪刀撑。本工程搭设悬挑脚手架为双排脚手架，搭设高度为20米，立杆采纳单立管。搭设尺寸为：立杆的纵距1.5米，立杆的横距1.05米，立杆的步距1.8米。采纳的钢管类型为Φ48×3.0，连墙件2步3跨，竖向间距3.6米，水平间距3.9米。施工均布荷载为3KNm2，同时施工两层，脚手板共铺设11层。悬挑水平钢梁采纳16#工字钢，整个高度长度连续设置剪刀撑。1）构造求A、支架梁：悬挑脚手架分两次搭设，第一次搭设悬挑脚手架高度为20米，即从11.4米标高处至31米处。第二次搭设悬挑脚手架高度为20米，即从31米标高处至50.6处。在11.4米、31米处楼面每根16#工字钢预埋两只Φ14圆钢吊环，离剪力墙300mm处预埋第一只，距16#槽钢末端20cm处预下载后可任意编辑埋第二只吊环，吊环底部勾入楼板下皮钢筋中，并与下皮钢筋焊接，并且在吊环底部增加4根Φ16螺纹钢，长度为700mm。1、支架梁挑出外墙面1.5米，阳台部位从门过梁处外挑3米，工字钢不允许压到悬挑阳台板或梁上。大阳角部位悬挑2.5米，上部联梁用16号槽钢。所有悬挑脚手架全部用4.5米的工字钢。工字钢位置及外挑长度见平面布置图及计算书。外挑1.5米的16#工字钢末端离钢吊环距离为200mm。支架梁的两只预埋钢吊环应处于同一向线，并垂直于墙面、楼板。2、支架梁端部焊接Φ65×50钢管脚头，焊缝厚度不小于4mm，以便立柱直接插在钢管脚头内，起稳定作用。3、支承悬挑脚手架的砼强度必须到达5.0Nmm2以上（即C10砼28天强度标准值），悬挑吊环的砼强度值应到达10Nmm2。B、立杆求：1、立杆搭接扣件必须采纳对接扣件对接。2、立杆的接头位置，相邻杆错开，并布置在不一样步距内，错开距离大于等于５００ｍｍ，其接头距纵向水平杆的距离小于等于１／３步距，采纳对接，不得搭接。开始搭设立杆时，应每隔６跨设置一根抛撑，直至连墙件安装稳定后，方可根据情景拆除。下载后可任意编辑3、搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。4、立杆接长除顶层顶步可采纳搭接外，其余各层各步接头必须采纳对接扣件连接。顶层立杆搭接长度不应少于１ｍ，应采纳不少于３个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于１００ｍｍ。5、立杆顶端高出施工层或女儿墙上皮1.２ｍ。6、立杆下部应使用红色油漆标出沉降观测点，应在每周及大风大雨后进行一次观测，观察沉降量，及时掌握架体整体沉降情景，做好记录。7、第一次搭设的立杆长度应相互错开，第一次立杆可采纳４ｍ和６ｍ杆，然后用６ｍ钢管搭设。到顶部时再用３ｍ和６ｍ杆。C、纵向水平杆构造求：1、在封闭脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。2、纵向水平杆设置在立杆内侧，其长度...
