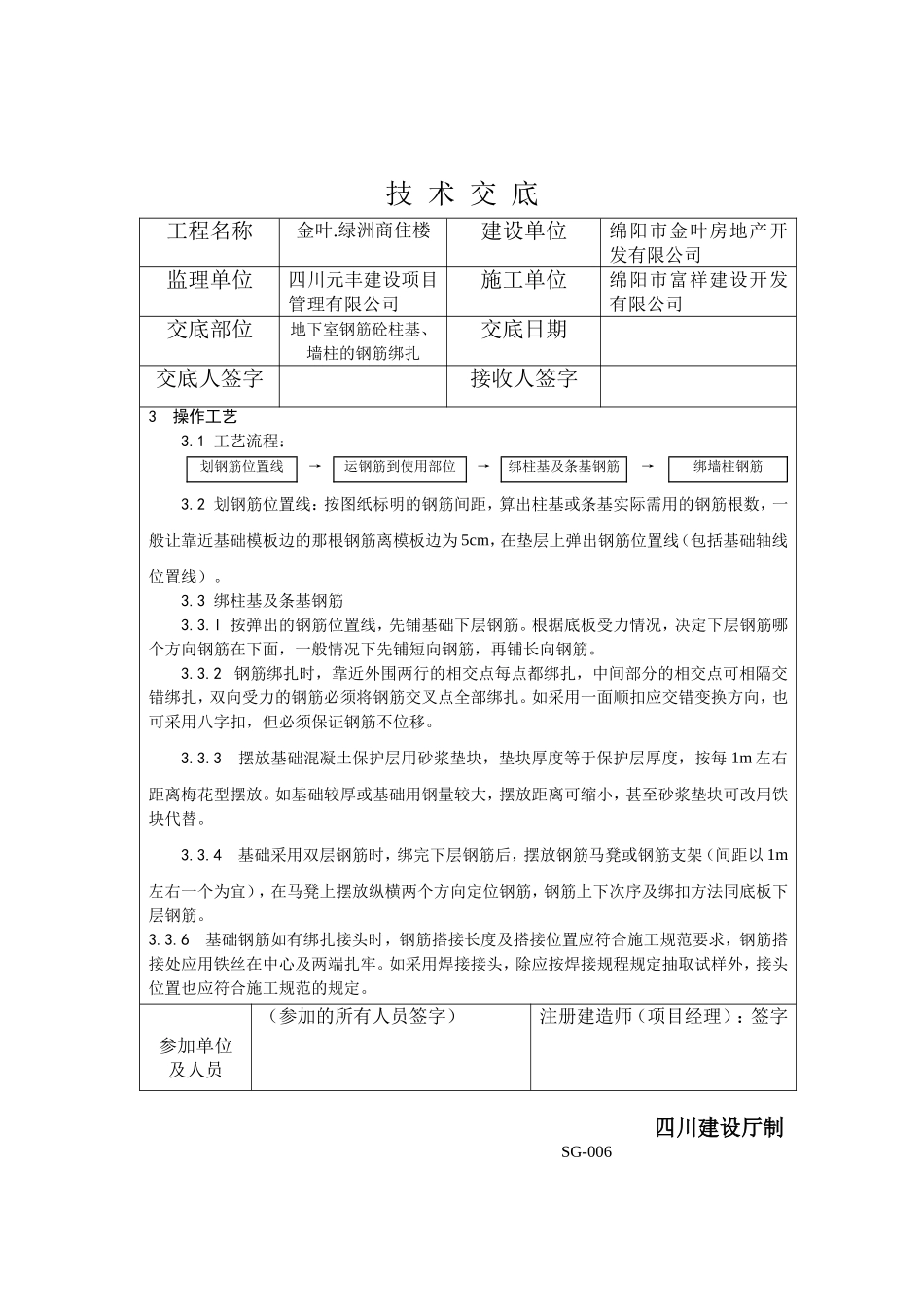

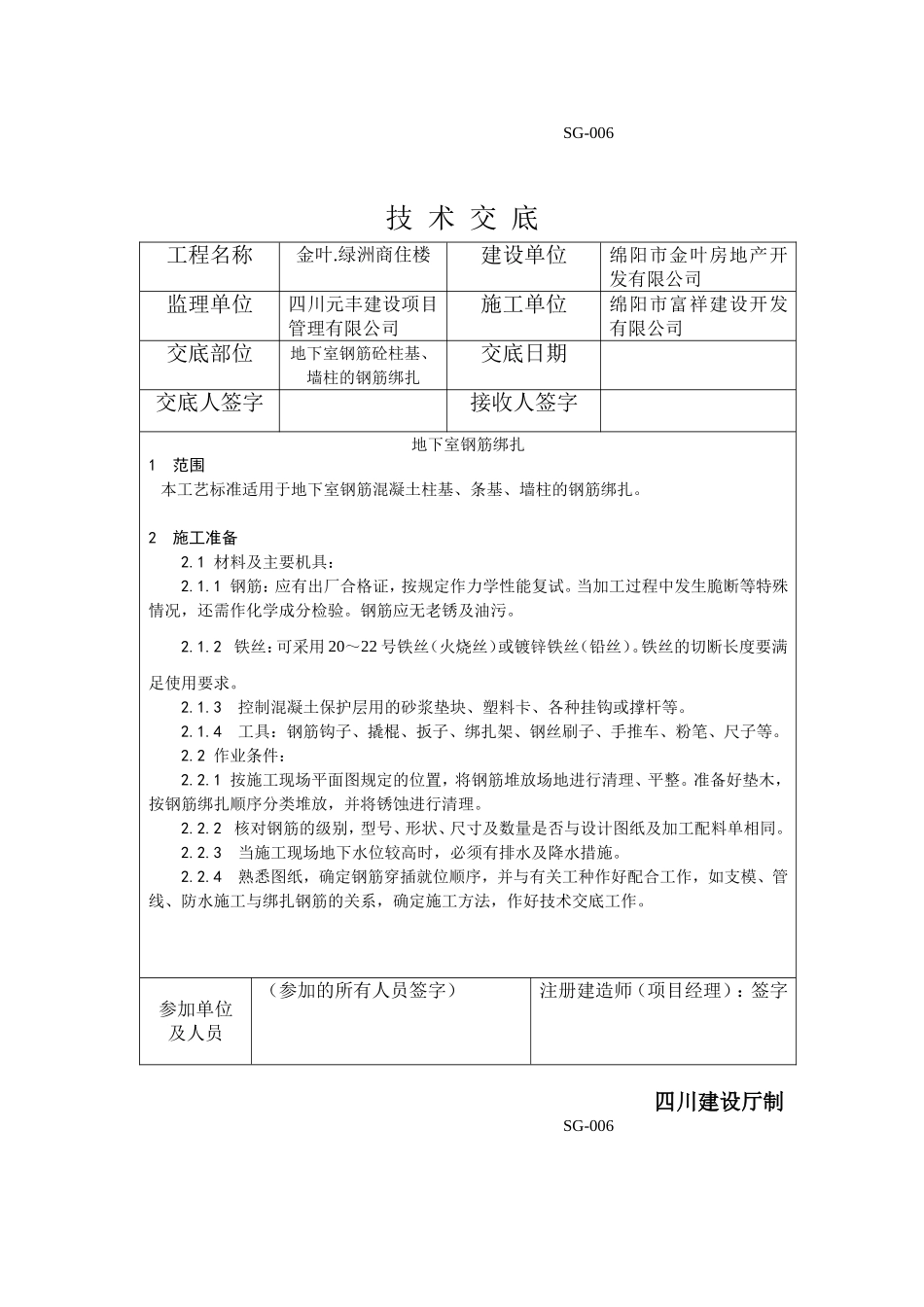

SG-006技术交底工程名称金叶.绿洲商住楼建设单位绵阳市金叶房地产开发有限公司监理单位四川元丰建设项目管理有限公司施工单位绵阳市富祥建设开发有限公司交底部位地下室钢筋砼柱基、墙柱的钢筋绑扎交底日期交底人签字接收人签字地下室钢筋绑扎1范围本工艺标准适用于地下室钢筋混凝土柱基、条基、墙柱的钢筋绑扎。2施工准备2.1材料及主要机具：2.1.1钢筋：应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2.1.2铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝的切断长度要满足使用要求。2.1.3控制混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等。2.1.4工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2.2作业条件：2.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。2.2.2核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。2.2.3当施工现场地下水位较高时，必须有排水及降水措施。2.2.4熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。参加单位及人员（参加的所有人员签字）注册建造师（项目经理）：签字四川建设厅制SG-006技术交底工程名称金叶.绿洲商住楼建设单位绵阳市金叶房地产开发有限公司监理单位四川元丰建设项目管理有限公司施工单位绵阳市富祥建设开发有限公司交底部位地下室钢筋砼柱基、墙柱的钢筋绑扎交底日期交底人签字接收人签字3操作工艺3.1工艺流程：划钢筋位置线→运钢筋到使用部位→绑柱基及条基钢筋→绑墙柱钢筋3.2划钢筋位置线：按图纸标明的钢筋间距，算出柱基或条基实际需用的钢筋根数，一般让靠近基础模板边的那根钢筋离模板边为5cm，在垫层上弹出钢筋位置线（包括基础轴线位置线）。3.3绑柱基及条基钢筋3.3.l按弹出的钢筋位置线，先铺基础下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。3.3.2钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。3.3.3摆放基础混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。如基础较厚或基础用钢量较大，摆放距离可缩小，甚至砂浆垫块可改用铁块代替。3.3.4基础采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架（间距以1m左右一个为宜），在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。3.3.6基础钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。参加单位及人员（参加的所有人员签字）注册建造师（项目经理）：签字四川建设厅制SG-006技术交底工程名称金叶.绿洲商住楼建设单位绵阳市金叶房地产开发有限公司监理单位四川元丰建设项目管理有限公司施工单位绵阳市富祥建设开发有限公司交底部位地下室钢筋砼柱基、墙柱的钢筋绑扎交底日期交底人签字接收人签字3.3.7由于柱基及条基受力的特殊性，上下层钢筋断筋位置应符合设计要求。3.3.8根据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。3.4墙筋绑扎：3.4.1在基础混凝土上弹出墙身及门窗洞口位置线，再次校正预埋插筋，如有位移时，按洽商规定认真处理。墙模板宜采用“跳间支模”，以利于钢筋施工。3.4.2先绑2～4根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志。一般情况横筋在外，竖筋在里，所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计要求。3.4.3墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其塔接...
