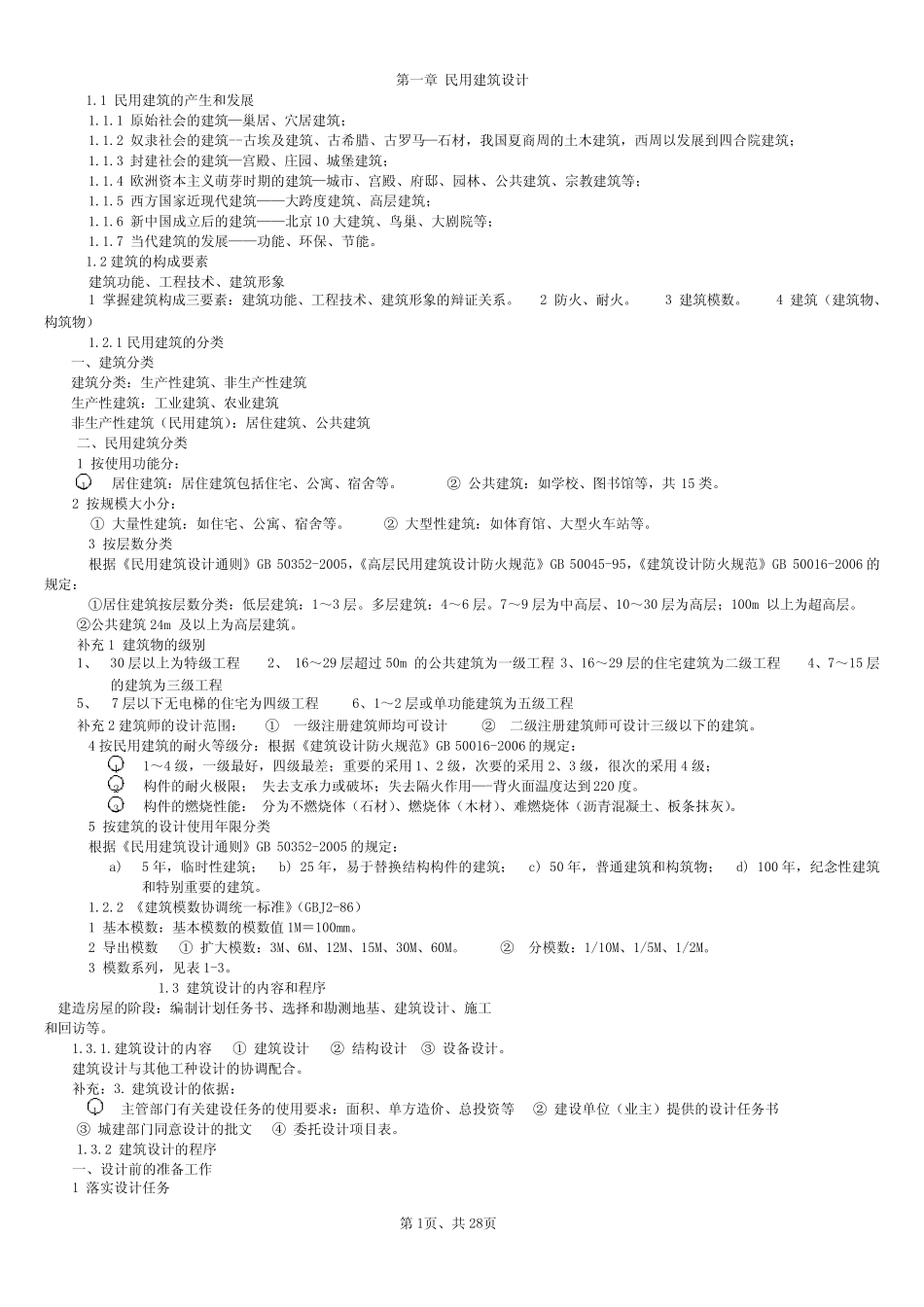

第1页、共28页第一章民用建筑设计1.1民用建筑的产生和发展1.1.1原始社会的建筑—巢居、穴居建筑；1.1.2奴隶社会的建筑--古埃及建筑、古希腊、古罗马—石材，我国夏商周的土木建筑，西周以发展到四合院建筑；1.1.3封建社会的建筑—宫殿、庄园、城堡建筑；1.1.4欧洲资本主义萌芽时期的建筑—城市、宫殿、府邸、园林、公共建筑、宗教建筑等；1.1.5西方国家近现代建筑——大跨度建筑、高层建筑；1.1.6新中国成立后的建筑——北京10大建筑、鸟巢、大剧院等；1.1.7当代建筑的发展——功能、环保、节能。1.2建筑的构成要素建筑功能、工程技术、建筑形象1掌握建筑构成三要素：建筑功能、工程技术、建筑形象的辩证关系。2防火、耐火。3建筑模数。4建筑（建筑物、构筑物）1.2.1民用建筑的分类一、建筑分类建筑分类：生产性建筑、非生产性建筑生产性建筑：工业建筑、农业建筑非生产性建筑（民用建筑）：居住建筑、公共建筑二、民用建筑分类1按使用功能分：1居住建筑：居住建筑包括住宅、公寓、宿舍等。②公共建筑：如学校、图书馆等，共15类。2按规模大小分：①大量性建筑：如住宅、公寓、宿舍等。②大型性建筑：如体育馆、大型火车站等。3按层数分类根据《民用建筑设计通则》GB50352-2005，《高层民用建筑设计防火规范》GB50045-95，《建筑设计防火规范》GB50016-2006的规定：①居住建筑按层数分类：低层建筑：1～3层。多层建筑：4～6层。7～9层为中高层、10～30层为高层；100m以上为超高层。②公共建筑24m及以上为高层建筑。补充1建筑物的级别1、30层以上为特级工程2、16～29层超过50m的公共建筑为一级工程3、16～29层的住宅建筑为二级工程4、7～15层的建筑为三级工程5、7层以下无电梯的住宅为四级工程6、1～2层或单功能建筑为五级工程补充2建筑师的设计范围：①一级注册建筑师均可设计②二级注册建筑师可设计三级以下的建筑。4按民用建筑的耐火等级分：根据《建筑设计防火规范》GB50016-2006的规定：11～4级，一级最好，四级最差；重要的采用1、2级，次要的采用2、3级，很次的采用4级；2构件的耐火极限；失去支承力或破坏；失去隔火作用—-背火面温度达到220度。3构件的燃烧性能：分为不燃烧体（石材）、燃烧体（木材）、难燃烧体（沥青混凝土、板条抹灰）。5按建筑的设计使用年限分类根据《民用建筑设计通则》GB50352-2005的规定：a)5年，临时性建筑；b)25年，易于替换结构构件的建筑；c)50年，普通建筑和构筑物；d)100年，纪念性建筑和特别重要的建筑。1.2.2《建筑模数协调统一标准》（GBJ2-86）1基本模数：基本模数的模数值1M＝100mm。2导出模数①扩大模数：3M、6M、12M、15M、30M、60M。②分模数：1/10M、1/5M、1/2M。3模数系列，见表1-3。1.3建筑设计的内容和程序建造房屋的阶段：编制计划任务书、选择和勘测地基、建筑设计、施工和回访等。1.3.1.建筑设计的内容①建筑设计②结构设计③设备设计。建筑设计与其他工种设计的协调配合。补充：3.建筑设计的依据：1主管部门有关建设任务的使用要求：面积、单方造价、总投资等②建设单位（业主）提供的设计任务书③城建部门同意设计的批文④委托设计项目表。1.3.2建筑设计的程序一、设计前的准备工作1落实设计任务第2页、共28页2熟悉设计任务书，主要内容包括1建设项目说明书②建筑物的使用要求③总投资和单方造价，土建费用、房屋设备费用等4建设地基范围及周边环境⑤供电、供水和采暖、通风等设备方面的要求⑥期限和设计进度要求3收集必要的设计原始数据1调查同类建筑；②了解材料及施工的技术条件；③踏勘现场，了解地形、环境的情况4了解文化、生活、风土情况等。二、设计阶段的划分一般性建筑分为两个阶段：初步设计、施工图二个阶段。重要性建筑分为三个阶段：方案设计、初步设计、施工图设计。1初步设计阶段⑴任务与要求：①提出合理的设计方案②建筑物的组合方式、主要建筑材料、技术、经济上的合理性⑵初步设计的图纸和文件有：①设计总说明；②建筑总平面图；③各层平面及主要剖面图、立面图；⑤工程概算书；⑥有要求时提供透视图、鸟瞰图、模型。2技术设计阶段1目的：协调各工种对建筑的要求②图纸设计深度：在建筑图上标注出设...
