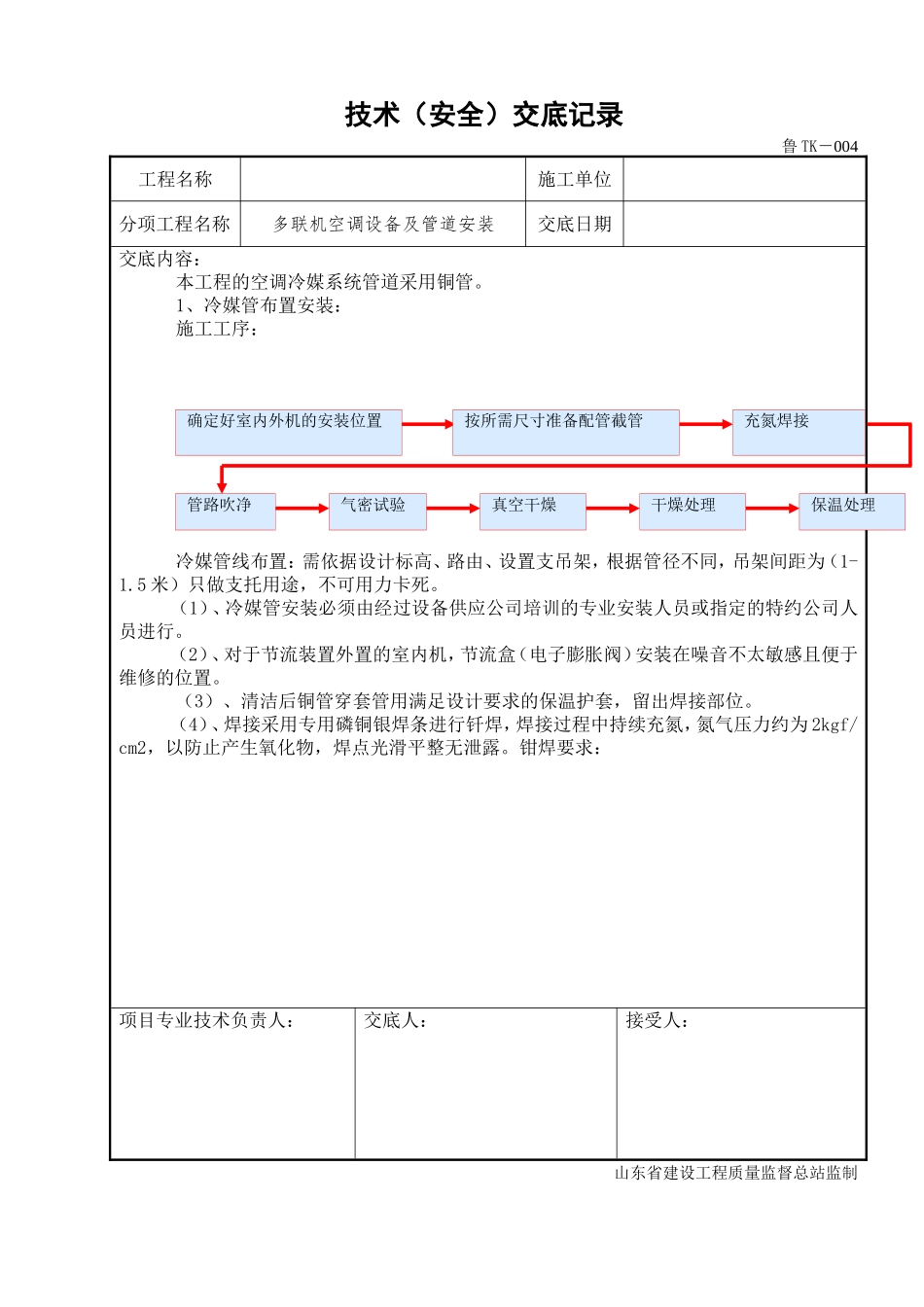

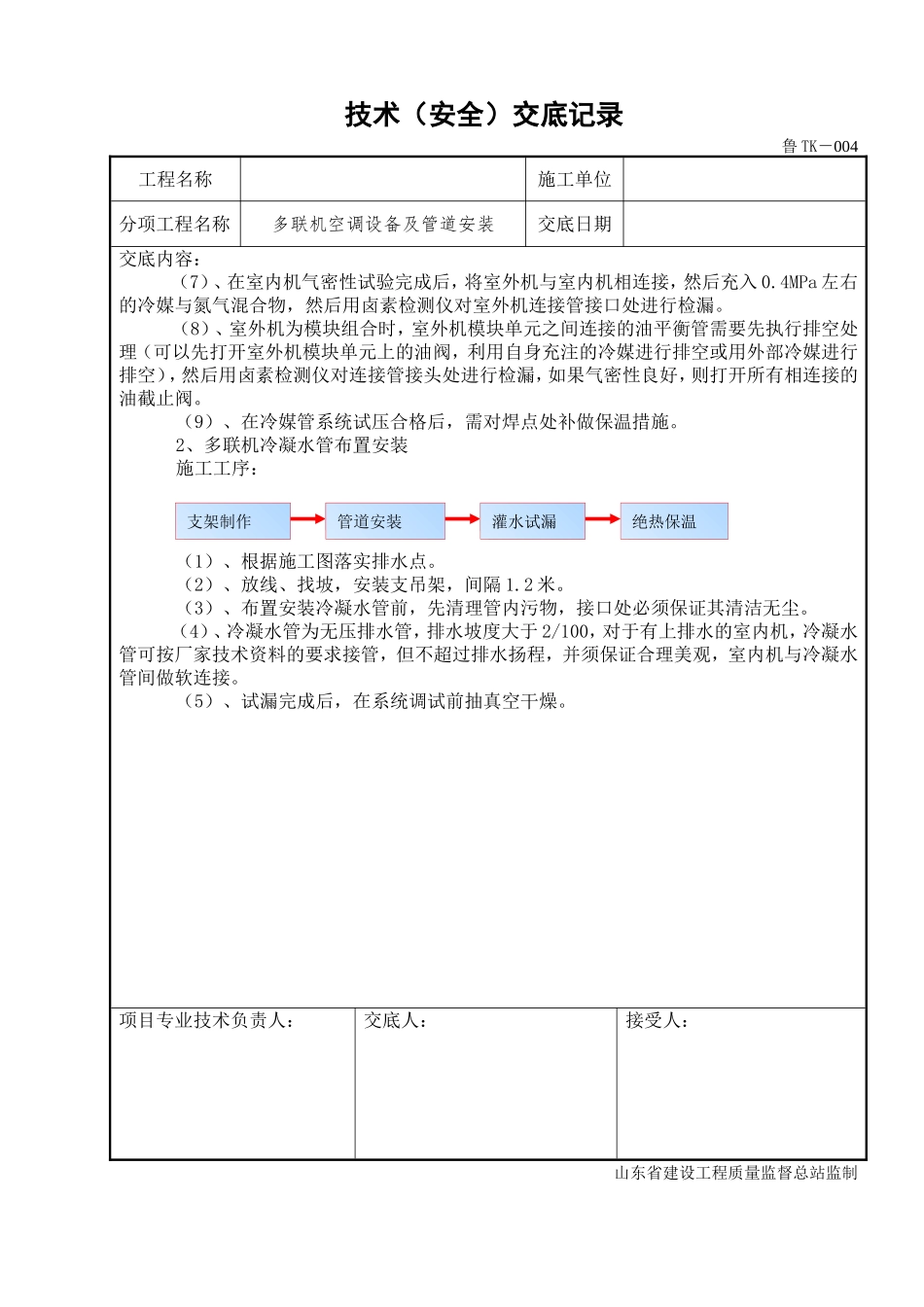

技术(安全)交底记录鲁TK-004工程名称施工单位分项工程名称多联机空调设备及管道安装交底日期交底内容:本工程的空调冷媒系统管道采用铜管。1、冷媒管布置安装:施工工序:冷媒管线布置:需依据设计标高、路由、设置支吊架,根据管径不同,吊架间距为(1-1.5米)只做支托用途,不可用力卡死。(1)、冷媒管安装必须由经过设备供应公司培训的专业安装人员或指定的特约公司人员进行。(2)、对于节流装置外置的室内机,节流盒(电子膨胀阀)安装在噪音不太敏感且便于维修的位置。(3)、清洁后铜管穿套管用满足设计要求的保温护套,留出焊接部位。(4)、焊接采用专用磷铜银焊条进行钎焊,焊接过程中持续充氮,氮气压力约为2kgf/cm2,以防止产生氧化物,焊点光滑平整无泄露。钳焊要求:项目专业技术负责人:交底人:接受人:山东省建设工程质量监督总站监制确定好室内外机的安装位置管路吹净充氮焊接气密试验真空干燥按所需尺寸准备配管截管干燥处理保温处理技术(安全)交底记录鲁TK-004工程名称施工单位分项工程名称多联机空调设备及管道安装交底日期交底内容:焊工人员必须持证上岗。冷媒管钎焊前的准备:焊接设备的准备、铜管切口表面平整,不得有毛刺、凹凸等缺陷,切口平面平整。允许偏差为管子直径的1%。冷媒管水平支撑物间隔为1.2-1.5米,直径大于200mm以上的冷媒管间隔为1.5-2米,注意冷媒管不能用金属托架直接夹紧,在自然状态下,通过保温层托住铜管,以防冷桥产生。(5)、焊接结束后,连接室内机之前,使用干燥的压力约为5kgf/cm2的氮气将管道内的杂质和水分吹净。(6)、气密性试验。在室内机连接好冷媒管路以后(此时,冷媒管尚未与室外机连接),必须对冷媒管路与及室内机进行气密性试验,试验压力为4.3MPa,当压力缓升至规定压力时,保压10分钟后,用肥皂水或其他发泡剂抹在接头等连接部位进行检漏。在确认系统没有泄露以后,对系统进行保压试验,系统充干燥氮气4.3MPa,保压6小时后开始记录压力表读数,无压力下降现象时,即气密性合格,如压力下降,需找到漏点,补漏后,再重新进气密性试验,直至合格为止。如果加压时的环境温度和观察时的环境温度不同,每1°C会有0.13kgf/cm2的压力变化,故按照(加压时温度-观察时温度)×0.13。注意,气密性实验室,不要将室外机与室内机连接,否则可能导致氮气泄露到室外机组中。项目专业技术负责人:交底人:接受人:山东省建设工程质量监督总站监制技术(安全)交底记录鲁TK-004工程名称施工单位分项工程名称多联机空调设备及管道安装交底日期交底内容:(7)、在室内机气密性试验完成后,将室外机与室内机相连接,然后充入0.4MPa左右的冷媒与氮气混合物,然后用卤素检测仪对室外机连接管接口处进行检漏。(8)、室外机为模块组合时,室外机模块单元之间连接的油平衡管需要先执行排空处理(可以先打开室外机模块单元上的油阀,利用自身充注的冷媒进行排空或用外部冷媒进行排空),然后用卤素检测仪对连接管接头处进行检漏,如果气密性良好,则打开所有相连接的油截止阀。(9)、在冷媒管系统试压合格后,需对焊点处补做保温措施。2、多联机冷凝水管布置安装施工工序:(1)、根据施工图落实排水点。(2)、放线、找坡,安装支吊架,间隔1.2米。(3)、布置安装冷凝水管前,先清理管内污物,接口处必须保证其清洁无尘。(4)、冷凝水管为无压排水管,排水坡度大于2/100,对于有上排水的室内机,冷凝水管可按厂家技术资料的要求接管,但不超过排水扬程,并须保证合理美观,室内机与冷凝水管间做软连接。(5)、试漏完成后,在系统调试前抽真空干燥。项目专业技术负责人:交底人:接受人:山东省建设工程质量监督总站监制支架制作管道安装灌水试漏绝热保温技术(安全)交底记录鲁TK-004工程名称施工单位分项工程名称多联机空调设备及管道安装交底日期交底内容:安全注意事项:1、施工人员进入施工现场,必须正确佩戴安全帽。2、高空作业所用的用具要放在工具袋内,不准上下抛掷传递物体、抛洒废渣垃圾等。3、塔吊载物运行下方、卸料平台下方及建筑物周围5米之内禁止通行。4、进出楼体一定要走安全通道。5、进入施工现场...
