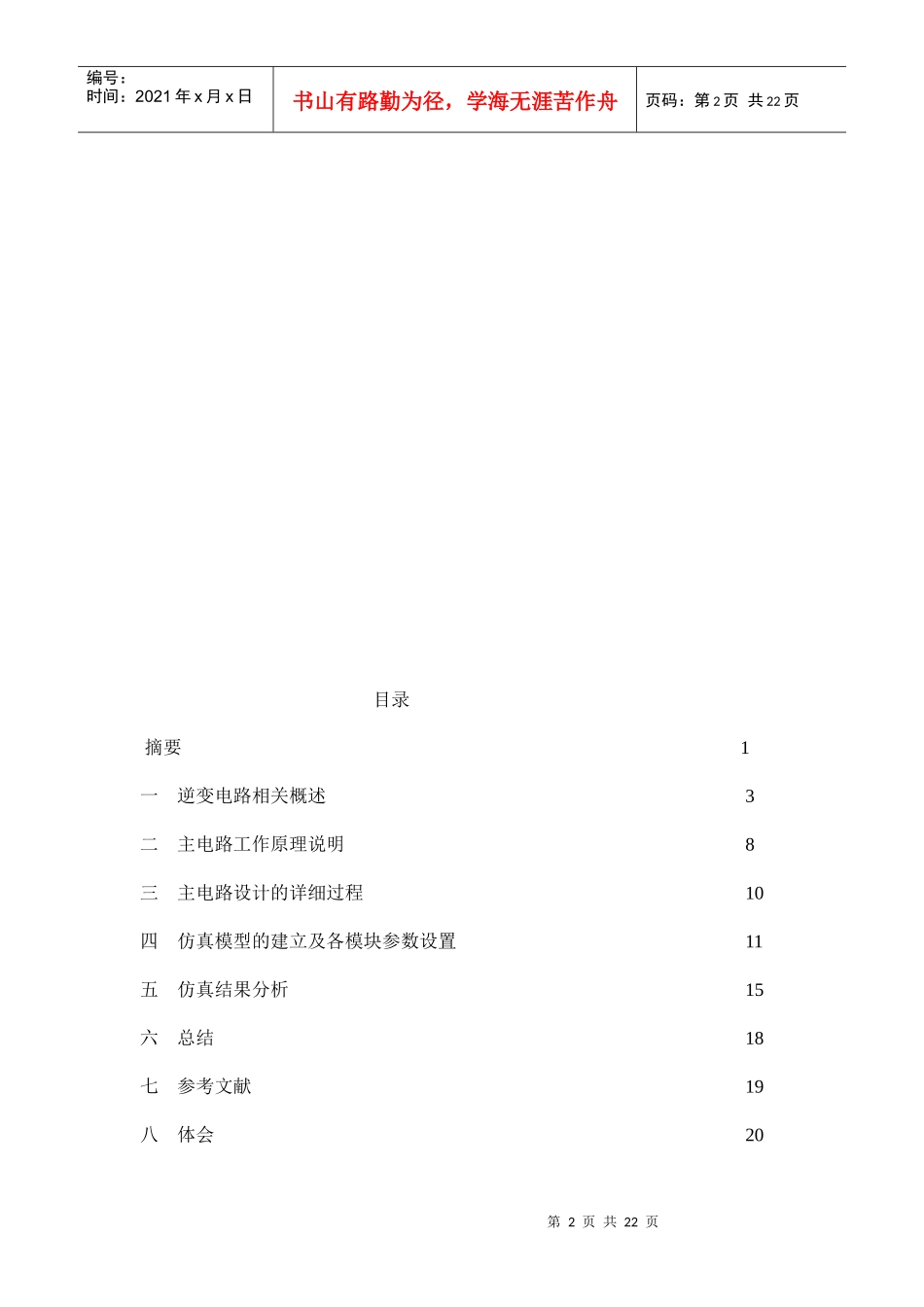

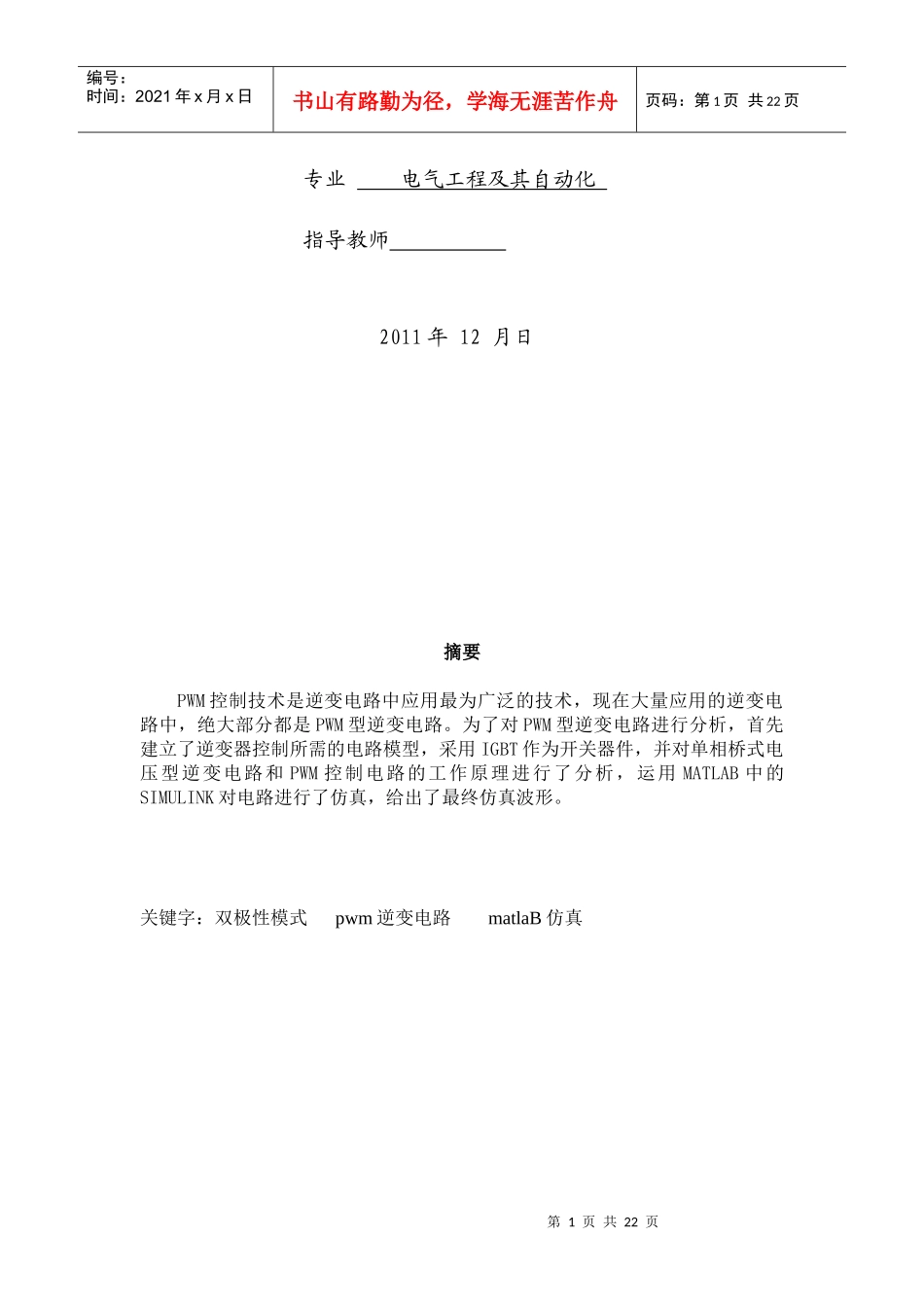

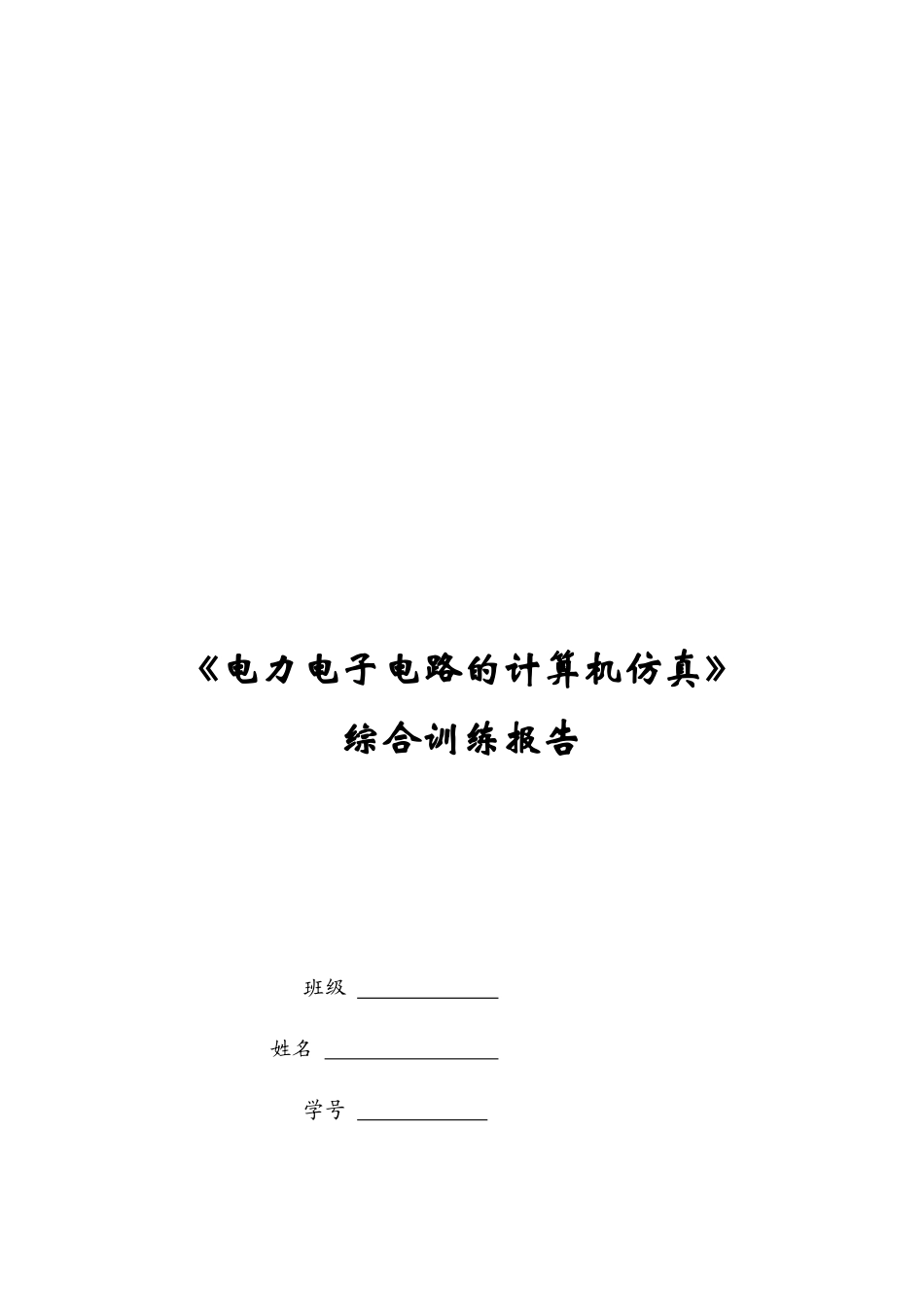

《电力电子电路的计算机仿真》综合训练报告班级姓名学号第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页专业电气工程及其自动化指导教师2011年12月日摘要PWM控制技术是逆变电路中应用最为广泛的技术，现在大量应用的逆变电路中，绝大部分都是PWM型逆变电路。为了对PWM型逆变电路进行分析，首先建立了逆变器控制所需的电路模型，采用IGBT作为开关器件，并对单相桥式电压型逆变电路和PWM控制电路的工作原理进行了分析，运用MATLAB中的SIMULINK对电路进行了仿真，给出了最终仿真波形。关键字：双极性模式pwm逆变电路matlaB仿真第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录摘要1一逆变电路相关概述3二主电路工作原理说明8三主电路设计的详细过程10四仿真模型的建立及各模块参数设置11五仿真结果分析15六总结18七参考文献19八体会20第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页一概述1.1MATLAB的介绍MATLAB(MatrixLaboratory)为美国Mathworks公司1983年首次推出的一套高性能的数值分析和计算软件，其功能不断扩充，版本不断升级，1992年推出划时代的4.0版，1993年推出了可以配合MicrosoftWindous使用的微机版，95年4.2版，97年5.0版，99年5.3版，5.X版无论是界面还是内容都有长足的进展，其帮助信息采用超文本格式和PDF格式，可以方便的浏览。至2001年6月推出6.1版，2002年6月推出6.5版，继而推出6.5.1版,2004年7月MATLAB7和Simulink6.0被推出，目前的最新版本为7.1版。MATLAB将矩阵运算、数值分析、图形处理、编程技术结合在一起，为用户提供了一个强有力的科学及工程问题的分析计算和程序设计工具，它还提供了专业水平的符号计算、文字处理、可视化建模仿真和实时控制等功能，是具有全部语言功能和特征的新一代软件开发平台。MATLAB已发展成为适合众多学科，多种工作平台、功能强大的大型软件。在欧美等国家的高校，MATLAB已成为线性代数、自动控制理论、数理统计、第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页数字信号处理、时间序列分析、动态系统仿真等高级课程的基本教学工具。成为攻读学位的本科、硕士、博士生必须掌握的基本技能。在设计研究单位和工业开发部门，MMATLAB被广泛的应用于研究和解决各种具体问题。在中国，MATLAB也已日益受到重视，短时间内就将盛行起来，因为无论哪个学科或工程领域都可以从MATLAB中找到合适的功能。1.2PWM技术PWM技术的的应用十分广泛，它使电力电子装置的性能大大提高，因此它在电力电子技术的发展史上占有十分重要的地位。PWM控制技术正是有赖于在逆变电路中的成功应用，才确定了它在电力电子技术中的重要地位。脉宽调制(PWM（PulseWidthModulation）是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。简而言之，PWM是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。1.3PWM控制方法采样控制理论中有一个重要结论:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同.PWM控制技术就是以该结论为理论基础,对半导体开关器件的导通和关断进行控制,使输出端得到一系列幅值相等而宽度不相等的脉冲,用这些脉冲来代替正弦波或其他所需要的波形.按一定的规则对各脉冲的宽度进行调制,既可改变逆变电路输出电压的大小,也可改变输出频率.PWM控制的基本原理很早就已经提出,但是受电力电子器件发展水平的制约,在上世纪80年代以前一直未能实现.直到进入上世纪80年代,随着全控型...
