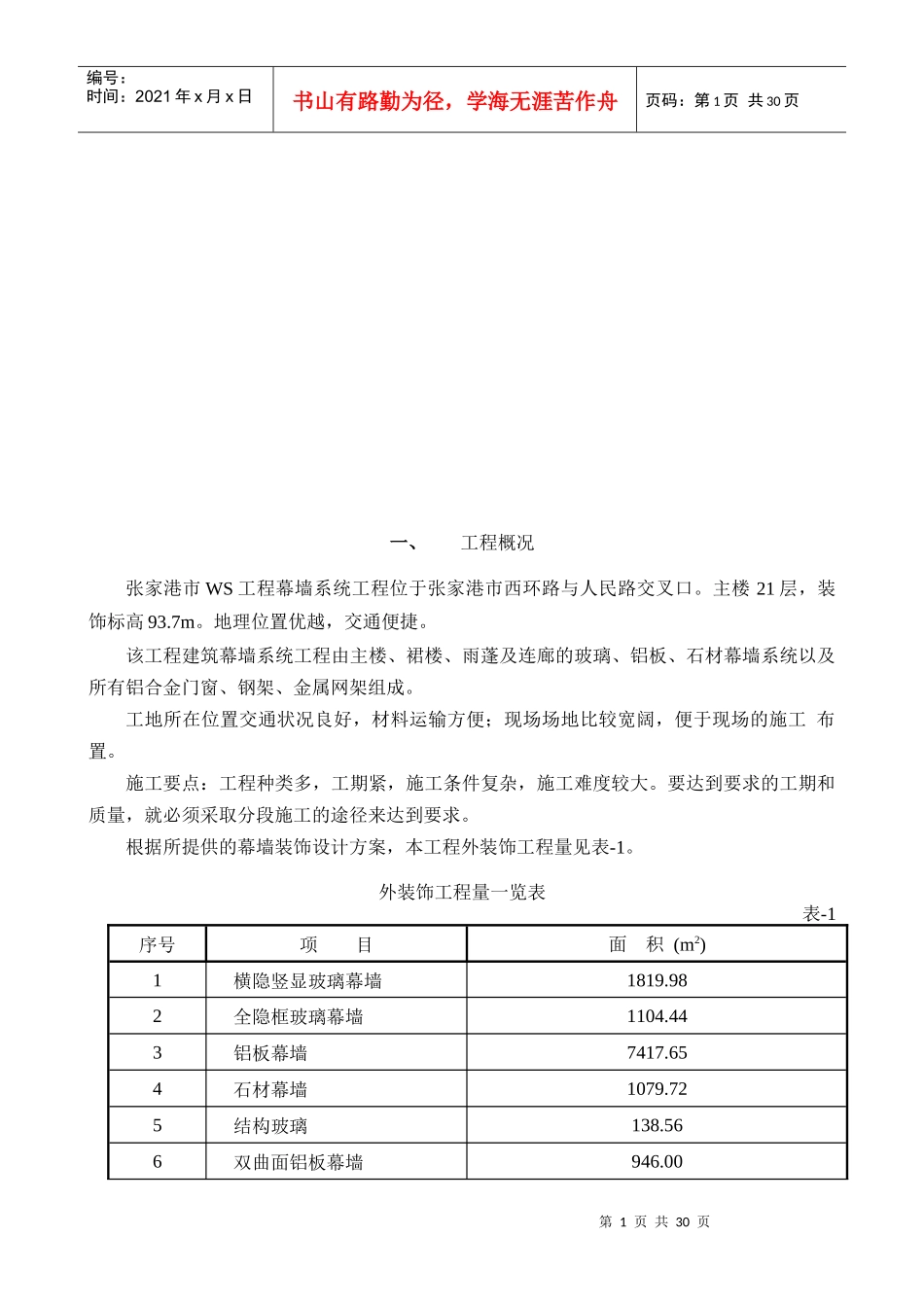

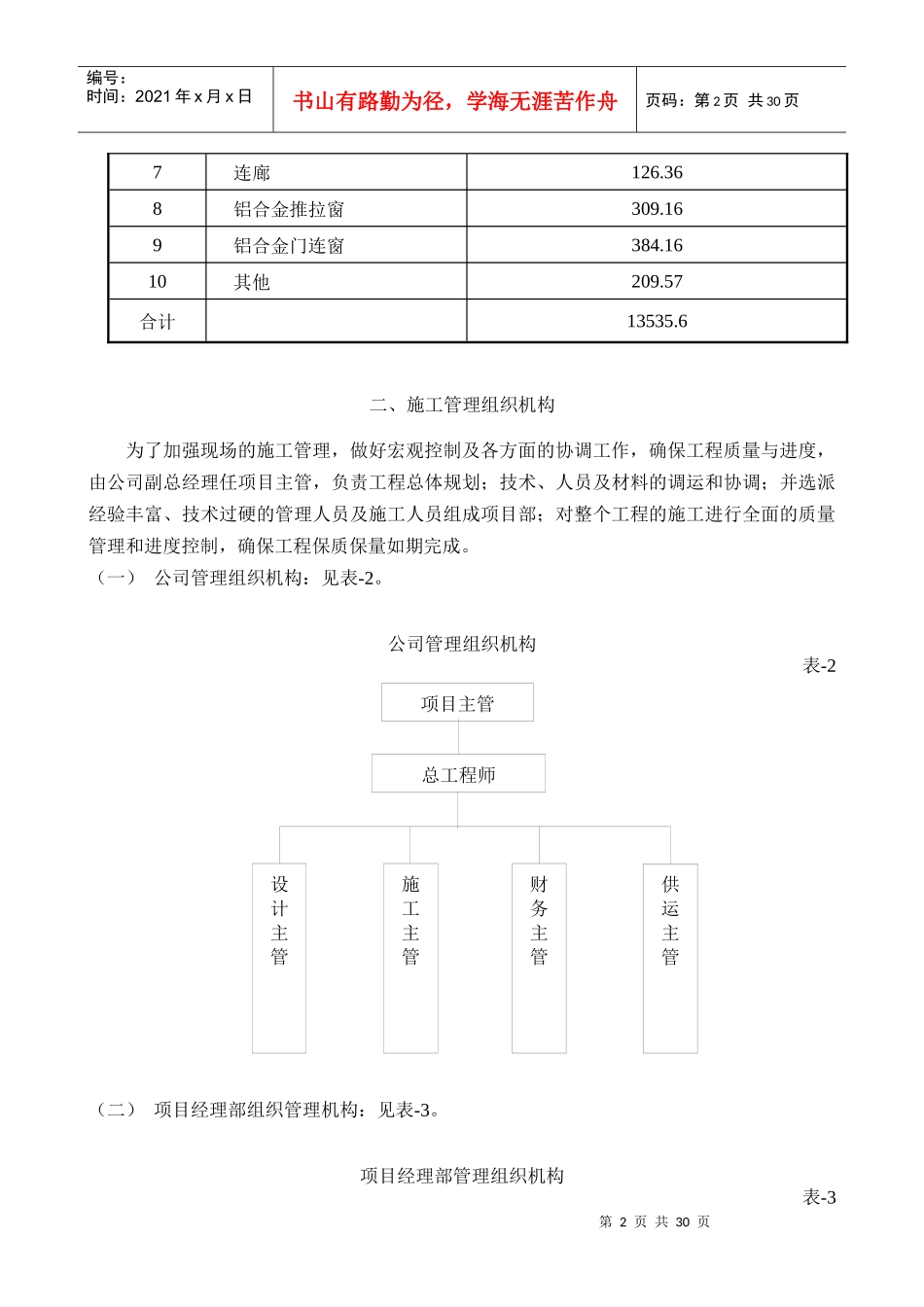

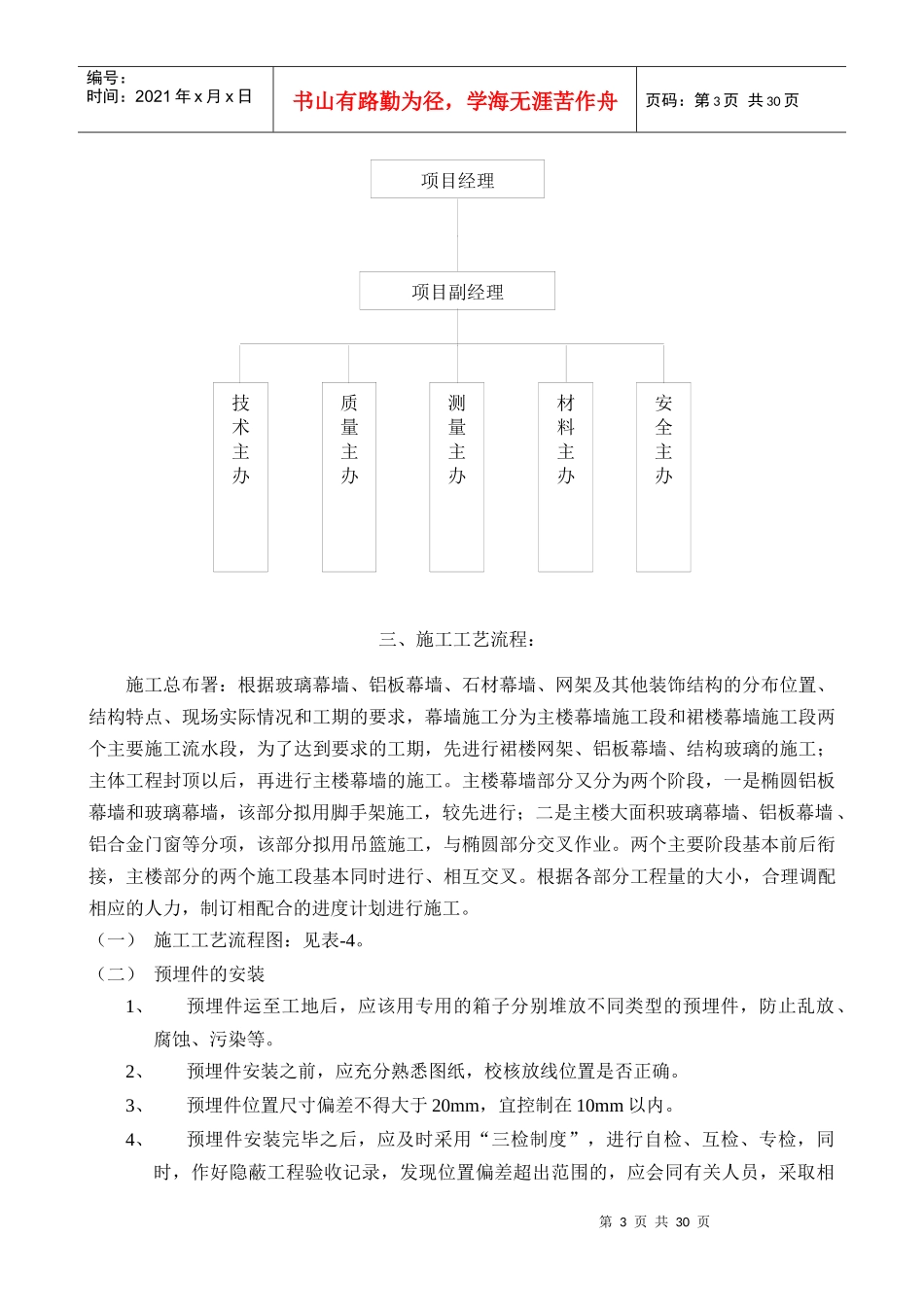

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页一、工程概况张家港市WS工程幕墙系统工程位于张家港市西环路与人民路交叉口。主楼21层，装饰标高93.7m。地理位置优越，交通便捷。该工程建筑幕墙系统工程由主楼、裙楼、雨蓬及连廊的玻璃、铝板、石材幕墙系统以及所有铝合金门窗、钢架、金属网架组成。工地所在位置交通状况良好，材料运输方便；现场场地比较宽阔，便于现场的施工布置。施工要点：工程种类多，工期紧，施工条件复杂，施工难度较大。要达到要求的工期和质量，就必须采取分段施工的途径来达到要求。根据所提供的幕墙装饰设计方案，本工程外装饰工程量见表-1。外装饰工程量一览表表-1序号项目面积(m2)1横隐竖显玻璃幕墙1819.982全隐框玻璃幕墙1104.443铝板幕墙7417.654石材幕墙1079.725结构玻璃138.566双曲面铝板幕墙946.00第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页7连廊126.368铝合金推拉窗309.169铝合金门连窗384.1610其他209.57合计13535.6二、施工管理组织机构为了加强现场的施工管理，做好宏观控制及各方面的协调工作，确保工程质量与进度，由公司副总经理任项目主管，负责工程总体规划；技术、人员及材料的调运和协调；并选派经验丰富、技术过硬的管理人员及施工人员组成项目部；对整个工程的施工进行全面的质量管理和进度控制，确保工程保质保量如期完成。（一）公司管理组织机构：见表-2。公司管理组织机构表-2（二）项目经理部组织管理机构：见表-3。项目经理部管理组织机构表-3项目主管总工程师设计主管施工主管财务主管供运主管第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页三、施工工艺流程：施工总布署：根据玻璃幕墙、铝板幕墙、石材幕墙、网架及其他装饰结构的分布位置、结构特点、现场实际情况和工期的要求，幕墙施工分为主楼幕墙施工段和裙楼幕墙施工段两个主要施工流水段，为了达到要求的工期，先进行裙楼网架、铝板幕墙、结构玻璃的施工；主体工程封顶以后，再进行主楼幕墙的施工。主楼幕墙部分又分为两个阶段，一是椭圆铝板幕墙和玻璃幕墙，该部分拟用脚手架施工，较先进行；二是主楼大面积玻璃幕墙、铝板幕墙、铝合金门窗等分项，该部分拟用吊篮施工，与椭圆部分交叉作业。两个主要阶段基本前后衔接，主楼部分的两个施工段基本同时进行、相互交叉。根据各部分工程量的大小，合理调配相应的人力，制订相配合的进度计划进行施工。（一）施工工艺流程图：见表-4。（二）预埋件的安装1、预埋件运至工地后，应该用专用的箱子分别堆放不同类型的预埋件，防止乱放、腐蚀、污染等。2、预埋件安装之前，应充分熟悉图纸，校核放线位置是否正确。3、预埋件位置尺寸偏差不得大于20mm，宜控制在10mm以内。4、预埋件安装完毕之后，应及时采用“三检制度”，进行自检、互检、专检，同时，作好隐蔽工程验收记录，发现位置偏差超出范围的，应会同有关人员，采取相项目经理项目副经理技术主办质量主办测量主办材料主办安全主办第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页应的补救措施。（三）测量放线1、测量仪器检验：用于施工的测量仪器必须经过严格检验，不允许仪器自身误差带到测设工作中，影响测设点的准确。（1）、经纬仪的检验：A、照准部水准管的检验与校正：使水准器轴与竖轴正交；B、十字线竖线的检验与校正：使十字线的中线垂直于竖轴；C、望远镜视准轴的检验与校正：使视准轴垂直于横轴；D、横轴的检验与校正：支架不等高影响机横轴不水平；E、光学对中器的检验与校正：使仪器准确对中。（2）、水准仪的检验与校正：A、圆水准器的检验与校正：使圆水准器垂直竖轴；施工工艺流程图表-4施工图详化设计安装预埋件测量放线钢网架安装铝合金加工钢网架制作铝合金安装板材制作铝合金生产板材生产隐蔽工程验收防火棉安装安装质量检查安装质量检查第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页B、十字...
