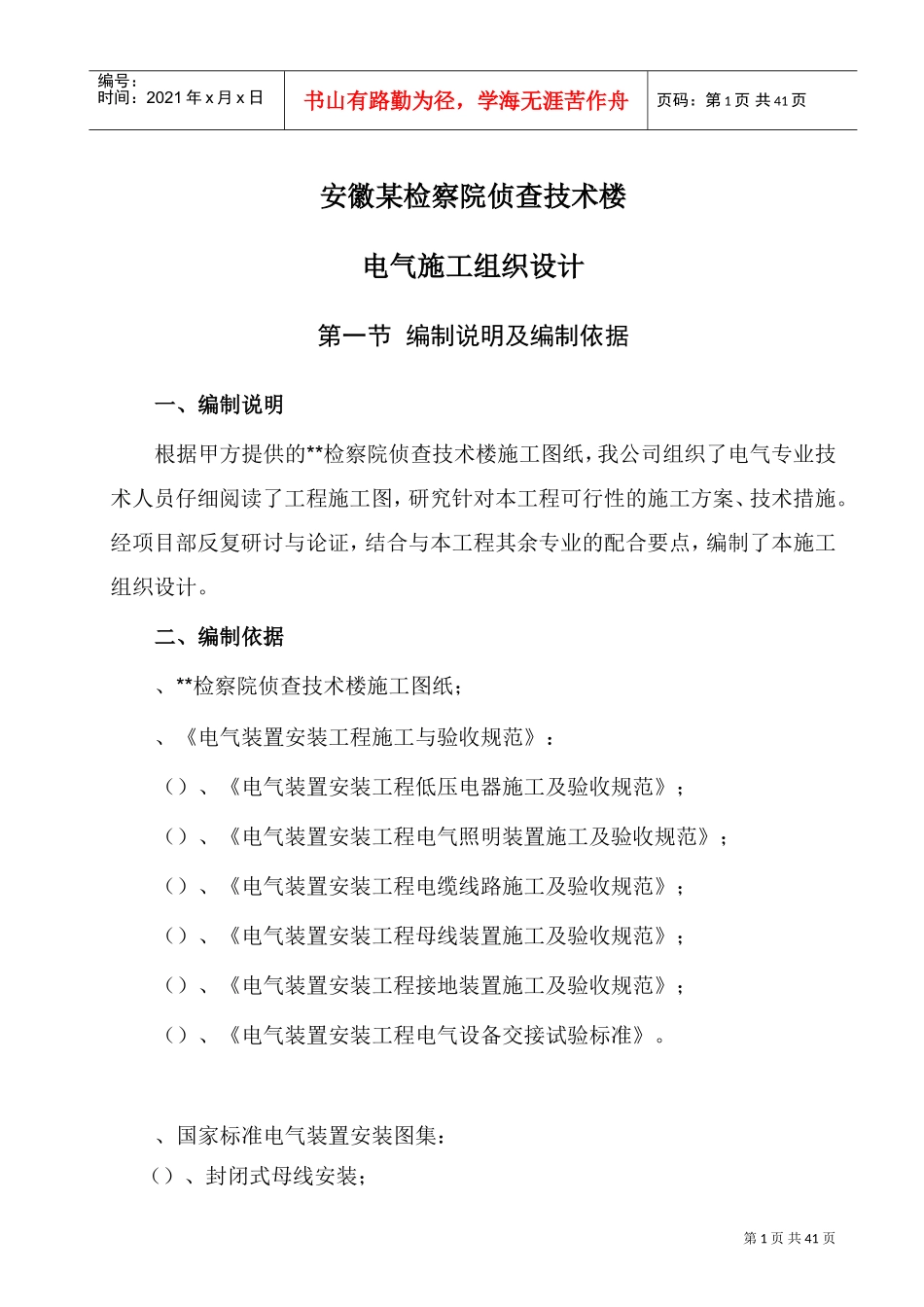

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页安徽某检察院侦查技术楼电气施工组织设计第一节编制说明及编制依据一、编制说明根据甲方提供的**检察院侦查技术楼施工图纸，我公司组织了电气专业技术人员仔细阅读了工程施工图，研究针对本工程可行性的施工方案、技术措施。经项目部反复研讨与论证，结合与本工程其余专业的配合要点，编制了本施工组织设计。二、编制依据、**检察院侦查技术楼施工图纸；、《电气装置安装工程施工与验收规范》：（）、《电气装置安装工程低压电器施工及验收规范》；（）、《电气装置安装工程电气照明装置施工及验收规范》；（）、《电气装置安装工程电缆线路施工及验收规范》；（）、《电气装置安装工程母线装置施工及验收规范》；（）、《电气装置安装工程接地装置施工及验收规范》；（）、《电气装置安装工程电气设备交接试验标准》。、国家标准电气装置安装图集：（）、封闭式母线安装；第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页（）、电缆桥架安装；（）、电气竖井设备安装；（）、落地式配电柜安装；（）、接地装置安装；（）、内线工程安装；（）、利用建筑物金属体做防雷及接地装置安装；（）、硬质塑料管布线安装；（）、等电位联接安装；（）、及以下电缆敷设；（）、常用低压配电设备安装；（）、《建筑物防雷设施安装》；、《建筑电气安装工程质量检验评定标准》；、《中华人民共和国工程建设标准强制性条文》（）；、《建筑工程施工现场供用电安全规范》；、《安徽省池州市建设工程现场文明施工管理办法》；、我公司在以往工程施工中所总结的经验；我公司现有的技术及施工能力。第二节工程概况一、工程总概况本工程为**检察院侦查技术楼，是集行政办公、信息中心、活动中心为一体的综合性技术楼，框架结构，抗震设防基本烈度为度。二、电气安装工程概况第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页本工程电气安装工程，主要分配电线路与设备、照明、防雷接地、弱电四部分1、配电线路与设备部分（）、用电负荷等级属于三级负荷。电源引自校区配电所：电压，配电线路中进户干线采用铜芯电缆穿镀锌钢管保护，电缆规格以供电外线设计为准；一般配电线路采用—铜芯导线穿阻燃型，聚氯乙烯硬质塑料管保护。（）、总配电柜为落地式：型号及规格改。（）、电力配电箱：型号及规格、、。（）、照明配电箱：型号及规格、、。（）、宿舍开关箱：型号及规格。、照明部分（）、配电间、楼梯及公共走道均考虑为应急照明。（）、走道、值班室、教室、宿舍采用荧光灯。荧光灯均考虑高效节能型。（）、一般照明、插座导线回路沿墙、沿顶、沿地穿阻燃型聚氯乙烯硬质塑料管暗敷或沿线槽敷设。、防雷接地部分﹙﹚、本工程为第二类防雷建筑，是利用建筑物的结构来构造一个整体防雷接地系统。﹙﹚、接闪器：屋面采用Ф镀锌圆钢沿檐口、屋顶屋脊做避雷带，构成不大于×或×的网格。﹙﹚、防雷引下线：利用建筑物钢筋混凝土柱子内两根主筋(Ф＞)通长焊接第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页而成，采用双面焊，焊接长度应为主筋直径的六倍以上，引下线上端与避雷带焊接，下端与建筑物基础地梁及基础底板轴线的上下两层钢筋内的主筋焊接。作引下线的主筋在室外地坪处，焊出一根×镀锌扁钢伸向室外，距室外散水坡米作为人工接地引入点。﹙﹚、接地体：将建筑物基础地梁内两根主筋焊通形成环形接地体，各引下线均与此环焊接，此环设置深度在室外地坪下以下，并与总等电位箱﹙﹚和局部等电位箱（）端子排进行联结。基础地梁、桩基、承台内主钢筋作为接地体，防雷接地与电气系统、弱电设备接地共用接地装置，接地电阻应小于（等于）欧姆，当不能满足要求时应增设人工接地极，人工接地极用×的镀锌扁钢沿建筑物基础外墙埋地敷设，埋深＞，通过接地电阻测试板连通。﹙﹚、作为防雷引下线接地测试点的结构柱在距室外地坪处预埋镀锌扁钢连接板××。﹙﹚、高出避雷带的构筑物均应设避雷装置，...
