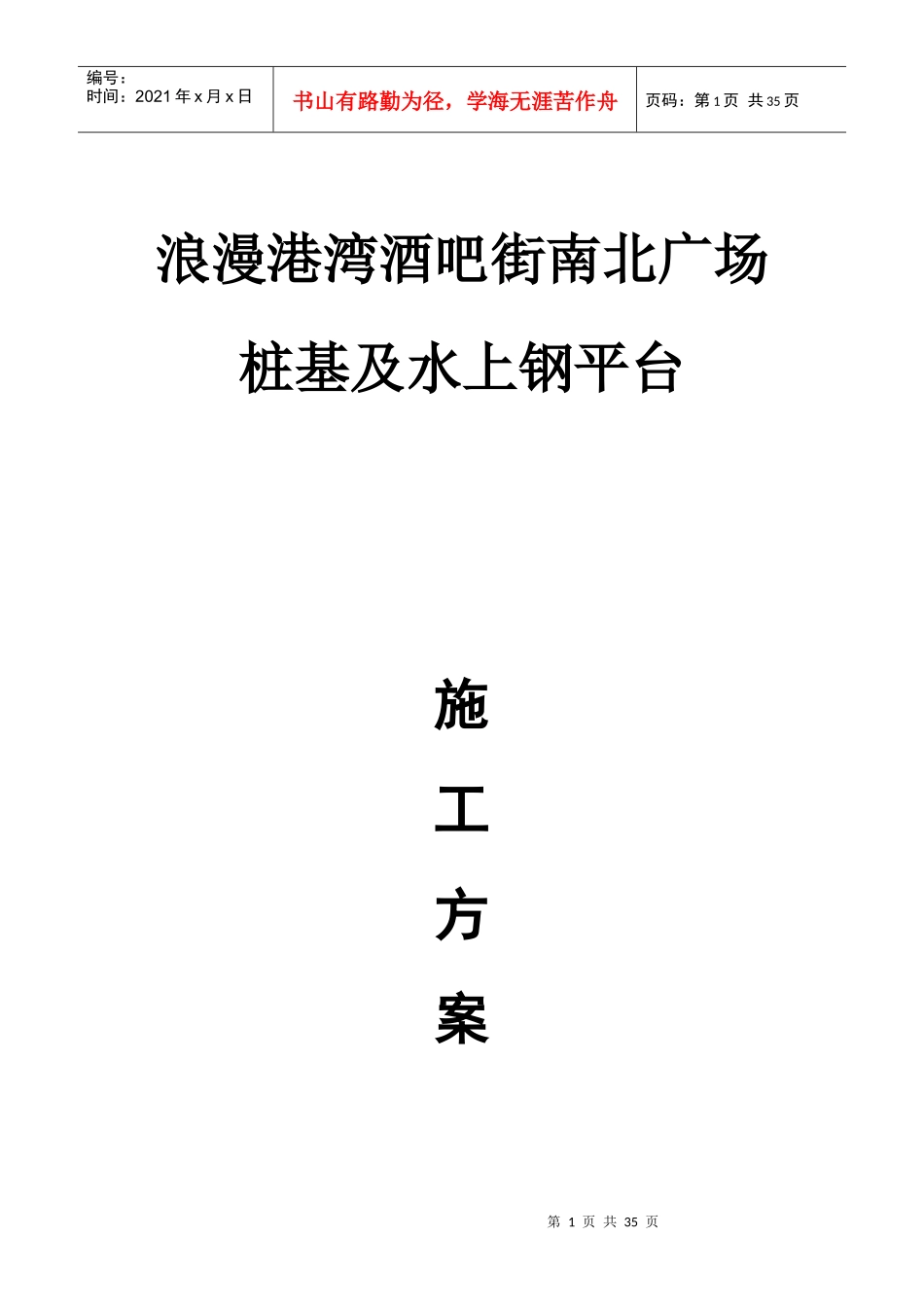

浪漫港湾桩基施工及水上钢平台施工方案VIP免费

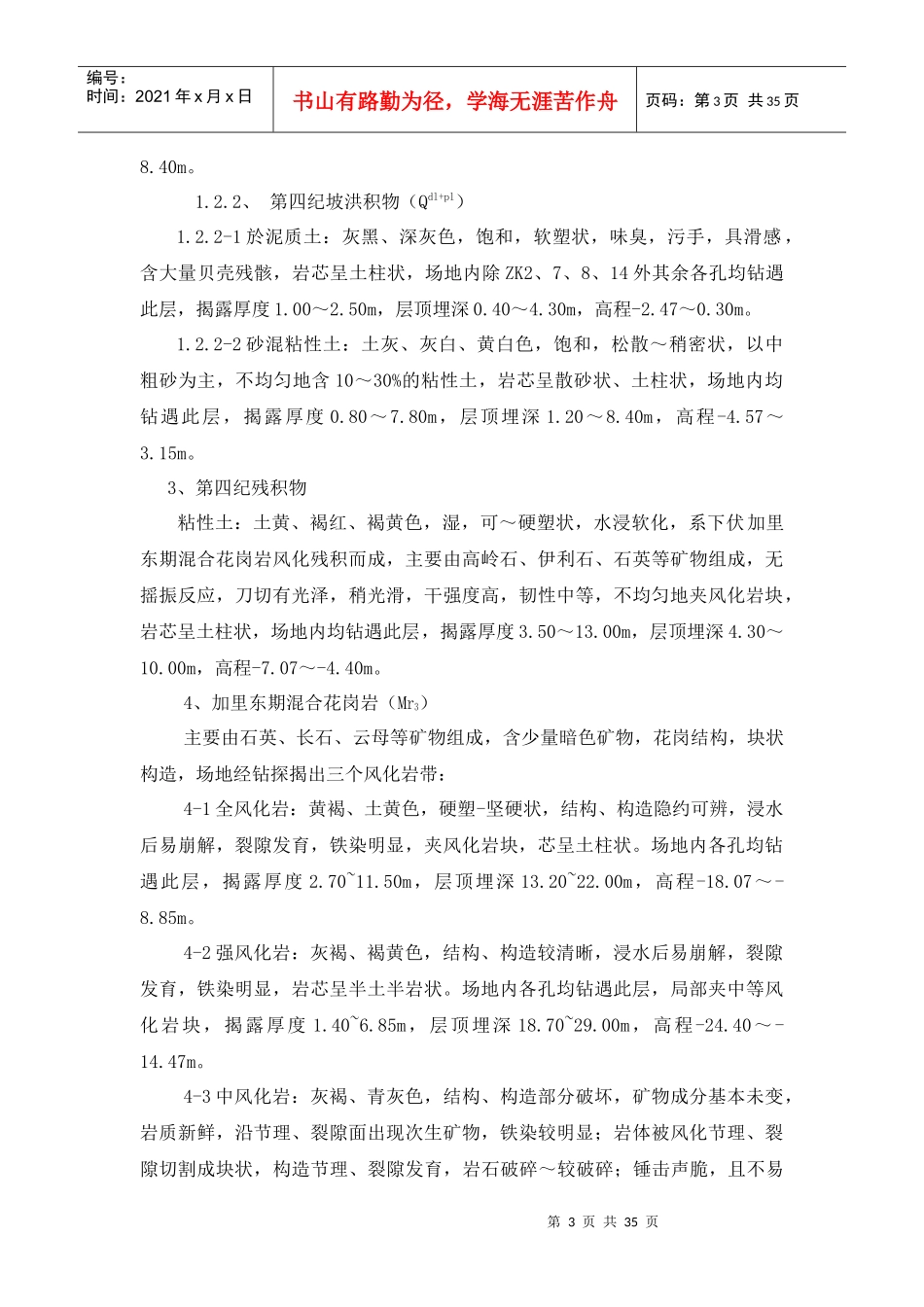

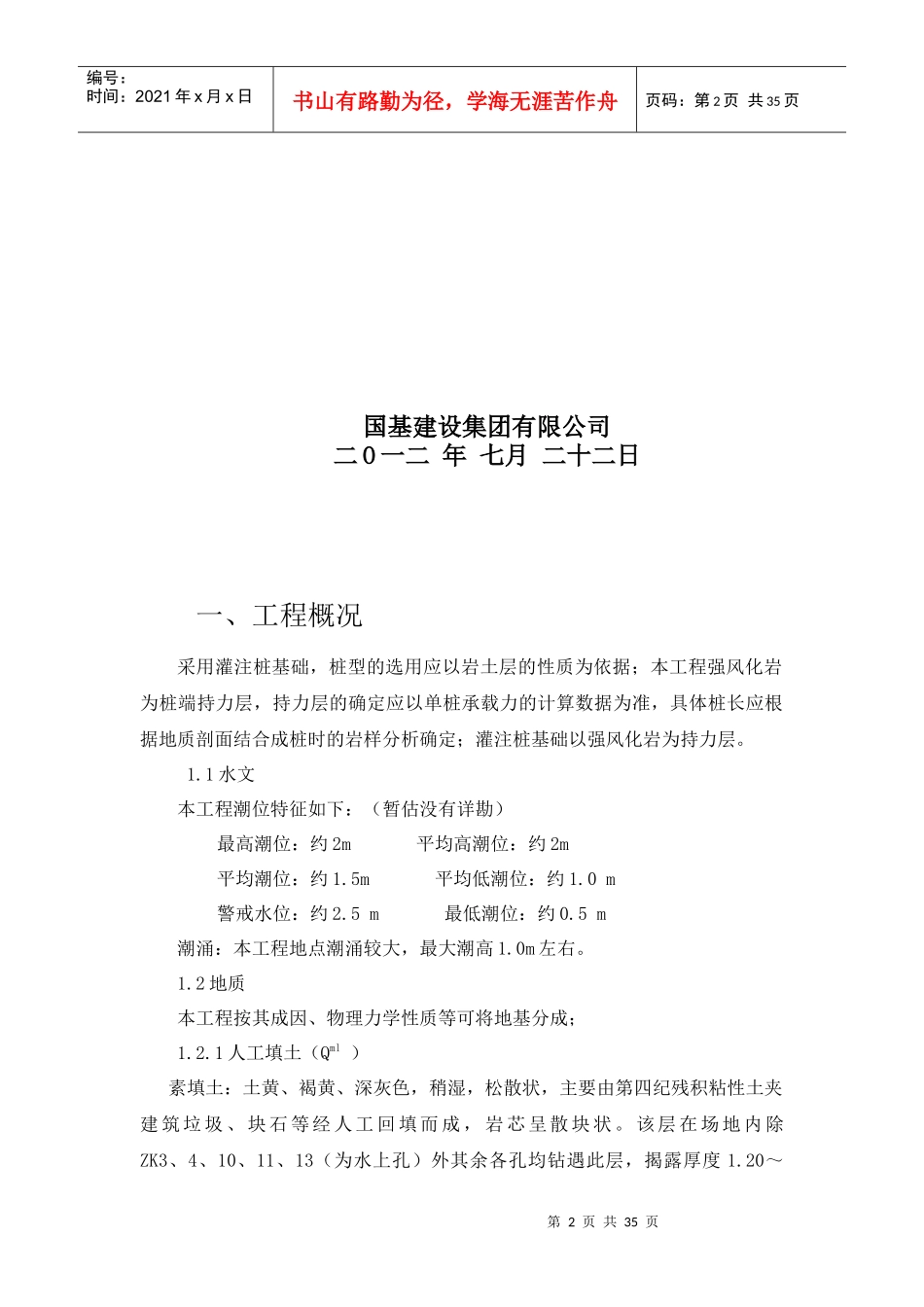

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页浪漫港湾酒吧街南北广场桩基及水上钢平台施工方案第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页国基建设集团有限公司二O一二年七月二十二日一、工程概况采用灌注桩基础，桩型的选用应以岩土层的性质为依据；本工程强风化岩为桩端持力层，持力层的确定应以单桩承载力的计算数据为准，具体桩长应根据地质剖面结合成桩时的岩样分析确定；灌注桩基础以强风化岩为持力层。1.1水文本工程潮位特征如下：（暂估没有详勘）最高潮位：约2m平均高潮位：约2m平均潮位：约1.5m平均低潮位：约1.0m警戒水位：约2.5m最低潮位：约0.5m潮涌：本工程地点潮涌较大，最大潮高1.0m左右。1.2地质本工程按其成因、物理力学性质等可将地基分成；1.2.1人工填土（Qml）素填土：土黄、褐黄、深灰色，稍湿，松散状，主要由第四纪残积粘性土夹建筑垃圾、块石等经人工回填而成，岩芯呈散块状。该层在场地内除ZK3、4、10、11、13（为水上孔）外其余各孔均钻遇此层，揭露厚度1.20～第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页8.40m。1.2.2、第四纪坡洪积物（Qdl+pl）1.2.2-1於泥质土：灰黑、深灰色，饱和，软塑状，味臭，污手，具滑感，含大量贝壳残骸，岩芯呈土柱状，场地内除ZK2、7、8、14外其余各孔均钻遇此层，揭露厚度1.00～2.50m，层顶埋深0.40～4.30m，高程-2.47～0.30m。1.2.2-2砂混粘性土：土灰、灰白、黄白色，饱和，松散～稍密状，以中粗砂为主，不均匀地含10～30%的粘性土，岩芯呈散砂状、土柱状，场地内均钻遇此层，揭露厚度0.80～7.80m，层顶埋深1.20～8.40m，高程-4.57～3.15m。3、第四纪残积物粘性土：土黄、褐红、褐黄色，湿，可～硬塑状，水浸软化，系下伏加里东期混合花岗岩风化残积而成，主要由高岭石、伊利石、石英等矿物组成，无摇振反应，刀切有光泽，稍光滑，干强度高，韧性中等，不均匀地夹风化岩块，岩芯呈土柱状，场地内均钻遇此层，揭露厚度3.50～13.00m，层顶埋深4.30～10.00m，高程-7.07～-4.40m。4、加里东期混合花岗岩（Mr3）主要由石英、长石、云母等矿物组成，含少量暗色矿物，花岗结构，块状构造，场地经钻探揭出三个风化岩带：4-1全风化岩：黄褐、土黄色，硬塑-坚硬状，结构、构造隐约可辨，浸水后易崩解，裂隙发育，铁染明显，夹风化岩块，芯呈土柱状。场地内各孔均钻遇此层，揭露厚度2.70~11.50m，层顶埋深13.20~22.00m，高程-18.07～-8.85m。4-2强风化岩：灰褐、褐黄色，结构、构造较清晰，浸水后易崩解，裂隙发育，铁染明显，岩芯呈半土半岩状。场地内各孔均钻遇此层，局部夹中等风化岩块，揭露厚度1.40~6.85m，层顶埋深18.70~29.00m，高程-24.40～-14.47m。4-3中风化岩：灰褐、青灰色，结构、构造部分破坏，矿物成分基本未变，岩质新鲜，沿节理、裂隙面出现次生矿物，铁染较明显；岩体被风化节理、裂隙切割成块状，构造节理、裂隙发育，岩石破碎～较破碎；锤击声脆，且不易第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页击碎，采芯困难，，属较破碎的较硬岩，岩石基本质量等级Ⅲ级；岩芯呈碎块状（与强风化岩呈渐变关系）短柱状。场地内除ZK1、2、5、6、8外其余各孔均钻遇此层，揭露厚度0.68～1.50m，层顶埋深20.20～25.50m，高程-26.57～-17.37m。二、施工平台设计本工程水上钢平台基础采用钢管桩（φ550）基础，贝雷架上部结构，顶部铺设工字钢轨道作为桩机行走平台。钢管桩间I30工字钢作为承重梁联接，分部梁为单排单层的贝雷架结构，钢管间加固采用14号槽钢焊成的桁片焊接。第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页2.1平台顶高程由于钢平台使用时间短，主要施工时段为25天，使用期间潮汛不大，根据最高潮位2.0m，平台顶设计高程高于承台面标高，可满足施工使用。2.2钢管桩入土深度本工程水上平台主要作为桩机施工平台施工，施工荷载约10吨，加上平台自重，经...
