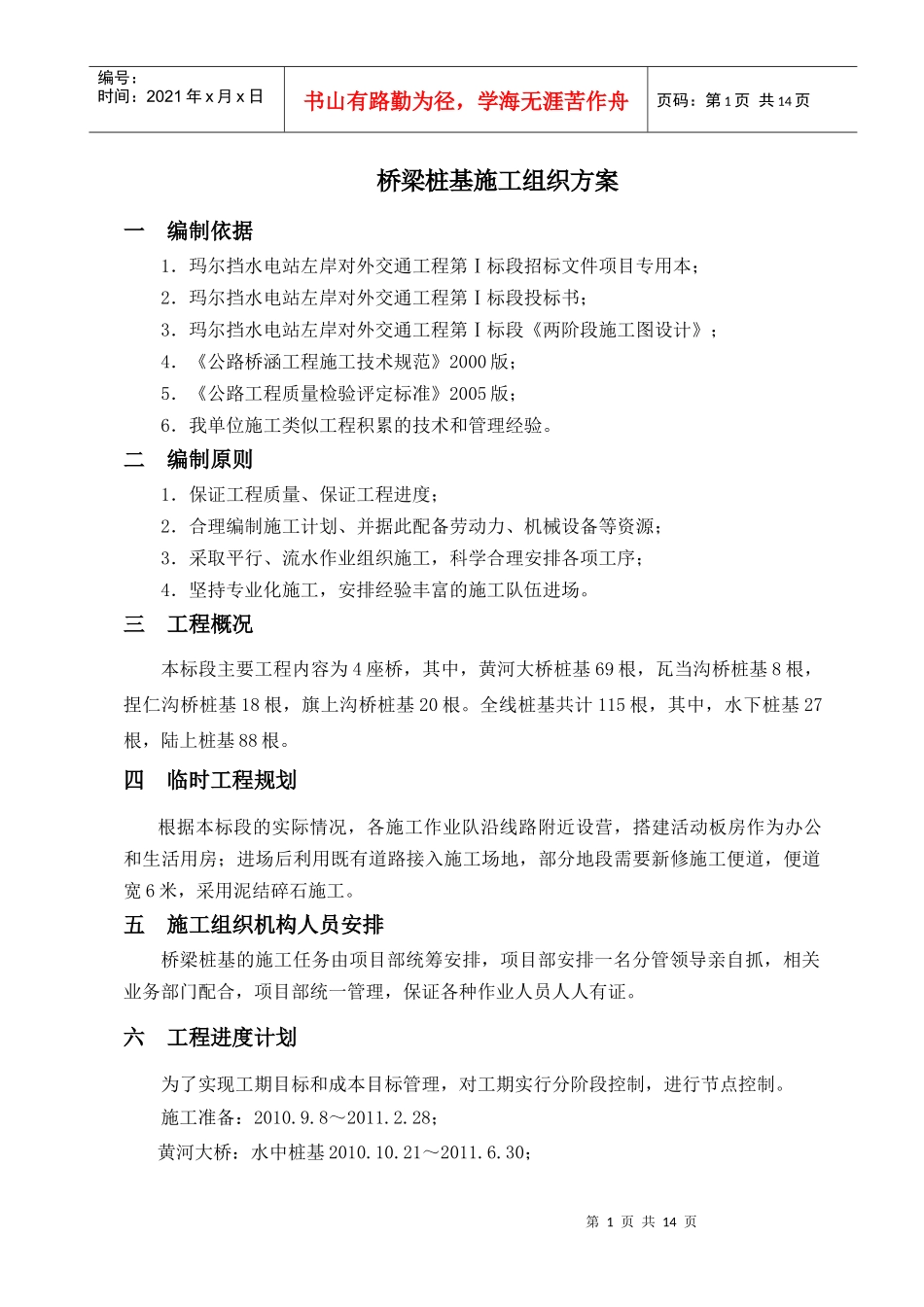

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页桥梁桩基施工组织方案一编制依据1．玛尔挡水电站左岸对外交通工程第Ⅰ标段招标文件项目专用本；2．玛尔挡水电站左岸对外交通工程第Ⅰ标段投标书；3．玛尔挡水电站左岸对外交通工程第Ⅰ标段《两阶段施工图设计》；4．《公路桥涵工程施工技术规范》2000版；5．《公路工程质量检验评定标准》2005版；6．我单位施工类似工程积累的技术和管理经验。二编制原则1．保证工程质量、保证工程进度；2．合理编制施工计划、并据此配备劳动力、机械设备等资源；3．采取平行、流水作业组织施工，科学合理安排各项工序；4．坚持专业化施工，安排经验丰富的施工队伍进场。三工程概况本标段主要工程内容为4座桥，其中，黄河大桥桩基69根，瓦当沟桥桩基8根，捏仁沟桥桩基18根，旗上沟桥桩基20根。全线桩基共计115根，其中，水下桩基27根，陆上桩基88根。四临时工程规划根据本标段的实际情况，各施工作业队沿线路附近设营，搭建活动板房作为办公和生活用房；进场后利用既有道路接入施工场地，部分地段需要新修施工便道，便道宽6米，采用泥结碎石施工。五施工组织机构人员安排桥梁桩基的施工任务由项目部统筹安排，项目部安排一名分管领导亲自抓，相关业务部门配合，项目部统一管理，保证各种作业人员人人有证。六工程进度计划为了实现工期目标和成本目标管理，对工期实行分阶段控制，进行节点控制。施工准备：2010.9.8～2011.2.28；黄河大桥：水中桩基2010.10.21～2011.6.30；第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页陆上桩基2011.2.28～2011.7.30；其他桥梁下部构造：2011.3.1～2011.8.30；七施工方案工期紧，任务重，为保证安全优质高效地完成桩基施工任务，根据各类型桩机施工方法、工艺及地基基础施工项目特点，钻孔桩基础采用冲击钻机成孔的方法。结合现场实际情况，制定了水下桩基和陆上桩基两种施工方案：钻孔桩施工工艺流程图围堰筑岛第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1.水下桩基本标段所含水下桩基主要处于黄河大桥3#、4#、5#墩，其施工方案如下：（1）围堰筑岛施工先从岸边至3#墩填筑一8m宽便道，填料底部采用块石、片石，上部采用沙性土。然后开始3#墩筑岛，离桥梁中线16m处在上游向河中心用土袋堆码围堰，第一次土袋围堰堆码高度1～1.5m，然后填筑砂砾石，将填料顺坡送入水中。初步填土完成后用PC200挖掘机打入钢板桩，钢板桩长度不小于8m，并露出水面不小于1.5m，保证围堰稳定。二次进行土袋堆码至堰顶，堆码时上下左右错开，堆码整齐，形成的坡面不应陡于1：1，再进行围堰填土至水位标高以上1.5m。填土中间部分填片石及粘土。为防止河水浸入堰堤而造成围堰坍塌和污染水体，围绕筑岛用双层彩条布包裹，并用土袋均匀分布压牢。按照同样方案修建至4#墩的便道，并完成4#墩筑岛。为了保证河水的排泄宽度，4#墩与5#墩之间不设便道用以泄水，且在5#墩与6#墩之间靠近5#墩处修建一长14m，宽5m的便桥，桥下用以泄水。首先在5#墩与6#墩之间先填筑一7m宽便道，再从5#墩往6#墩进行反开挖，在开挖前需在便桥桥台处各打入3排钢板桩，钢板桩用槽钢连接成整体，便桥桥台开挖后用防水布维护以防冲刷，钢轨采用45b型长25m，两桥台各搭5.0m中间用工字钢焊成排架作临时墩。钢轨在车道板下各布置4根，相邻钢轨间用木材填塞，两侧用撑木夹住，螺栓固定，在钢轨上铺设枕木，便桥修筑完成。随后即开始5#墩筑岛施工，如果黄河水排流通畅，即取消便桥，直接修筑便道筑岛施工。（2）桩基平台施工水中桩基平台的施工，在3#墩、4#墩筑岛完成的同时，放出墩的位置，沿墩的横轴线进行修筑，泥浆池设在两墩之间。（3）施工测量在开工前进行施工测量，包括导线、中线及高程的复测，水准点的复测与增设。精确放设各墩台位置及纵横向护桩，对所有控制桩用砼包裹进行保护。施工测量的精度须符合“测规”要求，并将测量成果报业主及监理审核认可。（4）施工准备第4页共14页第3页共14页编号：时间：2021年x月x日书山...
