新郑某地产学院机电安装施工组织设计VIP免费

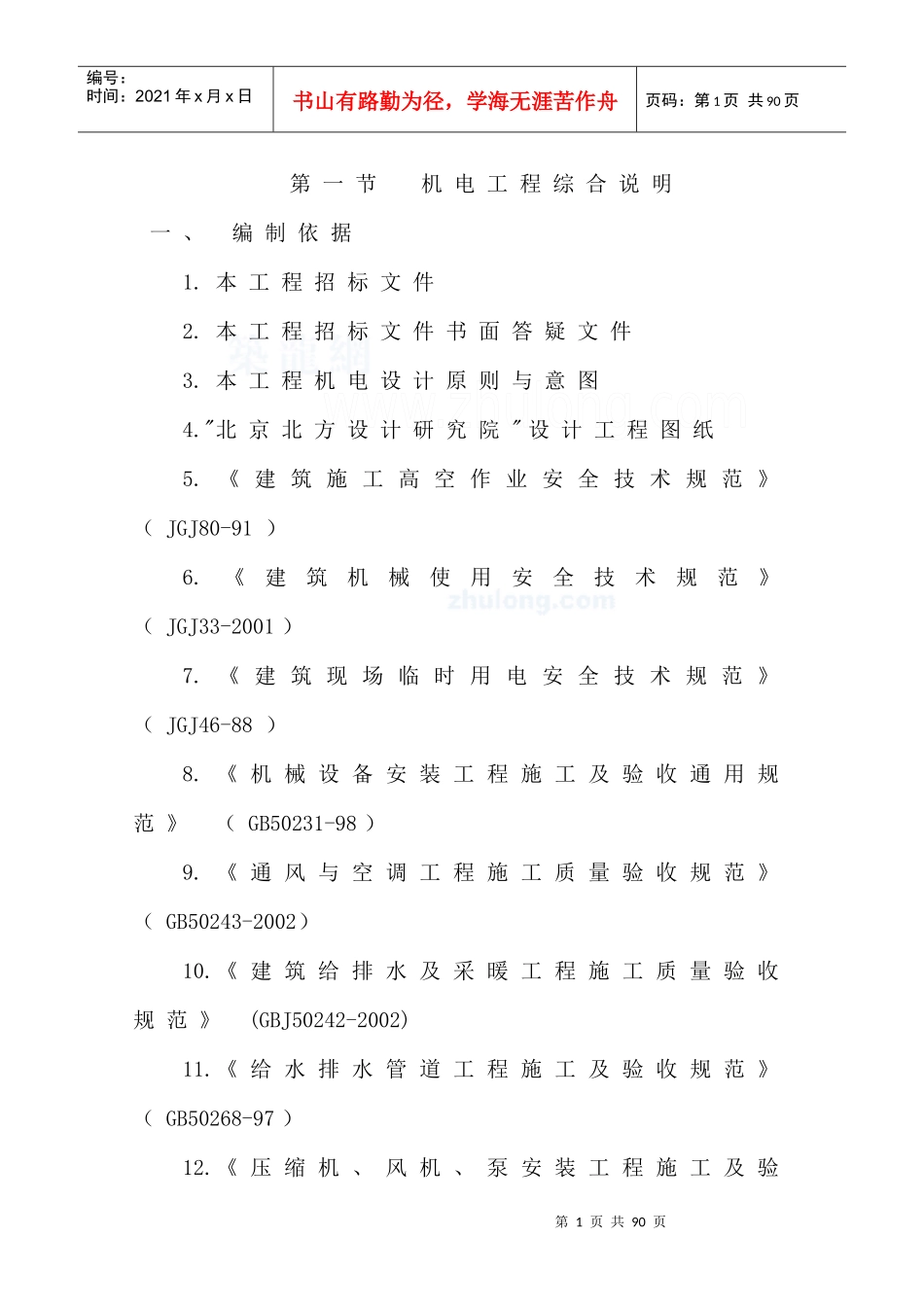

第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页第一节机电工程综合说明一、编制依据1.本工程招标文件2.本工程招标文件书面答疑文件3.本工程机电设计原则与意图4."北京北方设计研究院"设计工程图纸5.《建筑施工高空作业安全技术规范》（JGJ80-91）6.《建筑机械使用安全技术规范》（JGJ33-2001）7.《建筑现场临时用电安全技术规范》（JGJ46-88）8.《机械设备安装工程施工及验收通用规范》（GB50231-98）9.《通风与空调工程施工质量验收规范》（GB50243-2002）10.《建筑给排水及采暖工程施工质量验收规范》(GBJ50242-2002)11.《给水排水管道工程施工及验收规范》（GB50268-97）12.《压缩机、风机、泵安装工程施工及验第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页收规范》（GB50275-98）13.《电气装置安装工程电气设备交接试验标准》(GBJ150-91)14.《火灾自动报警系统施工及验收规范》（GB50166-92）15.《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)16.《电气装置安装工程接地装置施工及验收规范》(GB50169-92)17.《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-92)18.《电气装置安装工程低压电器施工及验收规范》(GB50254-96)19.《建筑电气安装工程施工质量验收规范》（GB50303-2002）20.《智能建筑设计规范》（GB/T50314-2000）21.我国现行的相关施工验收规范和操作规程22.我国现行的的安全生产、文明施工、环保及消防等有关规定23.北京市建筑工程施工现场安全标准管理第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页标准24.我公司关于项目管理的十大管理手册25.投标大型公共民用建筑工程的施工经验二、机电工程系统简要说明1.给排水系统本工程水源为校区给水管网、供水压力为0.2MPA，室内采用分区供水1-4层为低区，由室外管网供水、5-7层为高层，由楼内变频泵供给，在本楼地下室水泵房设生活水箱，建筑物内的淋浴间设热水系统、热水由校区换热站供给，室内消火栓系统火灾延续时间为两小时，楼内设消防加压系统，各层设有消火栓，室外设有水泵接合器，室内污水经化粪池处理后，排入本区生活污水管道，地下一层卫生间内设两个集水坑收集生活污水，水泵房内设一个消防排水坑，经排污泵提升后排入污水道。吊顶内的给排水热水管道均作隔热处理，防止结露，用厚岩棉管壳铅丝缠紧，外裹玻璃丝两道，表面刷防火漆。2.暖通系统本工程采暖热媒为20-75℃热水，由校区换热第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页站供给，散热器采用灰铸铁柱翼750型TZY3-6-6，地下室电气机房设电暖器采暖，DN≤50采用焊接钢管，DN＞50采用无缝钢管，DN≤32采用螺纹连接，DN＞32采用焊接或法兰连接，敷设在吊顶内的采暖管道等部位采用40mm岩棉套管。3.电气系统本建筑物内的四路220／380V电源，由校区变配电所电缆埋地引入，进楼穿镀锌钢管保护，进楼后引入П接柜，动力及照明单独计量，宿舍采用智能集中电能计量管理系统，校区变配电所集中进行无功功率补偿，设消火栓按钮火灾时破玻启动，宿舍等主要场所采用单管荧光灯，公共楼道采用环管荧光灯安装，防雷接地系统采用TN-C-S接地方式，并进行总等电位连接，在低压配电屏电源进线处设电涌保护器。第二节项目施工组织部署第5页共90页第4页共90页项目经理部机电经理电气工程师强弱电安装；配合现场详图设计；材料设备管理与控制合约工程师工程报价、成本控制;合同管理与履约;编制成本实施计划给排水工程师给排水安装配合现场详图设计;材料设备管理与控制暖通工程师暖通安装配合现场详图设计;材料设备管理控制专业班组专业班组专业班组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共90页一、机电工程施工组织结构及岗位职责二、劳动力组织与配备劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施...
