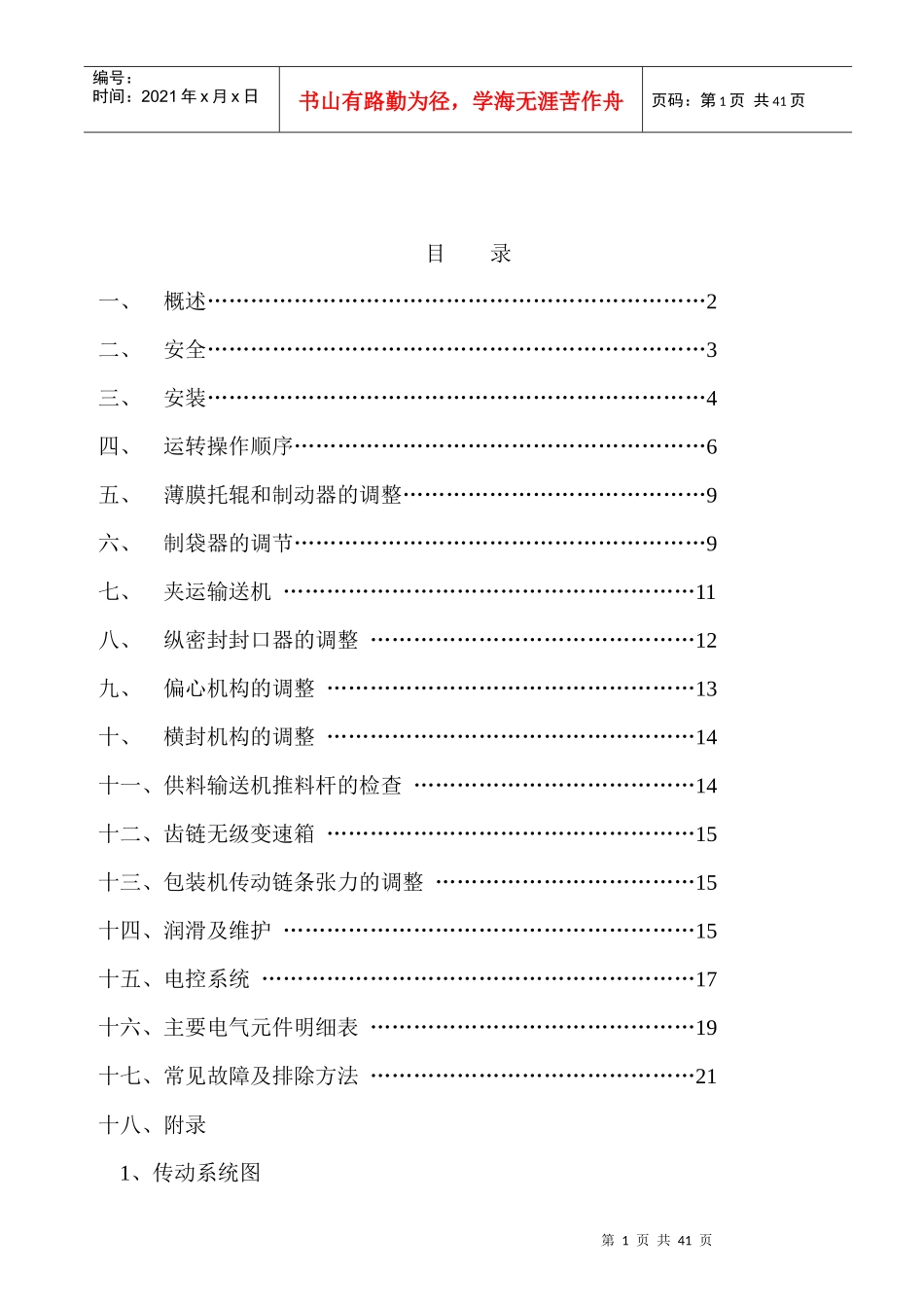

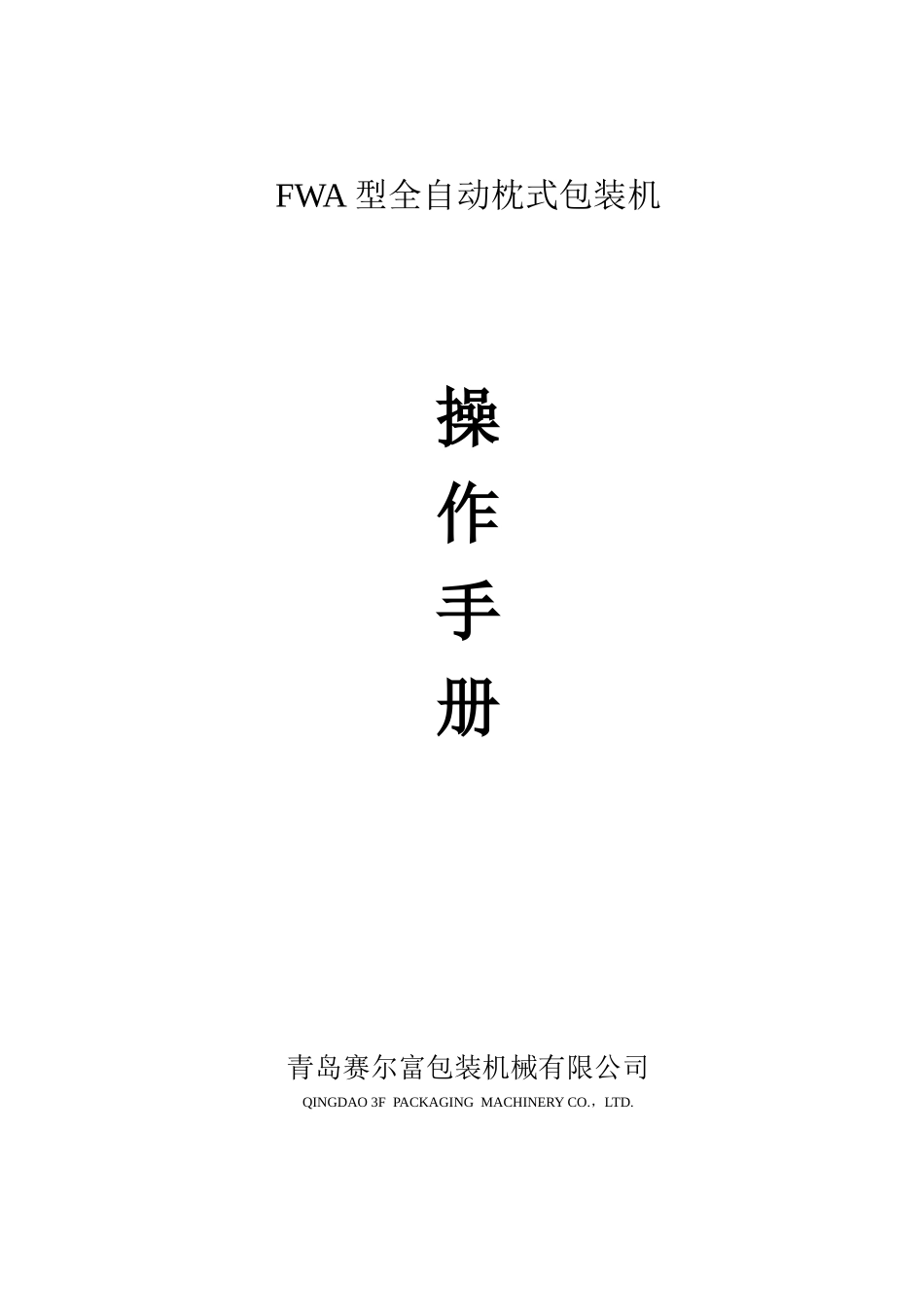

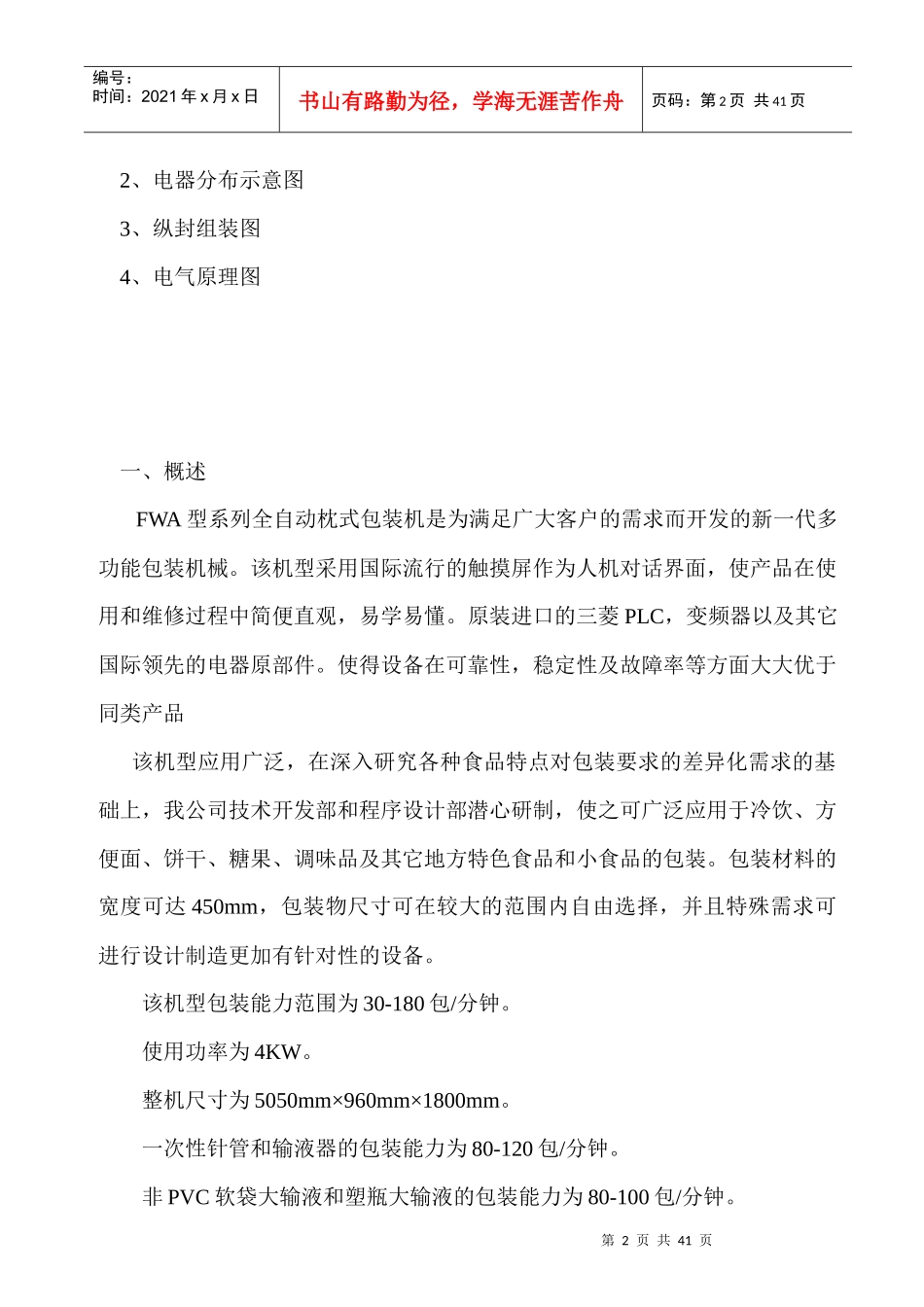

FWA型全自动枕式包装机操作手册青岛赛尔富包装机械有限公司QINGDAO3FPACKAGINGMACHINERYCO.，LTD.第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页目录一、概述……………………………………………………………2二、安全……………………………………………………………3三、安装……………………………………………………………4四、运转操作顺序…………………………………………………6五、薄膜托辊和制动器的调整……………………………………9六、制袋器的调节…………………………………………………9七、夹运输送机…………………………………………………11八、纵密封封口器的调整………………………………………12九、偏心机构的调整……………………………………………13十、横封机构的调整……………………………………………14十一、供料输送机推料杆的检查…………………………………14十二、齿链无级变速箱……………………………………………15十三、包装机传动链条张力的调整………………………………15十四、润滑及维护…………………………………………………15十五、电控系统……………………………………………………17十六、主要电气元件明细表………………………………………19十七、常见故障及排除方法………………………………………21十八、附录1、传动系统图第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页2、电器分布示意图3、纵封组装图4、电气原理图一、概述FWA型系列全自动枕式包装机是为满足广大客户的需求而开发的新一代多功能包装机械。该机型采用国际流行的触摸屏作为人机对话界面，使产品在使用和维修过程中简便直观，易学易懂。原装进口的三菱PLC，变频器以及其它国际领先的电器原部件。使得设备在可靠性，稳定性及故障率等方面大大优于同类产品该机型应用广泛，在深入研究各种食品特点对包装要求的差异化需求的基础上，我公司技术开发部和程序设计部潜心研制，使之可广泛应用于冷饮、方便面、饼干、糖果、调味品及其它地方特色食品和小食品的包装。包装材料的宽度可达450mm，包装物尺寸可在较大的范围内自由选择，并且特殊需求可进行设计制造更加有针对性的设备。该机型包装能力范围为30-180包/分钟。使用功率为4KW。整机尺寸为5050mm×960mm×1800mm。一次性针管和输液器的包装能力为80-120包/分钟。非PVC软袋大输液和塑瓶大输液的包装能力为80-100包/分钟。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页本包装机在出厂前，已经使用用户提供的或近似用户提供的包装材料和包装物进行了充分的磨合及试车包装运转。二、安全l、为保证操作者的人身安全和设备不受损坏，在操作、清洁和维护的过程中，请坚持安全第一。2、整机安装后，用户应检查各系统在运输及安装过程中是否完好，电器件的固定是否坚固，导线的连接是否可靠，电器元件有无损伤、丢失等。若有上述现象，请予以纠正。3、启动设备前，请拿走机器（包括供料装置和输出装置）上杂物（如工具等)；用盘车手轮转动机器2～3转，确保机器能够自由转动。4、启动设备前，请将所有防护罩关闭。5、每次开车前，请检查定位停车按纽（电控箱面扳上）和安全开关(位于横封与下夹运输送机之间）的效用。6、设备在运转时，纵、横密封器处的温度可达100～200°c甚至更高，不允许触摸密封器，以免造成烫伤或切伤。7、操作者确保自己的头发、农服和其他物品不要被卷入机器。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页8、设备运行中，切忌将手超越安全开关，切忌将手置于横密封器所能伤及的范围之内。9、机器运转过程中如果出现异常现象，请立即停机检查，必要时请与我们联系。三、安装1、供料输送机安装（1）首先找好主机机体水平。(用水平仪)（2）将供料输送机右端放在输送机托架上。（3）安装输送机与主机的联轴器。注意一定要安装上链条接头锁片，锁片的开口应朝向运转方向的后方。（4）调整输送机前...
