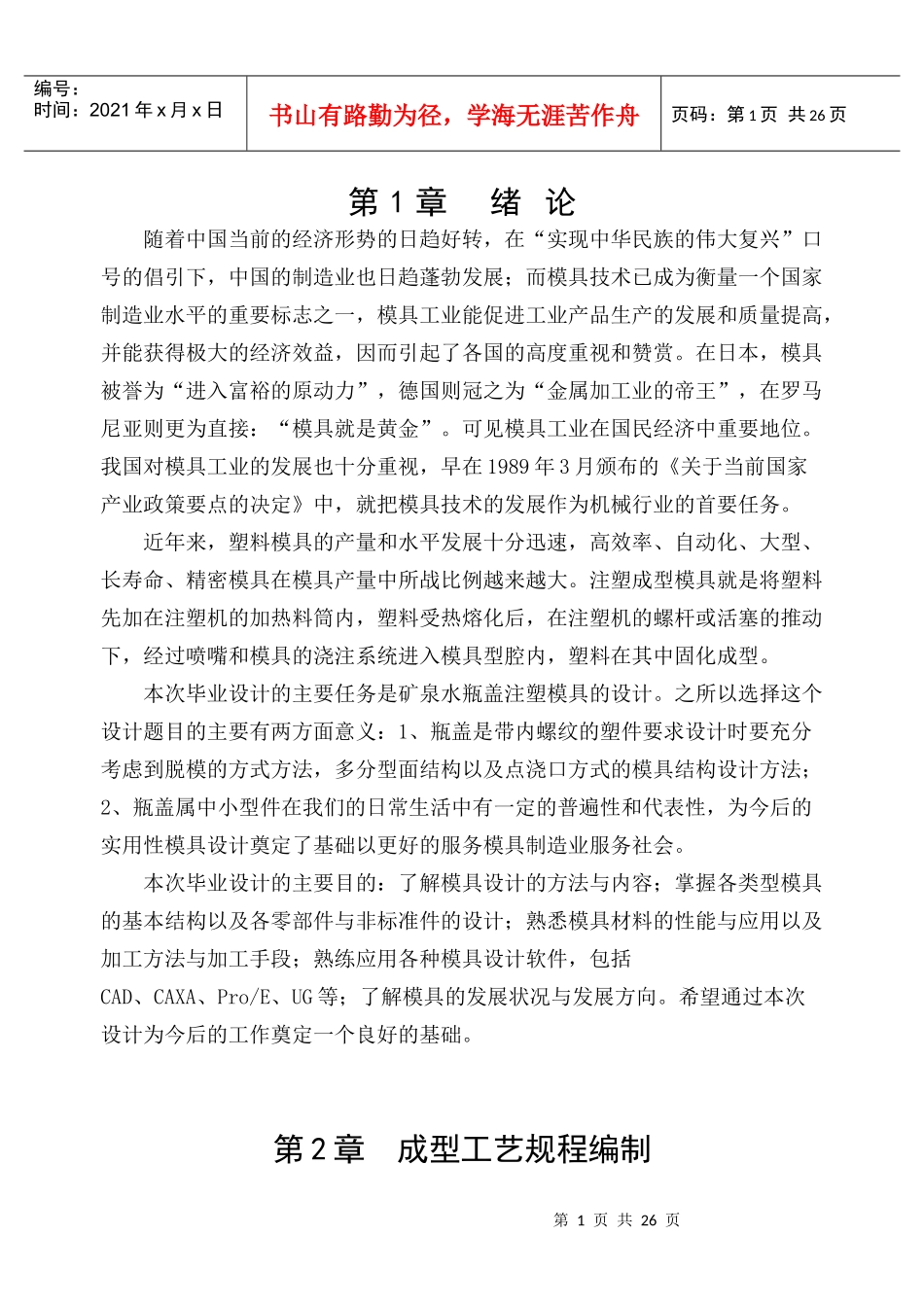

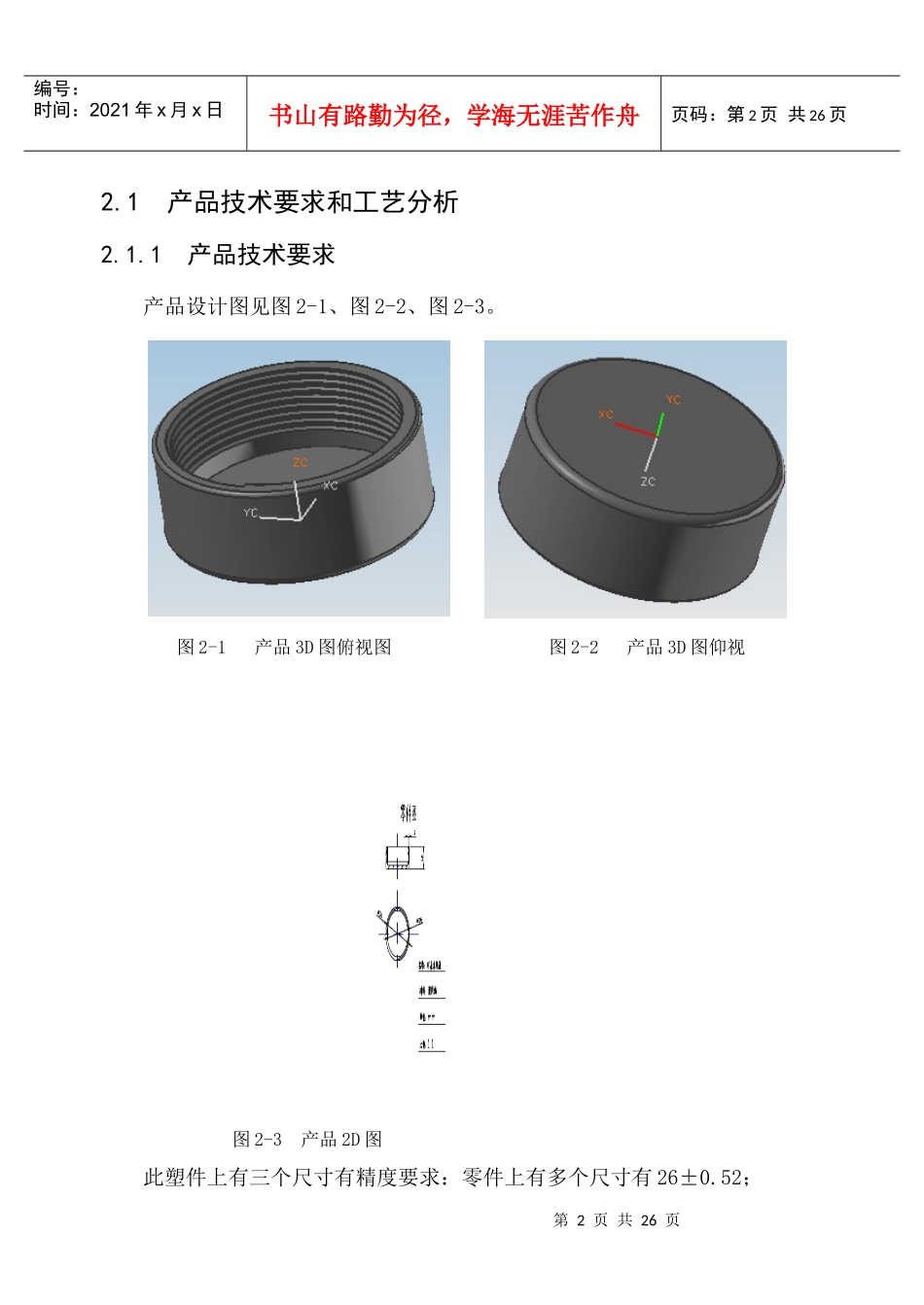

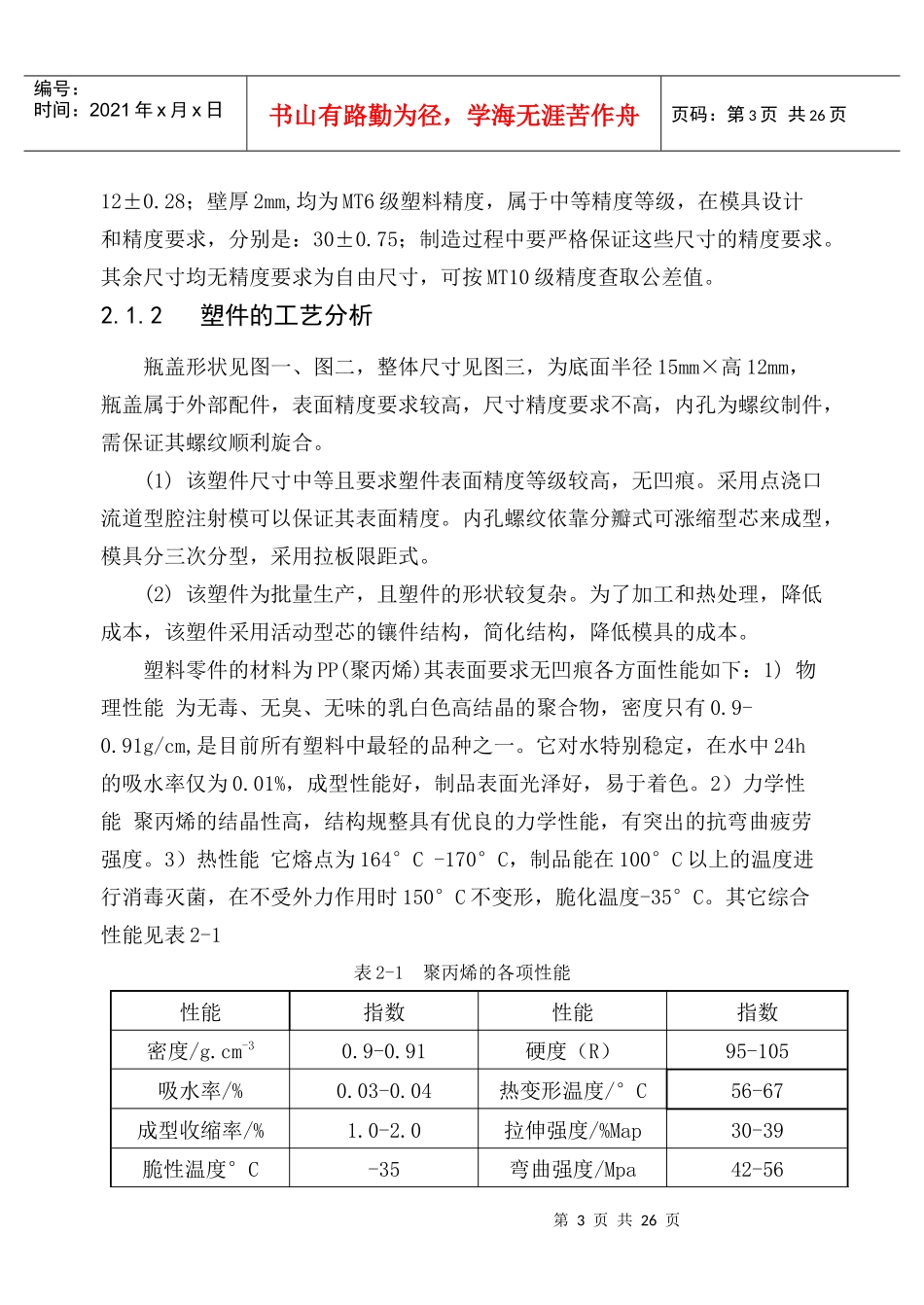

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页第1章绪论随着中国当前的经济形势的日趋好转，在“实现中华民族的伟大复兴”口号的倡引下，中国的制造业也日趋蓬勃发展；而模具技术已成为衡量一个国家制造业水平的重要标志之一，模具工业能促进工业产品生产的发展和质量提高，并能获得极大的经济效益，因而引起了各国的高度重视和赞赏。在日本，模具被誉为“进入富裕的原动力”，德国则冠之为“金属加工业的帝王”，在罗马尼亚则更为直接：“模具就是黄金”。可见模具工业在国民经济中重要地位。我国对模具工业的发展也十分重视，早在1989年3月颁布的《关于当前国家产业政策要点的决定》中，就把模具技术的发展作为机械行业的首要任务。近年来，塑料模具的产量和水平发展十分迅速，高效率、自动化、大型、长寿命、精密模具在模具产量中所战比例越来越大。注塑成型模具就是将塑料先加在注塑机的加热料筒内，塑料受热熔化后，在注塑机的螺杆或活塞的推动下，经过喷嘴和模具的浇注系统进入模具型腔内，塑料在其中固化成型。本次毕业设计的主要任务是矿泉水瓶盖注塑模具的设计。之所以选择这个设计题目的主要有两方面意义：1、瓶盖是带内螺纹的塑件要求设计时要充分考虑到脱模的方式方法，多分型面结构以及点浇口方式的模具结构设计方法；2、瓶盖属中小型件在我们的日常生活中有一定的普遍性和代表性，为今后的实用性模具设计奠定了基础以更好的服务模具制造业服务社会。本次毕业设计的主要目的：了解模具设计的方法与内容；掌握各类型模具的基本结构以及各零部件与非标准件的设计；熟悉模具材料的性能与应用以及加工方法与加工手段；熟练应用各种模具设计软件，包括CAD、CAXA、Pro/E、UG等；了解模具的发展状况与发展方向。希望通过本次设计为今后的工作奠定一个良好的基础。第2章成型工艺规程编制第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页2.1产品技术要求和工艺分析2.1.1产品技术要求产品设计图见图2-1、图2-2、图2-3。图2-1产品3D图俯视图图2-2产品3D图仰视图2-3产品2D图此塑件上有三个尺寸有精度要求：零件上有多个尺寸有26±0.52；第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页12±0.28；壁厚2mm,均为MT6级塑料精度，属于中等精度等级，在模具设计和精度要求，分别是：30±0.75；制造过程中要严格保证这些尺寸的精度要求。其余尺寸均无精度要求为自由尺寸，可按MT10级精度查取公差值。2.1.2塑件的工艺分析瓶盖形状见图一、图二，整体尺寸见图三，为底面半径15mm×高12mm，瓶盖属于外部配件，表面精度要求较高，尺寸精度要求不高，内孔为螺纹制件，需保证其螺纹顺利旋合。(1)该塑件尺寸中等且要求塑件表面精度等级较高，无凹痕。采用点浇口流道型腔注射模可以保证其表面精度。内孔螺纹依靠分瓣式可涨缩型芯来成型，模具分三次分型，采用拉板限距式。(2)该塑件为批量生产，且塑件的形状较复杂。为了加工和热处理，降低成本，该塑件采用活动型芯的镶件结构，简化结构，降低模具的成本。塑料零件的材料为PP(聚丙烯)其表面要求无凹痕各方面性能如下：1)物理性能为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.9-0.91g/cm,是目前所有塑料中最轻的品种之一。它对水特别稳定，在水中24h的吸水率仅为0.01%，成型性能好，制品表面光泽好，易于着色。2）力学性能聚丙烯的结晶性高，结构规整具有优良的力学性能，有突出的抗弯曲疲劳强度。3）热性能它熔点为164°C-170°C，制品能在100°C以上的温度进行消毒灭菌，在不受外力作用时150°C不变形，脆化温度-35°C。其它综合性能见表2-1表2-1聚丙烯的各项性能性能指数性能指数密度/g.cm-30.9-0.91硬度（R）95-105吸水率/%0.03-0.04热变形温度/°C56-67成型收缩率/%1.0-2.0拉伸强度/%Map30-39脆性温度°C-35弯曲强度/Mpa42-56第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页伸长率/%﹥200压缩强度/Mpa39-56聚丙烯成型时，在流动方向与垂...
