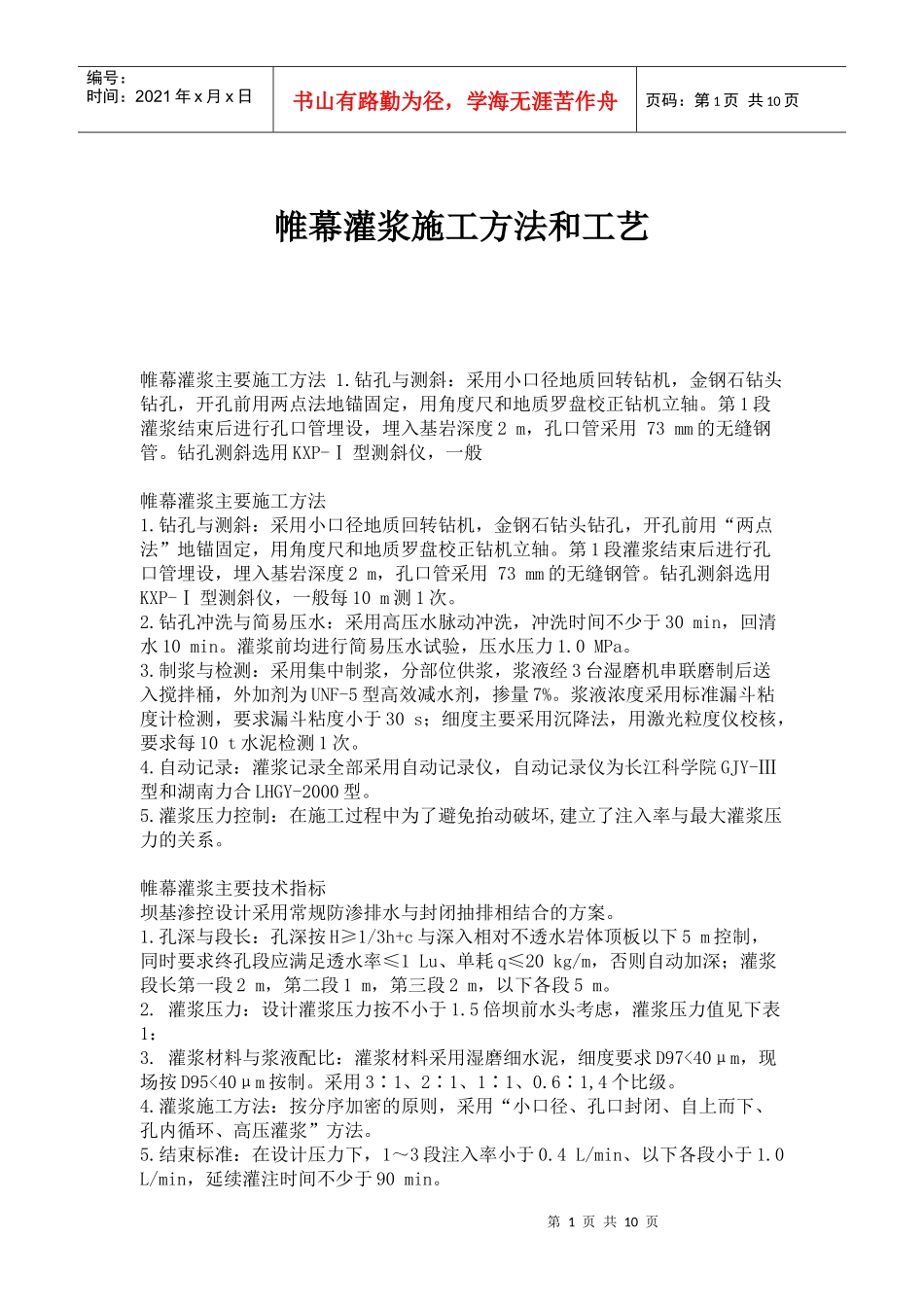

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页帷幕灌浆施工方法和工艺帷幕灌浆主要施工方法1.钻孔与测斜：采用小口径地质回转钻机，金钢石钻头钻孔，开孔前用两点法地锚固定，用角度尺和地质罗盘校正钻机立轴。第1段灌浆结束后进行孔口管埋设，埋入基岩深度2m，孔口管采用73mm的无缝钢管。钻孔测斜选用KXP-Ⅰ型测斜仪，一般帷幕灌浆主要施工方法1.钻孔与测斜：采用小口径地质回转钻机，金钢石钻头钻孔，开孔前用“两点法”地锚固定，用角度尺和地质罗盘校正钻机立轴。第1段灌浆结束后进行孔口管埋设，埋入基岩深度2m，孔口管采用73mm的无缝钢管。钻孔测斜选用KXP-Ⅰ型测斜仪，一般每10m测1次。2.钻孔冲洗与简易压水：采用高压水脉动冲洗，冲洗时间不少于30min，回清水10min。灌浆前均进行简易压水试验，压水压力1.0MPa。3.制浆与检测：采用集中制浆，分部位供浆，浆液经3台湿磨机串联磨制后送入搅拌桶，外加剂为UNF-5型高效减水剂，掺量7%。浆液浓度采用标准漏斗粘度计检测，要求漏斗粘度小于30s；细度主要采用沉降法，用激光粒度仪校核，要求每10t水泥检测1次。4.自动记录：灌浆记录全部采用自动记录仪，自动记录仪为长江科学院GJY-Ⅲ型和湖南力合LHGY-2000型。5.灌浆压力控制：在施工过程中为了避免抬动破坏,建立了注入率与最大灌浆压力的关系。帷幕灌浆主要技术指标坝基渗控设计采用常规防渗排水与封闭抽排相结合的方案。1.孔深与段长：孔深按H≥1/3h+c与深入相对不透水岩体顶板以下5m控制，同时要求终孔段应满足透水率≤1Lu、单耗q≤20kg/m，否则自动加深；灌浆段长第一段2m，第二段1m，第三段2m，以下各段5m。2.灌浆压力：设计灌浆压力按不小于1.5倍坝前水头考虑，灌浆压力值见下表1：3.灌浆材料与浆液配比：灌浆材料采用湿磨细水泥，细度要求D97<40μm，现场按D95<40μm按制。采用3∶1、2∶1、1∶1、0.6∶1,4个比级。4.灌浆施工方法：按分序加密的原则，采用“小口径、孔口封闭、自上而下、孔内循环、高压灌浆”方法。5.结束标准：在设计压力下，1～3段注入率小于0.4L/min、以下各段小于1.0L/min，延续灌注时间不少于90min。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页6.质量合格标准：质量合格标准q≤1.0Lu,接触段及其下一段的合格率应为100%,以下各段应达90%以上,且q应≤2.0Lu。帷幕灌浆特殊情况1.灌浆过程中，发现冒浆漏浆，应根据具体情况采用嵌缝、表面封堵、低压、浓浆、限流、限量、间歇灌浆等方法进行处理。2.帷幕灌浆过程中发生串浆时，如串浆孔具备灌浆条件，可以同时进行灌浆。应一泵灌一孔。否则应将串浆孔用塞塞住，持灌浆孔灌浆结束后。串浆孔并行扫孔、冲洗，而后继续钻进和灌浆。3.灌浆工作必须连续进行，若因故中断，可按照下述原则进行处理：(1)应及早恢复灌浆。否则应立即冲洗钻孔，而后恢复灌浆。若无法冲洗或冲洗无效，则应进行扫孔，而后恢复灌浆。(2)恢复灌浆时，应使用开灌比级的水泥浆进行灌注。如注入率与中断前的相近，即可改用中断前比级的水泥浆继续灌注；如注入率较中断前的减少较多，则浆液应逐级加浓继续灌注。(3)恢复灌浆后，如注入率较中断前的减少很多，且在短时间内停止吸浆，应采取补救措施。4.涌水问题：涌水是由于坝基岩体裂隙水在四周河水水压传递下，当钻孔揭露裂隙含水带后，地下水的排泄释放过程，属于地下水正常迳流。对钻孔涌水问题，采取如下措施：对涌水严重部位，增加灌浆孔深、改单排帷幕为双排帷幕，加密灌浆孔；对涌水孔段，提高灌浆压力（设计压力+涌水压力）；提高结束标准，要求屏浆时间不少于1h，闭浆待凝24～48h。通过以上处理后，涌水孔段灌后扫孔均无涌水，且钻孔涌水量与涌水孔段频率随帷幕灌浆排序、孔序增加而减少。5.灌浆段注入量大，灌浆难于结束时，可选用下列措施处理：(1)低压、浓浆、限流、限量、间歇灌浆；(2)浆液中掺加速凝剂；(3)灌注稳定浆液或混合浆液。该段经处理后仍应扫孔，重新依照技术要求进行灌浆，直至3.8.6灌浆过程中如回浆变浓，宜换用相同水灰比的新浆进行灌注，若效果不明显，延续灌注30m...
