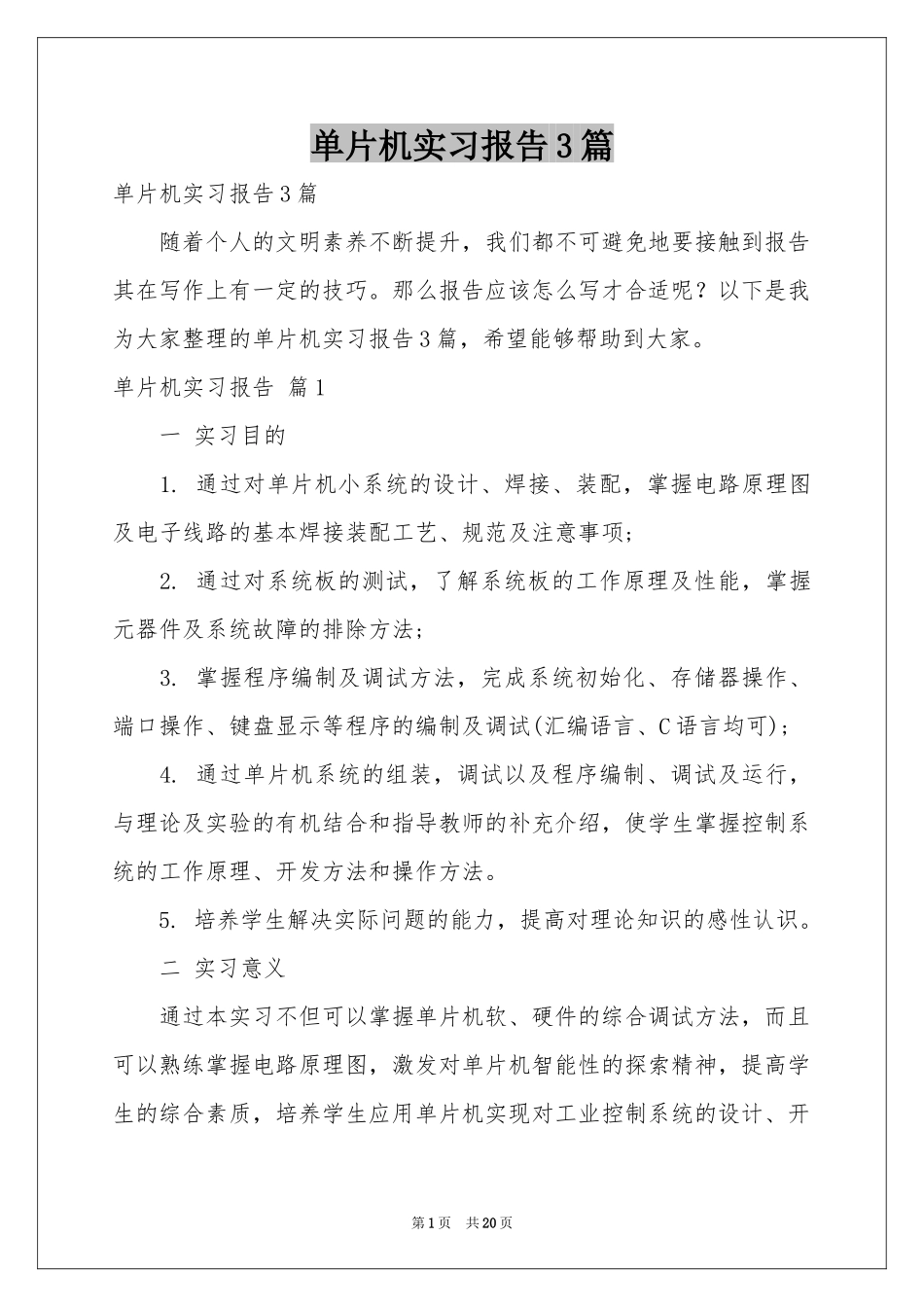

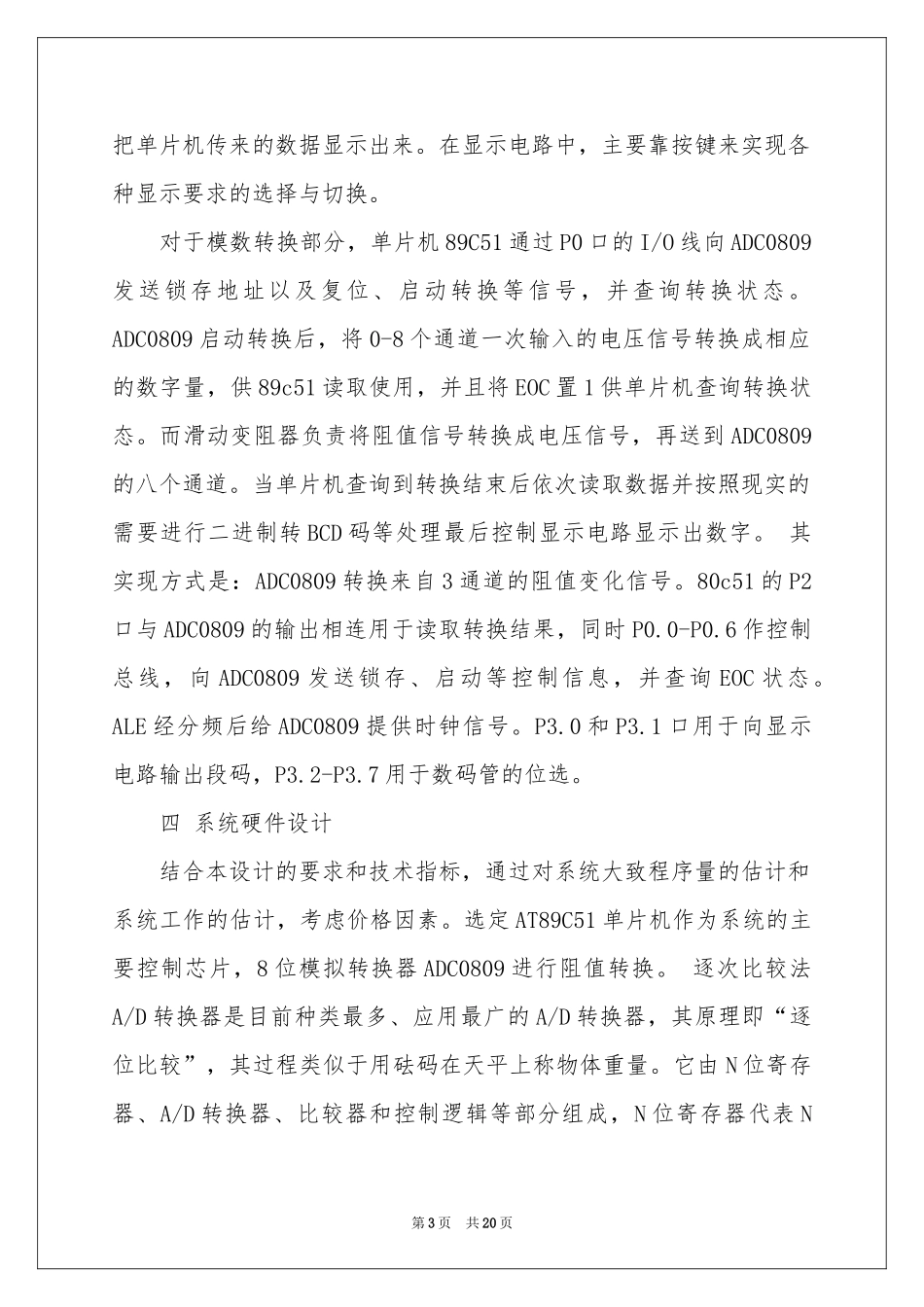

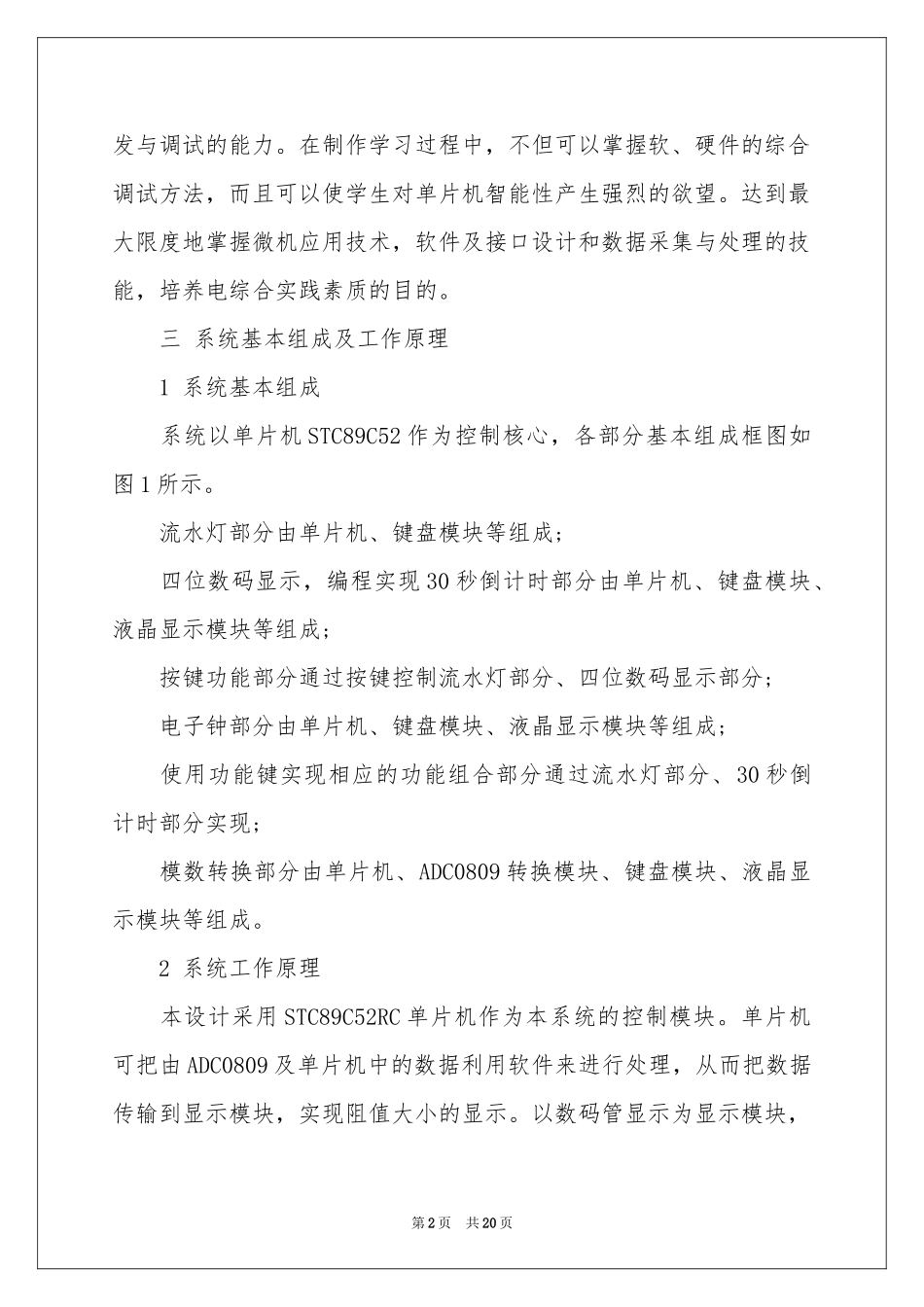

单片机实习报告3篇单片机实习报告3篇随着个人的文明素养不断提升，我们都不可避免地要接触到报告其在写作上有一定的技巧。那么报告应该怎么写才合适呢？以下是我为大家整理的单片机实习报告3篇，希望能够帮助到大家。单片机实习报告篇1一实习目的1.通过对单片机小系统的设计、焊接、装配，掌握电路原理图及电子线路的基本焊接装配工艺、规范及注意事项;2.通过对系统板的测试，了解系统板的工作原理及性能，掌握元器件及系统故障的排除方法;3.掌握程序编制及调试方法，完成系统初始化、存储器操作、端口操作、键盘显示等程序的编制及调试(汇编语言、C语言均可);4.通过单片机系统的组装，调试以及程序编制、调试及运行，与理论及实验的有机结合和指导教师的补充介绍，使学生掌握控制系统的工作原理、开发方法和操作方法。5.培养学生解决实际问题的能力，提高对理论知识的感性认识。二实习意义通过本实习不但可以掌握单片机软、硬件的综合调试方法，而且可以熟练掌握电路原理图，激发对单片机智能性的探索精神，提高学生的综合素质，培养学生应用单片机实现对工业控制系统的设计、开第1页共20页发与调试的能力。在制作学习过程中，不但可以掌握软、硬件的综合调试方法，而且可以使学生对单片机智能性产生强烈的欲望。达到最大限度地掌握微机应用技术，软件及接口设计和数据采集与处理的技能，培养电综合实践素质的目的。三系统基本组成及工作原理1系统基本组成系统以单片机STC89C52作为控制核心，各部分基本组成框图如图1所示。流水灯部分由单片机、键盘模块等组成;四位数码显示，编程实现30秒倒计时部分由单片机、键盘模块、液晶显示模块等组成;按键功能部分通过按键控制流水灯部分、四位数码显示部分;电子钟部分由单片机、键盘模块、液晶显示模块等组成;使用功能键实现相应的功能组合部分通过流水灯部分、30秒倒计时部分实现;模数转换部分由单片机、ADC0809转换模块、键盘模块、液晶显示模块等组成。2系统工作原理本设计采用STC89C52RC单片机作为本系统的控制模块。单片机可把由ADC0809及单片机中的数据利用软件来进行处理，从而把数据传输到显示模块，实现阻值大小的显示。以数码管显示为显示模块，第2页共20页把单片机传来的数据显示出来。在显示电路中，主要靠按键来实现各种显示要求的选择与切换。对于模数转换部分，单片机89C51通过P0口的I/O线向ADC0809发送锁存地址以及复位、启动转换等信号，并查询转换状态。ADC0809启动转换后，将0-8个通道一次输入的电压信号转换成相应的数字量，供89c51读取使用，并且将EOC置1供单片机查询转换状态。而滑动变阻器负责将阻值信号转换成电压信号，再送到ADC0809的八个通道。当单片机查询到转换结束后依次读取数据并按照现实的需要进行二进制转BCD码等处理最后控制显示电路显示出数字。其实现方式是：ADC0809转换来自3通道的阻值变化信号。80c51的P2口与ADC0809的输出相连用于读取转换结果，同时P0.0-P0.6作控制总线，向ADC0809发送锁存、启动等控制信息，并查询EOC状态。ALE经分频后给ADC0809提供时钟信号。P3.0和P3.1口用于向显示电路输出段码，P3.2-P3.7用于数码管的位选。四系统硬件设计结合本设计的要求和技术指标，通过对系统大致程序量的估计和系统工作的估计，考虑价格因素。选定AT89C51单片机作为系统的主要控制芯片，8位模拟转换器ADC0809进行阻值转换。逐次比较法A/D转换器是目前种类最多、应用最广的A/D转换器，其原理即“逐位比较”，其过程类似于用砝码在天平上称物体重量。它由N位寄存器、A/D转换器、比较器和控制逻辑等部分组成，N位寄存器代表N第3页共20页位二进制码。目前应用最广的逐次比较法A/D转换器有ADC0809。它是一种8路模拟输入8位数字输出的逐次比较法A/D转换器件。其主要性能指标和特性如下：分表率：8位转换时间：取决于芯片时钟频率，转换一次时间位64个时钟周期单一电源：+5v模拟输入电压范围：单极性0-+5v;双极性-5v-+5v具有可控三态输出锁存器启动转换控制位脉冲式，上升沿使内部所有寄存器清零，下降沿使A/D转换开始。通过以上性能比较，我们不难看出ADC0809满足本设计的要求，所以本设计采用ADC0809作为A...
