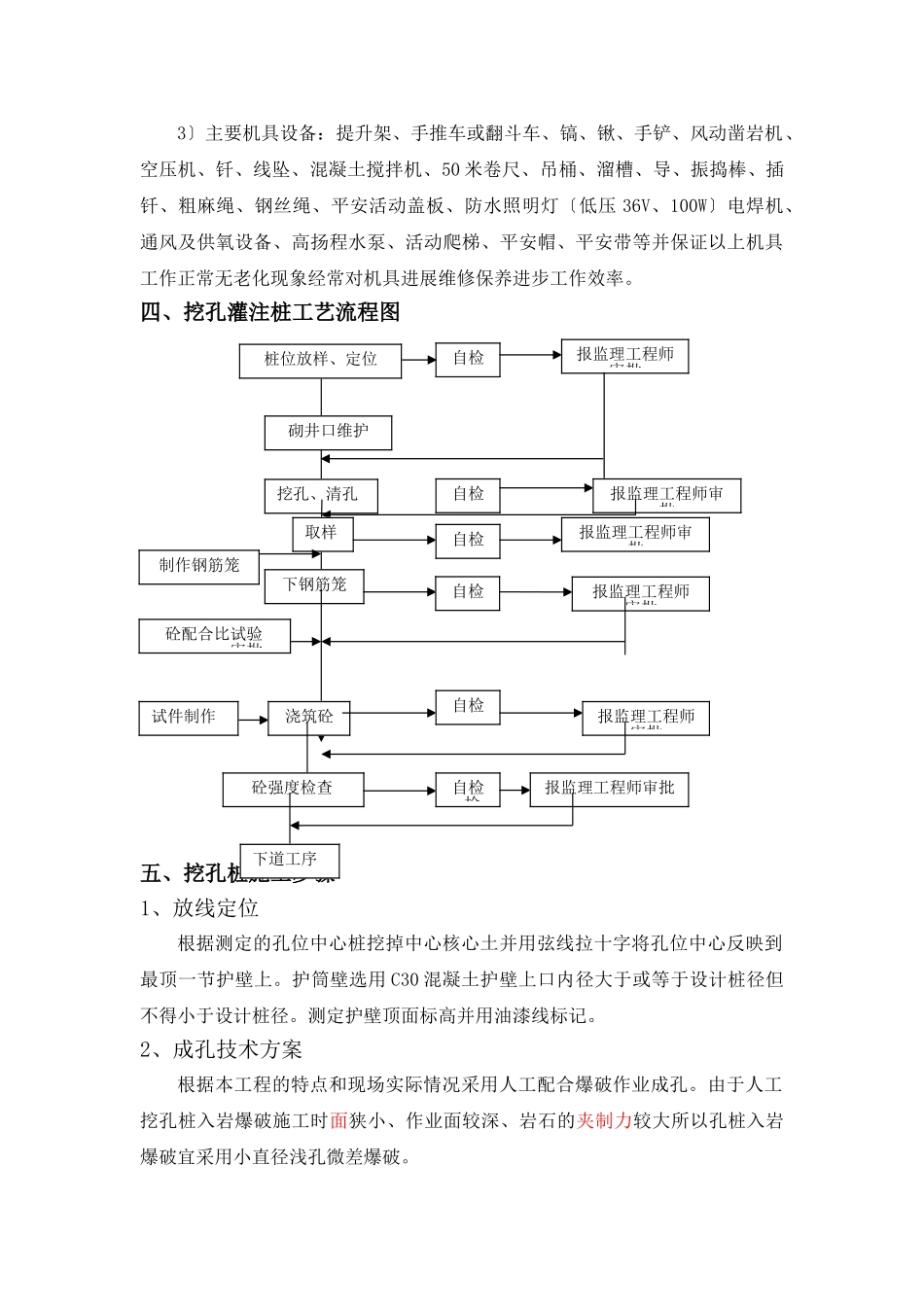

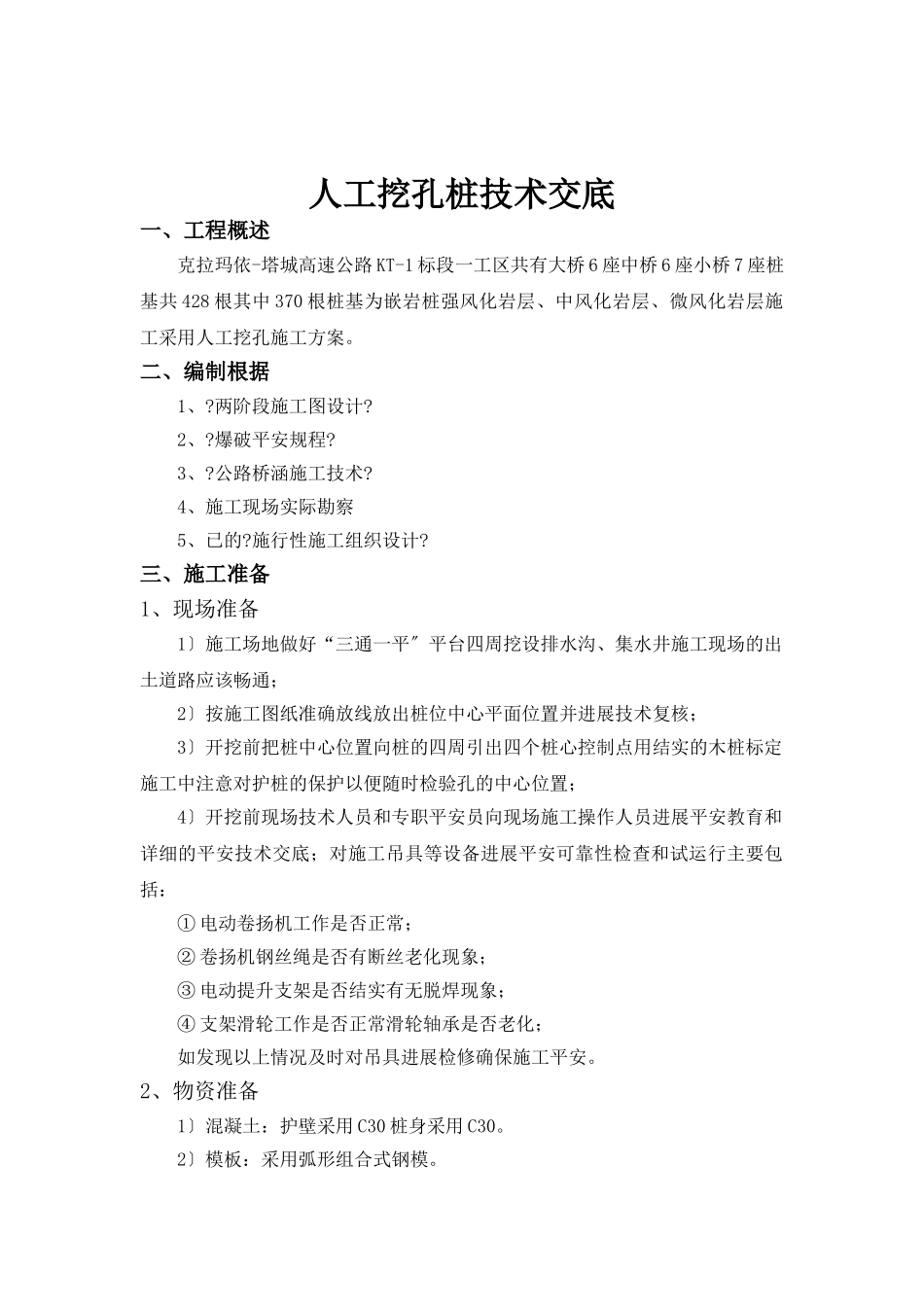

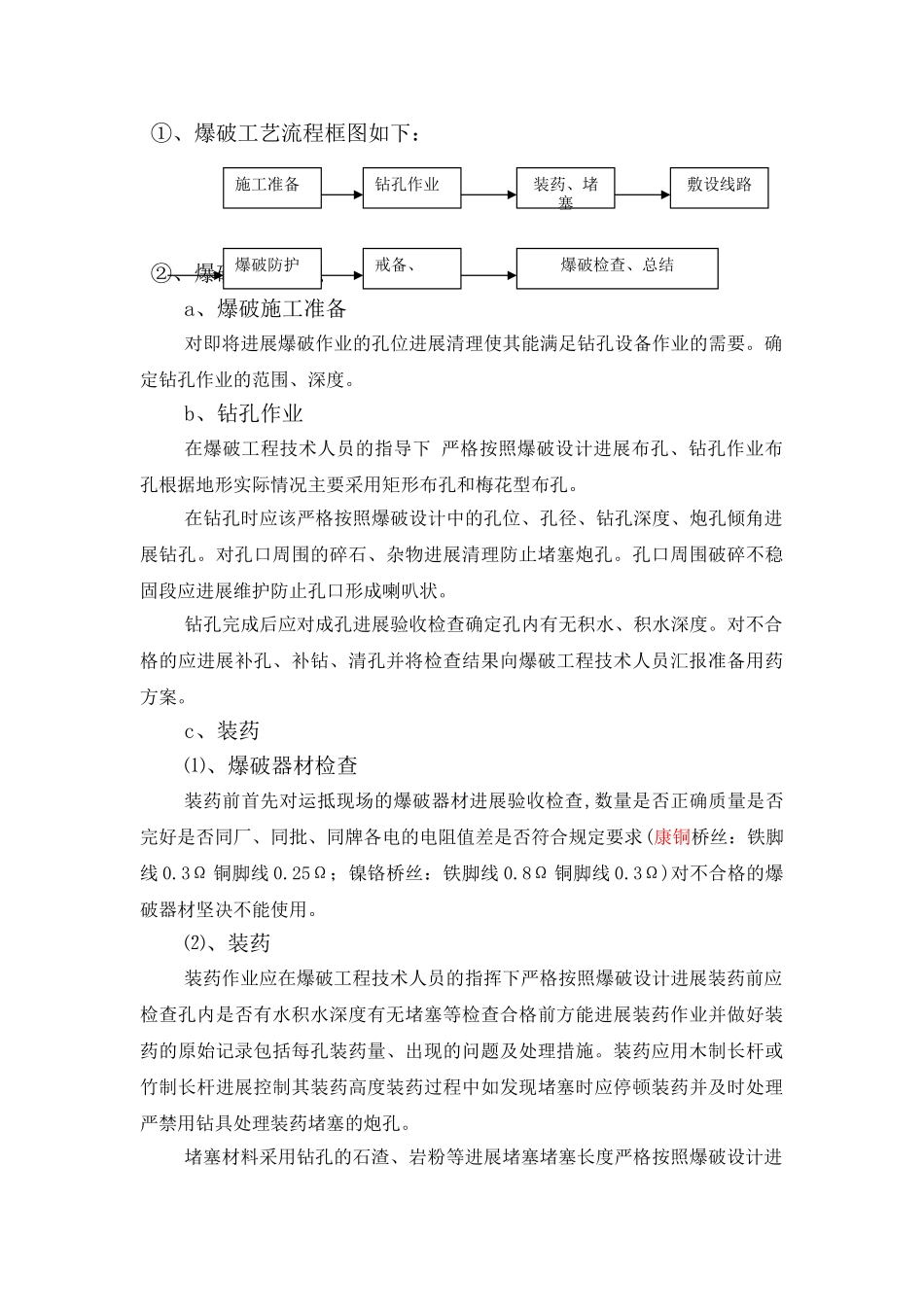

人工挖孔桩技术交底一、工程概述克拉玛依-塔城高速公路KT-1标段一工区共有大桥6座中桥6座小桥7座桩基共428根其中370根桩基为嵌岩桩强风化岩层、中风化岩层、微风化岩层施工采用人工挖孔施工方案。二、编制根据1、?两阶段施工图设计?2、?爆破平安规程?3、?公路桥涵施工技术?4、施工现场实际勘察5、已的?施行性施工组织设计?三、施工准备1、现场准备1〕施工场地做好“三通一平〞平台四周挖设排水沟、集水井施工现场的出土道路应该畅通；2〕按施工图纸准确放线放出桩位中心平面位置并进展技术复核；3〕开挖前把桩中心位置向桩的四周引出四个桩心控制点用结实的木桩标定施工中注意对护桩的保护以便随时检验孔的中心位置；4〕开挖前现场技术人员和专职平安员向现场施工操作人员进展平安教育和详细的平安技术交底；对施工吊具等设备进展平安可靠性检查和试运行主要包括：①电动卷扬机工作是否正常；②卷扬机钢丝绳是否有断丝老化现象；③电动提升支架是否结实有无脱焊现象；④支架滑轮工作是否正常滑轮轴承是否老化；如发现以上情况及时对吊具进展检修确保施工平安。2、物资准备1〕混凝土：护壁采用C30桩身采用C30。2〕模板：采用弧形组合式钢模。3〕主要机具设备：提升架、手推车或翻斗车、镐、锹、手铲、风动凿岩机、空压机、钎、线坠、混凝土搅拌机、50米卷尺、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯〔低压36V、100W〕电焊机、通风及供氧设备、高扬程水泵、活动爬梯、平安帽、平安带等并保证以上机具工作正常无老化现象经常对机具进展维修保养进步工作效率。四、挖孔灌注桩工艺流程图五、挖孔桩施工步骤1、放线定位根据测定的孔位中心桩挖掉中心核心土并用弦线拉十字将孔位中心反映到最顶一节护壁上。护筒壁选用C30混凝土护壁上口内径大于或等于设计桩径但不得小于设计桩径。测定护壁顶面标高并用油漆线标记。2、成孔技术方案根据本工程的特点和现场实际情况采用人工配合爆破作业成孔。由于人工挖孔桩入岩爆破施工时面狭小、作业面较深、岩石的夹制力较大所以孔桩入岩爆破宜采用小直径浅孔微差爆破。自检报监理工程师审批砌井口维护挖孔、清孔自检报监理工程师审批取样自检报监理工程师审批制作钢筋笼下钢筋笼自检报监理工程师审批砼配合比试验审批浇筑砼试件制作自检报监理工程师审批砼强度检查下道工序自检检报监理工程师审批桩位放样、定位①、爆破工艺流程框图如下：②、爆破施工组织a、爆破施工准备对即将进展爆破作业的孔位进展清理使其能满足钻孔设备作业的需要。确定钻孔作业的范围、深度。b、钻孔作业在爆破工程技术人员的指导下严格按照爆破设计进展布孔、钻孔作业布孔根据地形实际情况主要采用矩形布孔和梅花型布孔。在钻孔时应该严格按照爆破设计中的孔位、孔径、钻孔深度、炮孔倾角进展钻孔。对孔口周围的碎石、杂物进展清理防止堵塞炮孔。孔口周围破碎不稳固段应进展维护防止孔口形成喇叭状。钻孔完成后应对成孔进展验收检查确定孔内有无积水、积水深度。对不合格的应进展补孔、补钻、清孔并将检查结果向爆破工程技术人员汇报准备用药方案。c、装药⑴、爆破器材检查装药前首先对运抵现场的爆破器材进展验收检查,数量是否正确质量是否完好是否同厂、同批、同牌各电的电阻值差是否符合规定要求(康铜桥丝：铁脚线0.3Ω铜脚线0.25Ω；镍铬桥丝：铁脚线0.8Ω铜脚线0.3Ω)对不合格的爆破器材坚决不能使用。⑵、装药装药作业应在爆破工程技术人员的指挥下严格按照爆破设计进展装药前应检查孔内是否有水积水深度有无堵塞等检查合格前方能进展装药作业并做好装药的原始记录包括每孔装药量、出现的问题及处理措施。装药应用木制长杆或竹制长杆进展控制其装药高度装药过程中如发现堵塞时应停顿装药并及时处理严禁用钻具处理装药堵塞的炮孔。堵塞材料采用钻孔的石渣、岩粉等进展堵塞堵塞长度严格按照爆破设计进施工准备钻孔作业装药、堵塞敷设线路爆破防护戒备、爆破检查、总结展不得自行增加药量或改变堵塞长度如需调整应征得现场技术人员和监理工程师的同意并作好变更记录堵塞时应防止堵塞悬空保证堵塞材料的实不得将导线拉得过紧防止被砸断、...
