锚杆及土钉墙监理质量控制措施(详细)VIP免费

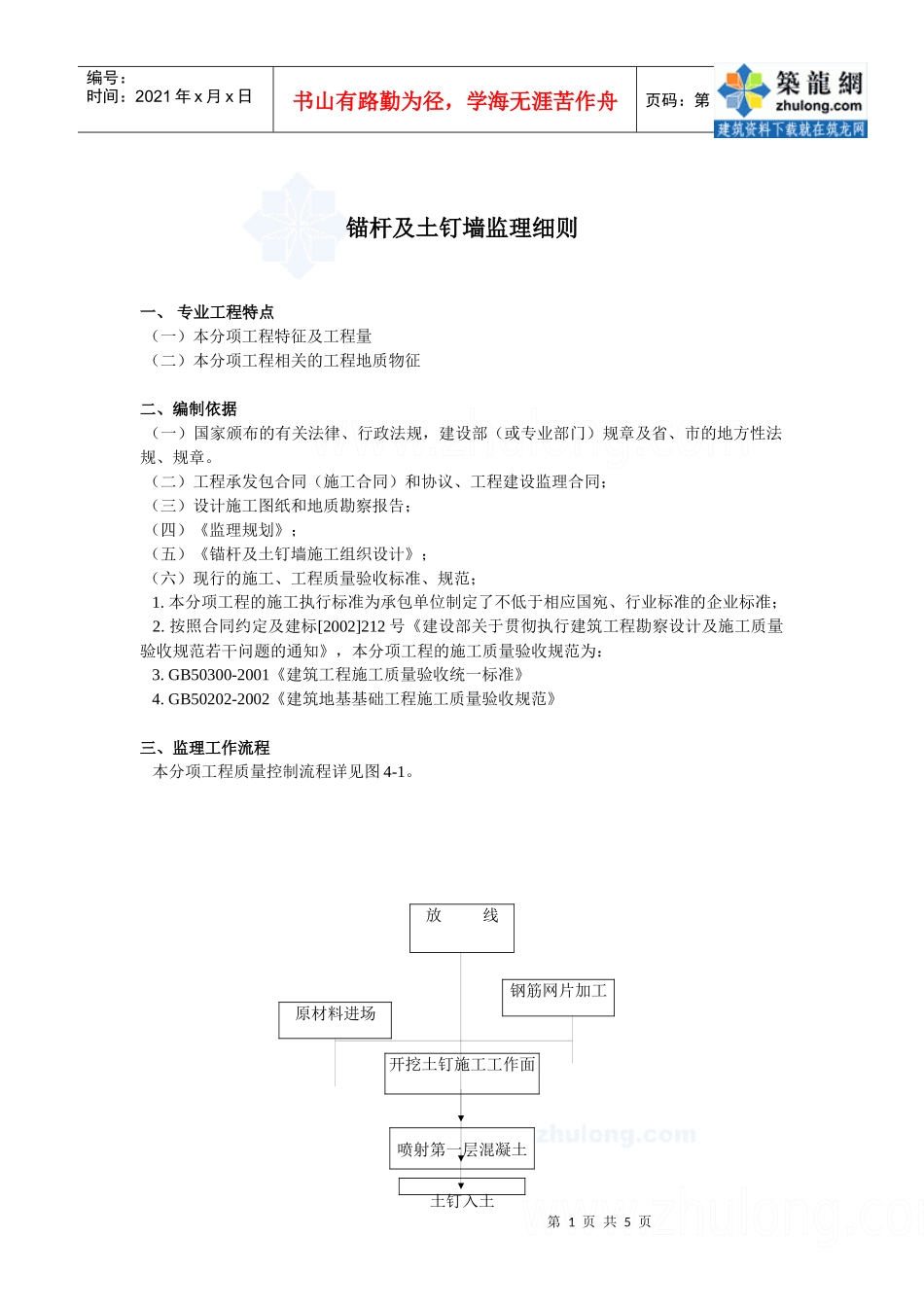

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页锚杆及土钉墙监理细则一、专业工程特点（一）本分项工程特征及工程量（二）本分项工程相关的工程地质物征二、编制依据（一）国家颁布的有关法律、行政法规，建设部（或专业部门）规章及省、市的地方性法规、规章。（二）工程承发包合同（施工合同）和协议、工程建设监理合同；（三）设计施工图纸和地质勘察报告；（四）《监理规划》；（五）《锚杆及土钉墙施工组织设计》；（六）现行的施工、工程质量验收标准、规范；1.本分项工程的施工执行标准为承包单位制定了不低于相应国宛、行业标准的企业标准；2.按照合同约定及建标[2002]212号《建设部关于贯彻执行建筑工程勘察设计及施工质量验收规范若干问题的通知》，本分项工程的施工质量验收规范为：3.GB50300-2001《建筑工程施工质量验收统一标准》4.GB50202-2002《建筑地基基础工程施工质量验收规范》三、监理工作流程本分项工程质量控制流程详见图4-1。放线原材料进场钢筋网片加工开挖土钉施工工作面喷射第一层混凝土土钉入土第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页图4-1工程质量控制流程四、监理工作的控制要点及目标值（一）本分项工程监理工作目标按照《监理规划》制定的本工程监理工作总目标的要求，本分项工程监理工作目标如下：质量目标进度目标投资目标安全目标（二）本分项工程监理工作的控制要点1．材料要求：水泥拌合水土钉骨料2．施工过程质量控制土钉作业面应分层分段开挖，分层分段支护，开挖作业面应在24h内完成支护，不宜一次挖二层或全面开挖；锚杆或土钉墙施工设备挖机、钻机、村浆泵、拌合机应选型适当，运转正常，压浆泵流量计经鉴定计量正确；施工前已完成监测点的布设，并完成初读数测试工作；土钉钢管打入前，按土钉打入的设计斜度制作一操作平台，紧靠土钉墙墙面安放钢管沿操作平台面打入，保证土钉与墙的夹角与设计相符；打入钢管后要立即注浆，注浆采用封闭试压力灌浆；钢筋网片钢筋间距误差不大于10mm，可采用绑扎连接，网片搭接不小于300mm；喷射顺序应自上而下，射流方向垂直指向喷射面；分层分段支护体施工后，应检查坡顶或坡面位移，坡顶沉降及周围环境变化如有异常情况应采取措施，放慢施工速度，待恢复正常后方可继续施工。3．锚杆及土钉墙支护工程质量检验标准如表4-1。安装钢筋网片及加强筋喷射第二层混凝土土钉注浆养护土方开挖第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页序号项目允许偏差单位数值1锚杆（土钉）长度mm±302锚杆锁定力符合设计要求3锚杆或土钉位置Mm±1004钻孔倾斜度度±15浆体强度符合设计要求6注浆量大于理论计算浆量7土钉墙厚度mm±1008墙体强度符合设计要求五、监理工作的方法及措施以“坚持以预防为主，重点进行事前控制；既要支持质量标准，严格检查，更应热情帮促”为原则，以审查承包单位报来的技术文件、施工方案和直接进行现场检查、旁站、事后验收等手段实现本分项工程的质量监理目标。（一）审核承包单位报来的技术文件、施工方案1．审核施工组织设计。通过审核承包单位上报的施工组织设计，保证承包单位的施工工艺流程符合设计及验收规范的要求。2．审核测量放线记录。承包单位完成建筑物轴线放样工作后，填写《施工测量放线报验申请表》，并附相关的施工测量方案、线桩校核成果、水准点的引测成果报监理机构，经专业监理工程师复核签认后，承包单位进行下一步桩位放样，承包单位完成桩位放样后，经预检自查符合现行施工质量验收规范要求后，填写《施工测量放线报验申请表》，并附相关《工程测量放线记录》，上报监理机构，经专业监理工程师复核，达到监理工作目标的，予以签认。未经监理机构签认，承包单位不得进行下道工序作业。3．审核锚杆及土钉墙施工记录。锚杆及土钉墙施工结束后，检查承包单位提交的锚杆及土钉墙施工记录，合格后予以签认。4．分项工程验收。施工完成后，进行分项工程验收。5．须提交的其他施工记录：锚杆及土钉墙竣工图锚杆及土钉锁定力测试...
