移动通信集团广东有限公司CMNET-GD标签规范VIP免费

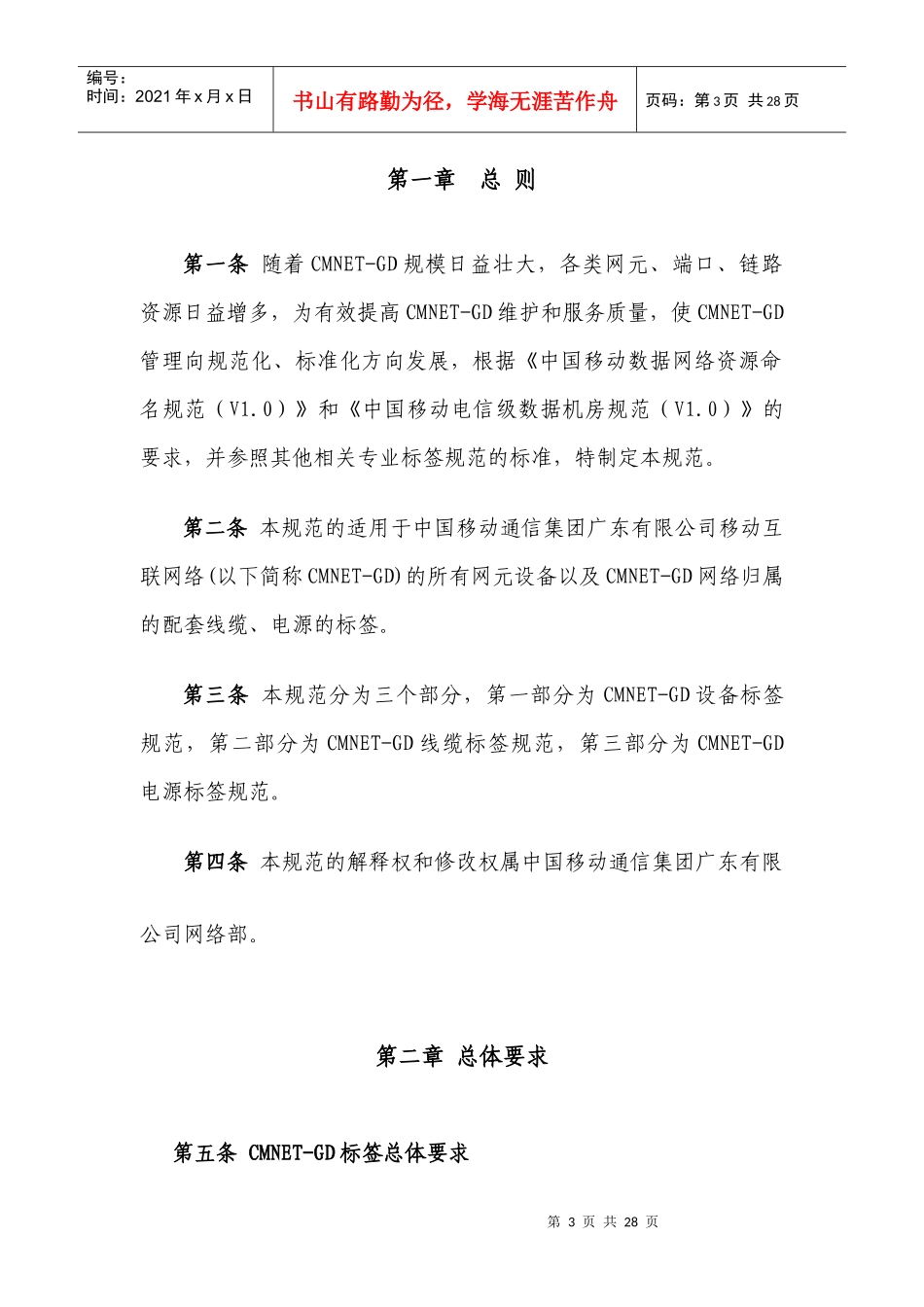

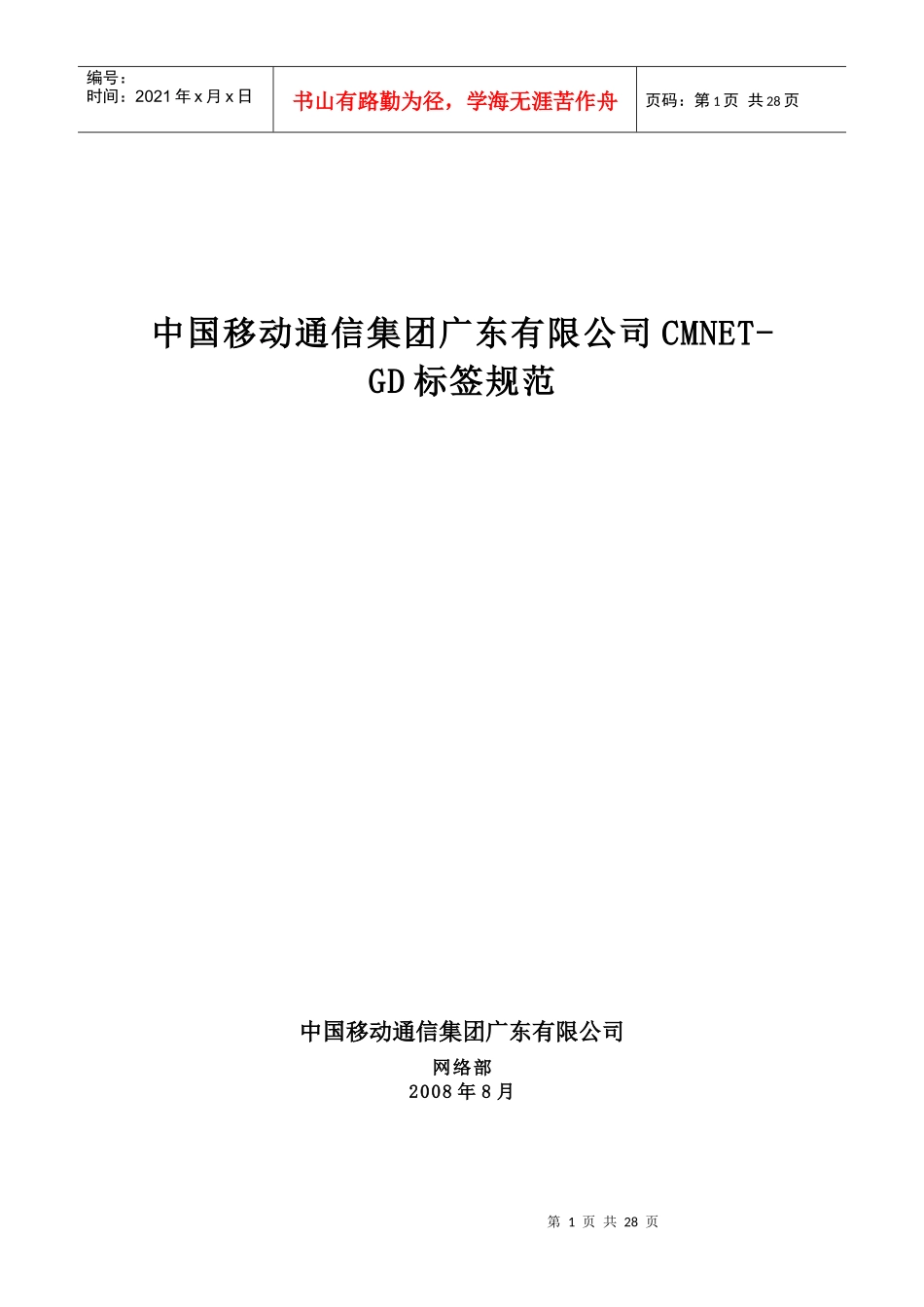

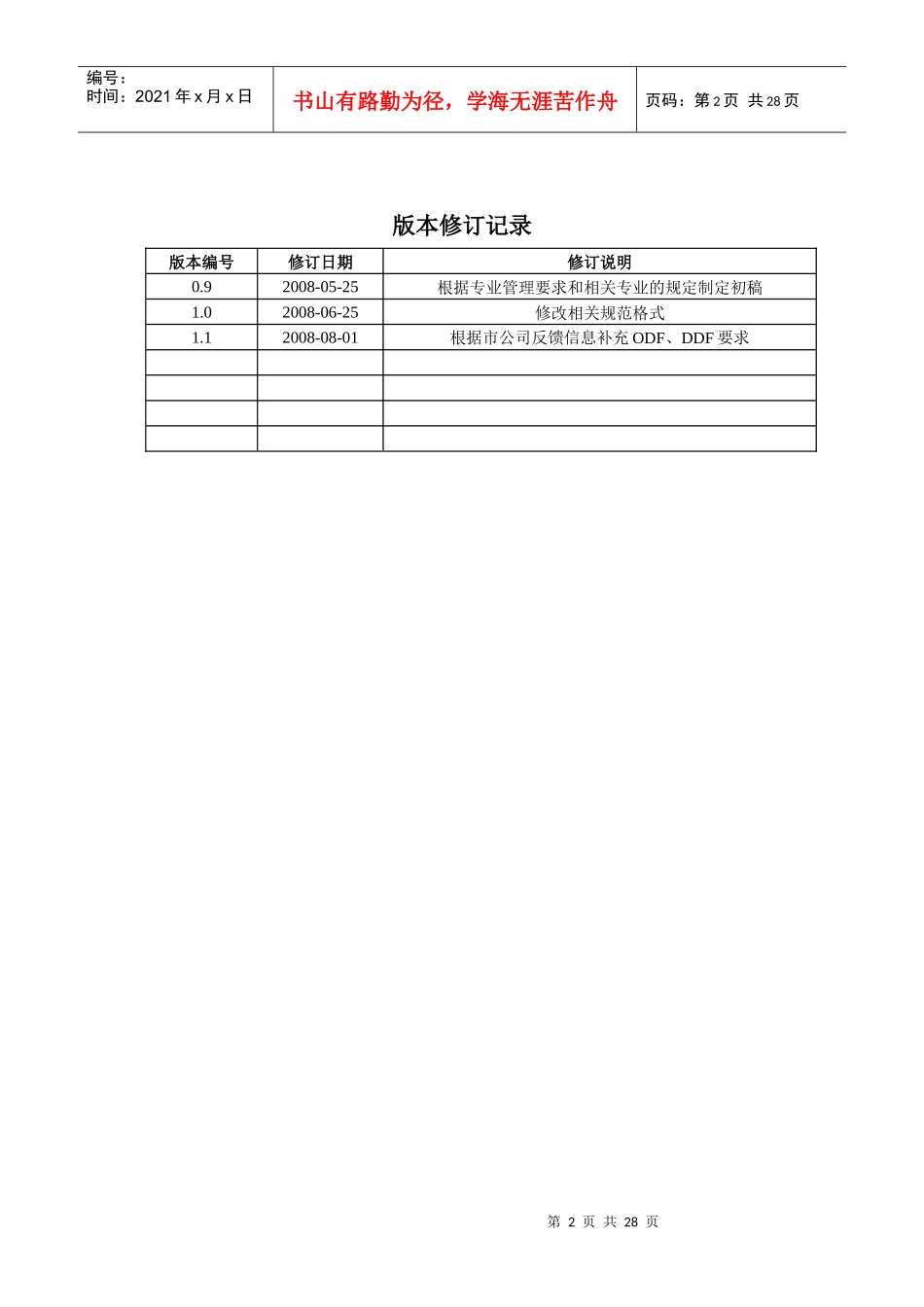

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页中国移动通信集团广东有限公司CMNET-GD标签规范中国移动通信集团广东有限公司网络部2008年8月第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页版本修订记录版本编号修订日期修订说明0.92008-05-25根据专业管理要求和相关专业的规定制定初稿1.02008-06-25修改相关规范格式1.12008-08-01根据市公司反馈信息补充ODF、DDF要求第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页第一章总则第一条随着CMNET-GD规模日益壮大，各类网元、端口、链路资源日益增多，为有效提高CMNET-GD维护和服务质量，使CMNET-GD管理向规范化、标准化方向发展，根据《中国移动数据网络资源命名规范（V1.0）》和《中国移动电信级数据机房规范（V1.0）》的要求，并参照其他相关专业标签规范的标准，特制定本规范。第二条本规范的适用于中国移动通信集团广东有限公司移动互联网络(以下简称CMNET-GD)的所有网元设备以及CMNET-GD网络归属的配套线缆、电源的标签。第三条本规范分为三个部分，第一部分为CMNET-GD设备标签规范，第二部分为CMNET-GD线缆标签规范，第三部分为CMNET-GD电源标签规范。第四条本规范的解释权和修改权属中国移动通信集团广东有限公司网络部。第二章总体要求第五条CMNET-GD标签总体要求第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页（一）标签清晰度、磨损性和附着力的要求要满足UL969标准所规定的相关要求。（二）对于线缆标签，尽量使用覆盖保护膜标签，以旗型方式张贴，标签之间应有明显层次，不能相互遮挡。（三）要求标签的标示必须清晰、简洁、准确。（四）统一工程项目的标签材质、样式、绑扎方式等必须统一，原则上各期工程项目的标签也应统一，材质可采用白色硬塑料等耐用材质。（五）标签主体内容必须打印，不应手写。（六）标签对端信息涉及对端网络设备、传输等其他专业命名信息的，直接采用相关专业的命名规范。第三章CMNET-GD设备标签规范第六条设备标签适用于中国移动数据机房机器设备及客户主机等设备，张贴于设备表面靠近机架中部的醒目位置，且不能遮挡第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页设备的告警面板和灯。第七条设备标签的大小统一为：宽为4.5cm，长为11cm。。标签文字字体和大小建议：英文与数字采用CourierNew字体，中文采用宋体，11号加粗。第八条设备主标签规范要求(一)工程名称：所描述设备所属的工程名称，应该与相关任务书或者合同描述一致。例如：中国移动CMNET-GD骨干网五期工程项目。(二)设备型号：所描述设备的详细型号。设备型号表示设备的生产厂商及设备型号。“该字段严格按照下表规定填写，包括字母大小写。厂商设备型号华为NE40、NE40E、NE80、NE80E、NE5000E、NE20E等思科GSR12416、GSR12816、C6509、C4006、C3640、C4750等JuniperT640、M320、M10等(三)设备逻辑名：所描述设备的逻辑名。设备逻辑名参照《中国移动数据网络资源命名规范（V1.0）》，如有限公司下发命第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页名规范的更新版本，则以有限公司更新版本为准。(四)设备别名：见附录一设备别名列表。(五)设备所属节点：应描述此设备在工程中所处的节点名称，以及机房名称、设备所在楼层和机柜位置。如：广东广州清河东数据机房4楼02机柜、广东顺德全球通机房5楼05机柜。(六)设备用途：应描述此设备在工程项目中的具体用途，描述可与“网络层次和功能”中保持一致。如：核心层路由器、汇聚层路由器、接入层路由器、路由反射器、系统主机及数据库服务器等。(七)设备IP地址：CMNET-GD设备使用Loopback地址，主机设备应标示连接内网网卡的地址。(八)技术支持热线：直接负责此设备技术支援的厂家/集成商热线电话。第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
