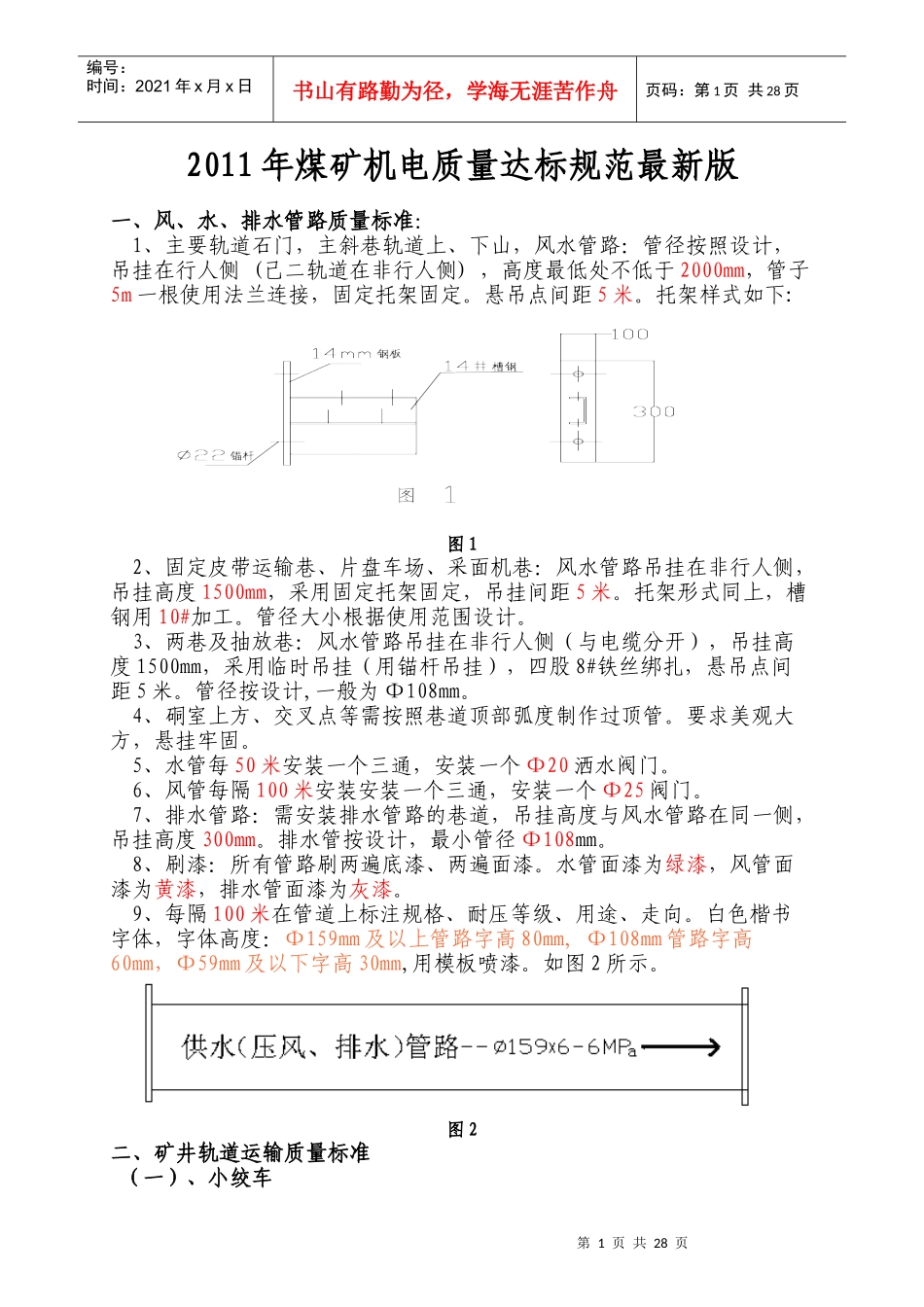

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页2011年煤矿机电质量达标规范最新版一、风、水、排水管路质量标准：1、主要轨道石门，主斜巷轨道上、下山，风水管路：管径按照设计，吊挂在行人侧(己二轨道在非行人侧)，高度最低处不低于2000mm，管子5m一根使用法兰连接，固定托架固定。悬吊点间距5米。托架样式如下:图12、固定皮带运输巷、片盘车场、采面机巷：风水管路吊挂在非行人侧，吊挂高度1500mm，采用固定托架固定，吊挂间距5米。托架形式同上，槽钢用10#加工。管径大小根据使用范围设计。3、两巷及抽放巷：风水管路吊挂在非行人侧（与电缆分开），吊挂高度1500mm，采用临时吊挂（用锚杆吊挂），四股8#铁丝绑扎，悬吊点间距5米。管径按设计,一般为Φ108mm。4、硐室上方、交叉点等需按照巷道顶部弧度制作过顶管。要求美观大方，悬挂牢固。5、水管每50米安装一个三通，安装一个Φ20洒水阀门。6、风管每隔100米安装安装一个三通，安装一个Φ25阀门。7、排水管路：需安装排水管路的巷道，吊挂高度与风水管路在同一侧，吊挂高度300mm。排水管按设计，最小管径Φ108mm。8、刷漆：所有管路刷两遍底漆、两遍面漆。水管面漆为绿漆，风管面漆为黄漆，排水管面漆为灰漆。9、每隔100米在管道上标注规格、耐压等级、用途、走向。白色楷书字体，字体高度：Φ159mm及以上管路字高80mm,Φ108mm管路字高60mm，Φ59mm及以下字高30mm,用模板喷漆。如图2所示。图2二、矿井轨道运输质量标准（一）、小绞车第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页1、小绞车安装：使用期超过3个月的绞车，必须施工固定混凝土绞车基础，基础尺寸：JD-11.4绞车不小于1.2米×1.2×1米（长*宽*深），JD-25及以上绞车基础尺寸按照说明书要求施工，回柱绞车只有随采面推进而移动的才能使用压柱（四压两戗），其余必须打基础。2、钢丝绳及钩头、保险绳：钢丝绳尾部绳头必须用两幅压绳板固定在滚筒上，滚筒上必须经常留不少于3圈摩擦绳，钢丝绳在滚筒上排列整齐。钢丝绳的检验及检查必须符合《煤矿安全规程》第399~406规定，Φ18.5（含）以上的钢丝绳必须每半年剁钩头定期试验。斜巷运输钢丝绳每天至少检查一次，检查项目主要是断丝、磨损、锈蚀和变形等；若发现有断股、打结或锈蚀严重点蚀麻坑形成沟纹、断丝数突然增加、伸长突然加快或外层钢丝松动时，不论断丝数或绳径变细多少，都必须立即更换。钩头及保险绳：钢丝绳钩头，采用绳卡紧固时必须符合以下要求：必须选用与钢丝绳匹配的绳卡。绳卡数量符合下表规定，还应在尾端加一个安全绳卡。(1)、第一个绳卡尽量靠紧护绳环，依次均匀分布，绳卡间距为钢丝绳直径的6～7倍，绳头距安全绳卡的距离不小于140mm，并用细钢丝将绳头捆扎在主绳上。绳卡滑鞍（也称绳卡座或夹板）放在钢丝绳工作时受力的一侧（即主绳侧），“U”型螺栓扣在钢丝绳的尾端（即副绳侧），不得正反交错设置绳卡。拧紧绳卡时由第一个开始往后逐一拧紧。绳卡初次固定后，应待钢丝绳受力后再度紧固，并应拧紧到使两绳直径高度压扁1/3为度。护绳环保持完好。(2)、升降人员和物料用的钢丝绳钩头，采用插接型钩头必须保证插接质量，编插部分的长度不得小于钢丝绳直径的20倍，并不得小于300mm，编插部分应捆扎细钢丝，插接长度应不小于4～5个捻距，并保证护绳环完好不脱落。(3)、斜巷升降物料时，必须加装保险绳。保险绳必须通过计算进行选择，其长度必须和规定串车数量吻合，以防止超挂车。保险绳的绳径应与主绳径相符，保险绳与主钩头的连接，采用绳卡连接，保险绳钩头绳卡不得少于4副，绳卡应与绳径相符。卡接位置在主钩头后面，卡接方式与主钩头相同。如图3所示图3（二）、防跑车及跑车防护1、主要轨道运输斜巷的防跑车及跑车防护装置，其装设必须符合以下要求：(1)、斜巷上部为水平车场时，必须在变坡点上方设置一道标准阻车器，钢丝绳公称直径mm10～2020.1～2828.1～3636.1～40最少绳卡数（个）4567第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页即900轨...
