广州南沙明珠湾开发大厦安全监理规划VIP专享VIP免费

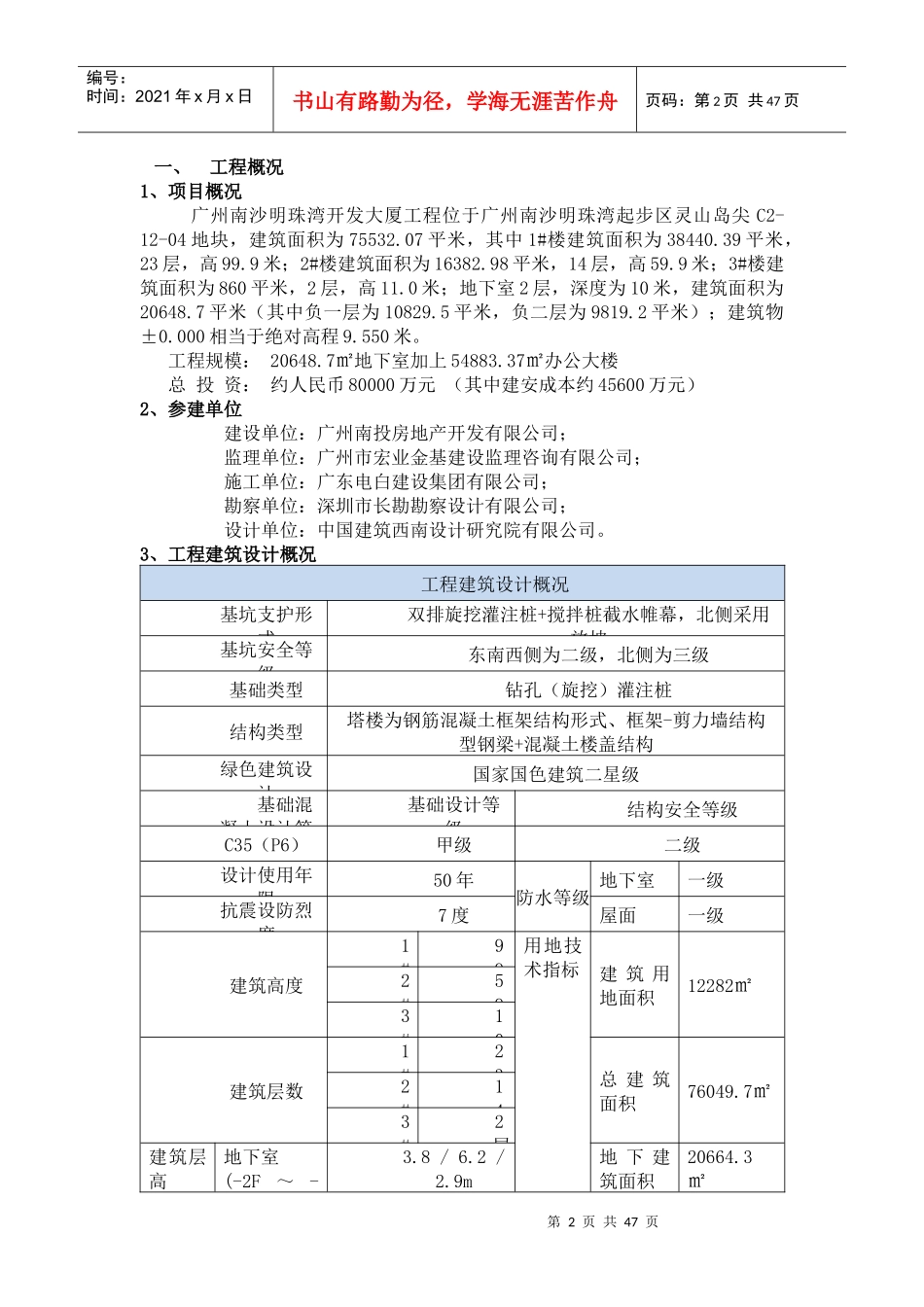

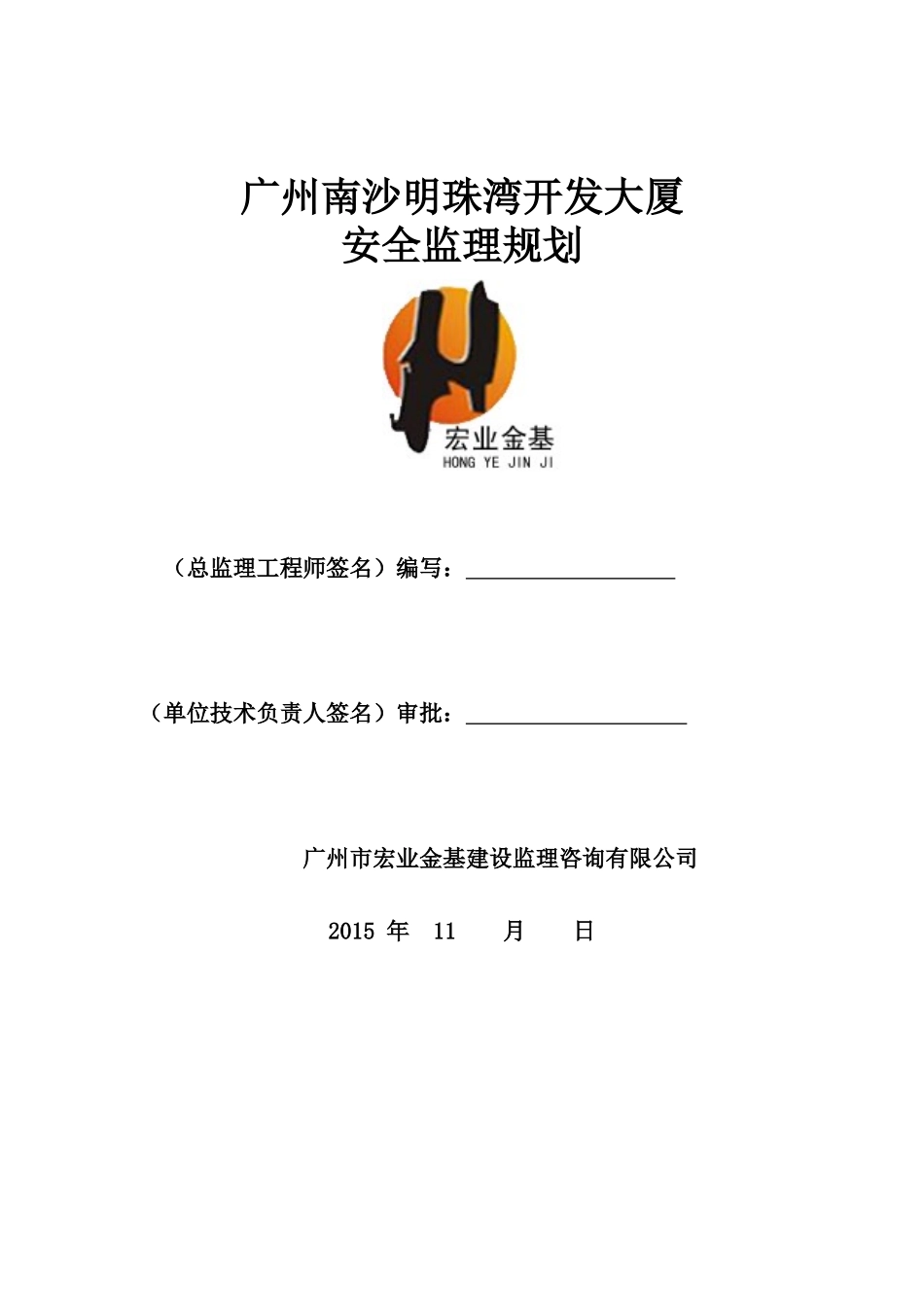

广州南沙明珠湾开发大厦安全监理规划（总监理工程师签名）编写：（单位技术负责人签名）审批：广州市宏业金基建设监理咨询有限公司2015年11月日第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页一、工程概况1、项目概况广州南沙明珠湾开发大厦工程位于广州南沙明珠湾起步区灵山岛尖C2-12-04地块，建筑面积为75532.07平米，其中1#楼建筑面积为38440.39平米，23层，高99.9米；2#楼建筑面积为16382.98平米，14层，高59.9米；3#楼建筑面积为860平米，2层，高11.0米；地下室2层，深度为10米，建筑面积为20648.7平米（其中负一层为10829.5平米，负二层为9819.2平米）；建筑物±0.000相当于绝对高程9.550米。工程规模：20648.7㎡地下室加上54883.37㎡办公大楼总投资：约人民币80000万元（其中建安成本约45600万元）2、参建单位建设单位：广州南投房地产开发有限公司；监理单位：广州市宏业金基建设监理咨询有限公司；施工单位：广东电白建设集团有限公司；勘察单位：深圳市长勘勘察设计有限公司；设计单位：中国建筑西南设计研究院有限公司。3、工程建筑设计概况工程建筑设计概况基坑支护形式双排旋挖灌注桩+搅拌桩截水帷幕，北侧采用放坡基坑安全等级东南西侧为二级，北侧为三级基础类型钻孔（旋挖）灌注桩结构类型塔楼为钢筋混凝土框架结构形式、框架-剪力墙结构型钢梁+混凝土楼盖结构绿色建筑设计国家国色建筑二星级基础混凝土设计等基础设计等级结构安全等级C35（P6）甲级二级设计使用年限50年防水等级地下室一级抗震设防烈度7度屋面一级建筑高度1#99用地技术指标建筑用地面积12282㎡2#593#10建筑层数1#23总建筑面积76049.7㎡2#143#2层建筑层高地下室(-2F～-3.8/6.2/2.9m地下建筑面积20664.3㎡第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页1F、夹层)1号楼标准层（7F～22F）4.2m1号楼1F～6F、24F5.5m/4.4m/4.5m/4.5m/4.5m/4.5m/5.0m地上建筑面积55385.4㎡2号楼1F～6F5.5m/4.5m/4.5m/4.5m/4.5m/4.5m2号楼7F～12F4.0m1、2号楼建筑面积54316.0㎡2号楼13F～14F3.8m3号楼1F5.4m3号楼建筑面积1069.4㎡3号楼2F5.05m建筑高程设计标高±0.000m相当于黄海高程9.550m停车位（地下）499辆4、工程结构设计概况4.1混凝土结构概况建筑抗震设防标准建筑结构安全等级设计基本地震加速度抗震设防烈度建筑场地类别基本风压50年重现期承载力设计二级0.1g7Ⅲ类0.75kN/m20.825kN/m2混凝土强度楼层梁、板混凝土强度等级柱混凝土强度等级墙、连梁混凝土强度等级1号楼B2-B1夹层C35C60C601-6层C35C60C607-10层C35C55C5511-13层C35C50C50第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页14-16层C35C45C4517-18层C35C40C4019-24层屋顶C35C35C352号楼B2-B1层C35C50C501-4层C35C50C505-9层C35C40C4010-15层屋顶C35C35C353号楼C35C35C35板、柱混凝土C35构造柱、圈梁、过梁C20基础垫层、桩护壁C15；基梁、承台、桩C35；抗水底板为防水混凝土C35混凝土特殊外加剂要求的部位采用补偿收缩混凝土的掺加部位（WK复合纤维抗裂剂）地下室底板地下室外墙地下室顶板裙房屋盖地下室梁板裙房梁板水池水箱泳池隔油池化粪池后浇带钢筋及焊条焊条焊条：E43系列用于焊接HPB235钢筋焊接；E43系列用于焊接HPB300钢筋、Q235型钢；E50系列用于焊接HRB335、HRB400钢筋焊接；当HPB235与HRB335钢筋焊接时，用E43系列；当HPB235与HRB400钢筋焊接时，用E50系列；当HRB335与HRB400钢筋焊接时，用E50系列。4.2钢结构工程概况本工程钢结构主要分布于1、2号楼5F、6F、7F之间的钢结构连廊、1号楼5F至6F钢结构楼梯、2号楼14F至15F钢结构楼梯、1号楼-1F至7F钢板剪力墙结构、2号楼5F至7F型钢柱以及1号楼机房顶的擦窗机。第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页钢结构内容钢结构分布区域主要截面材质钢结构连廊1号楼与2号楼之间5F～7FGL1：H800×300×20×34GL2：HN300×150×6.5×9Q345B钢楼梯1号楼5F～6F2号楼14F～15FTL-1:HN400×200×7...
