高压线架设施工方案(DOC38页)VIP免费

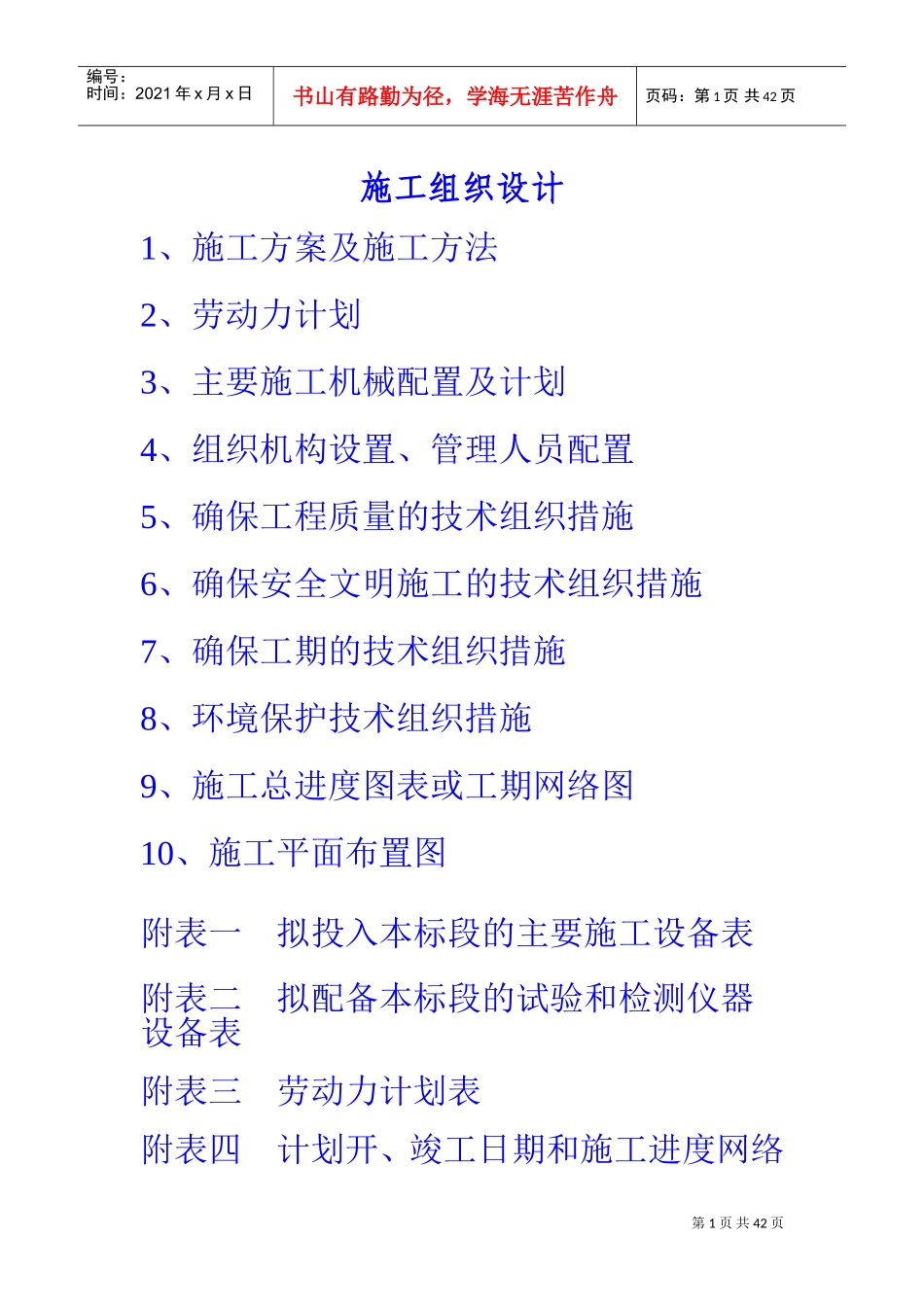

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页施工组织设计1、施工方案及施工方法2、劳动力计划3、主要施工机械配置及计划4、组织机构设置、管理人员配置5、确保工程质量的技术组织措施6、确保安全文明施工的技术组织措施7、确保工期的技术组织措施8、环境保护技术组织措施9、施工总进度图表或工期网络图10、施工平面布置图附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页图附表五施工总平面图附表六临时用地表1、施工方案及施工方法（一）设备基础型钢的制作与安装：工艺流程：基础型钢埋设→搬运和检查接线安装→清理安装→调试1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。2、基础型钢埋设：埋设方法有下列两种:（施工时根据工地的实际情况确定采用何种方式）a直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过1mm，全长不超过5mm。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面5-10mm，水平调好后，可将型钢固定牢固。全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。b预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒(一般大约在30mm左右)，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。埋设型钢时，应先将预留的空位清扫干净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。水平调好后，把预埋的钢筋钩焊在型钢上，使其固定牢固，并用砼填充捣实。第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页埋设的基础型钢应作好接地，接地方法是在型钢两端各焊一段扁钢与接地网相连，型钢露出地面部分应涂一层防锈漆。3、基础型钢的安装应符合下列要求项目允许偏差mm/mmm/全长垂直度〈1〈5水平度〈1〈5位置误差及不平行度〈5基础型钢安装后，其项部宜高出抹平地面10mm。4、基础型钢安装完毕后还应与室内接地网做可靠明显的连接。（二）高压线路架设1、施工工艺流程：2、杆塔的组装：第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页电杆结构根开允许偏差值+30mm，-30mm。电杆结构面与横线路方向担转允许偏差值30mm，双立柱杆塔横担在主柱连接处的高差允许偏差值5%0，直线横杆塔结构允许偏差值3%0，直线杆结构中心与中心桩间横线路方向位移允许偏差值50mm，转角塔结构中心与中心桩见顺线路方向位移允许偏差值50mm。塔材的弯曲度应按现行的国家标准《输电线路铁塔制造技术条件》的规定验收。塔杆组立必须有完整的施工设计。杆塔部件组装有困难是应查明原因，严禁强行组装。螺杆应与结构面垂直，不应有间隙。螺栓紧好后，螺杆丝各露足够的长度，单螺母不应少于两个螺距，双螺母可与螺母相平。加垫片时应超过2个，组装螺栓时，其穿入方向应符合下列规定：a、水平方向由里向外穿，垂直方向由下向上穿。b、顺线路方向由送电侧向受电侧穿，中间面向受电阻力侧由左向右穿3、导线架设第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页a、导地线的展放（1）所有施工人员必须持特种操作证进入施工现场（2）导地线的展放以人力牵引为主，在地形允许的情况下，也可以采用机械牵引的方法。（3）展放过程中，应随时注意放线通道内的情况，尤其是交叉跨越地段，应设专人负责看护。（4）放线过程中，应随时...
