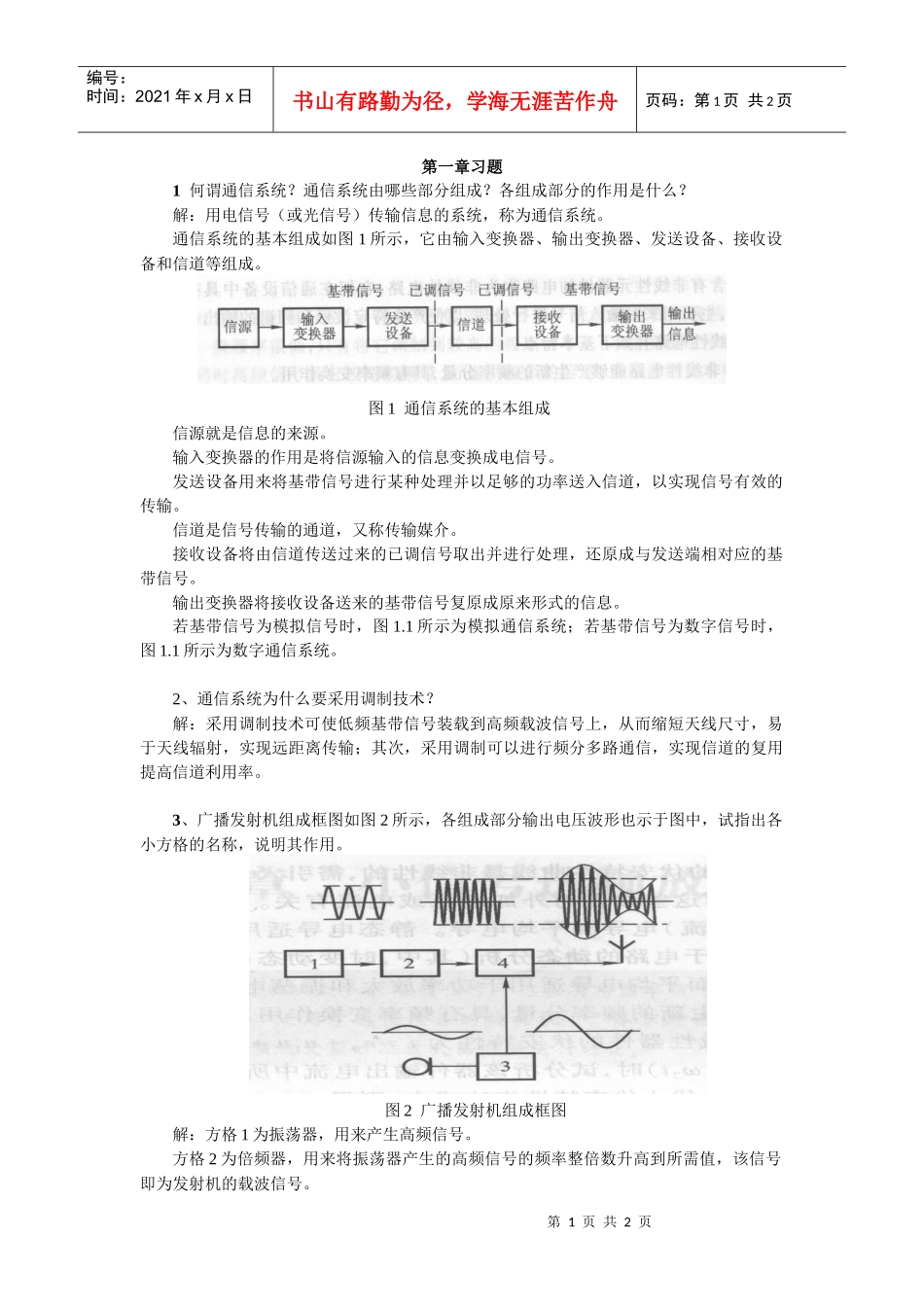

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页第一章习题1何谓通信系统？通信系统由哪些部分组成？各组成部分的作用是什么？解：用电信号（或光信号）传输信息的系统，称为通信系统。通信系统的基本组成如图1所示，它由输入变换器、输出变换器、发送设备、接收设备和信道等组成。图1通信系统的基本组成信源就是信息的来源。输入变换器的作用是将信源输入的信息变换成电信号。发送设备用来将基带信号进行某种处理并以足够的功率送入信道，以实现信号有效的传输。信道是信号传输的通道，又称传输媒介。接收设备将由信道传送过来的已调信号取出并进行处理，还原成与发送端相对应的基带信号。输出变换器将接收设备送来的基带信号复原成原来形式的信息。若基带信号为模拟信号时，图1.1所示为模拟通信系统；若基带信号为数字信号时，图1.1所示为数字通信系统。2、通信系统为什么要采用调制技术？解：采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用提高信道利用率。3、广播发射机组成框图如图2所示，各组成部分输出电压波形也示于图中，试指出各小方格的名称，说明其作用。图2广播发射机组成框图解：方格1为振荡器，用来产生高频信号。方格2为倍频器，用来将振荡器产生的高频信号的频率整倍数升高到所需值，该信号即为发射机的载波信号。第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页方格3为调制信号放大器，为音频放大器，用来放大话筒所产生的微弱话音信号，供给调制器。方格4为振幅调制器，把音频信号装载到高频载波上，输出高频调幅信号，并以足够大的功率输送到天线，然后辐射到空间。4、超外差式接收机中混频器有什么作用？解：混频器是超外差式接收机中的关键部件，它的作用是将接收机接收到的不同载频已调信号变为频率较低且固定的中频已调信号。例如，广播接收机中把接收到的调幅信号载频均变为465kHz中频，将调频信号载频均变为10.7MHz中频。由于中频是固定的，且频率降低了，因此，中频选频放大器可以做到增益高、选择性好且工作稳定，从而使接收机的灵敏度、选择性和稳定性得到极大的改善。5、线性与非线性电阻器件有何区别？非线性器件有何主要作用。解：理想线性电阻器件的伏安特性曲线是线性的，参量只有一个R，其值与外加电压或电流大小无关。非线性电阻器件的伏安特性曲线是非线性的，需引入3个参量，才能比较完整地反映它的特性，而这些参量与外加电压或电流有关。3个参量分别为静态（直流）电导、动态（交流）电导和平均电导。静态电导适用于电路的直流分析，动态（交流）电导适用于电路的动态分析（其中，时变动态（交流）电导适用于频率变换电路的分析），而平均电导适用于功率放大和振荡电路的分析。非线性器件能产生新的频率分量，具有频率变换作用。
