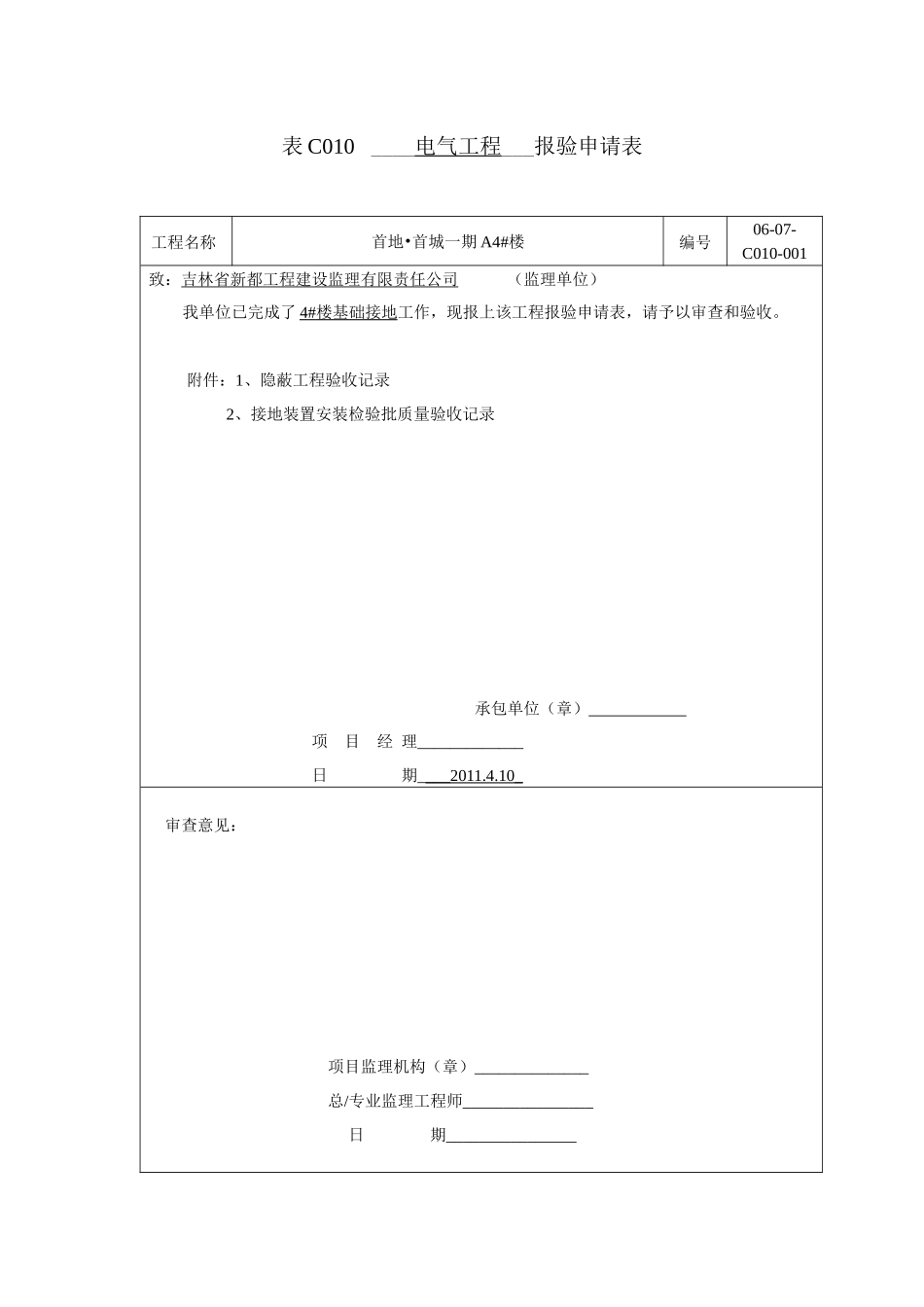

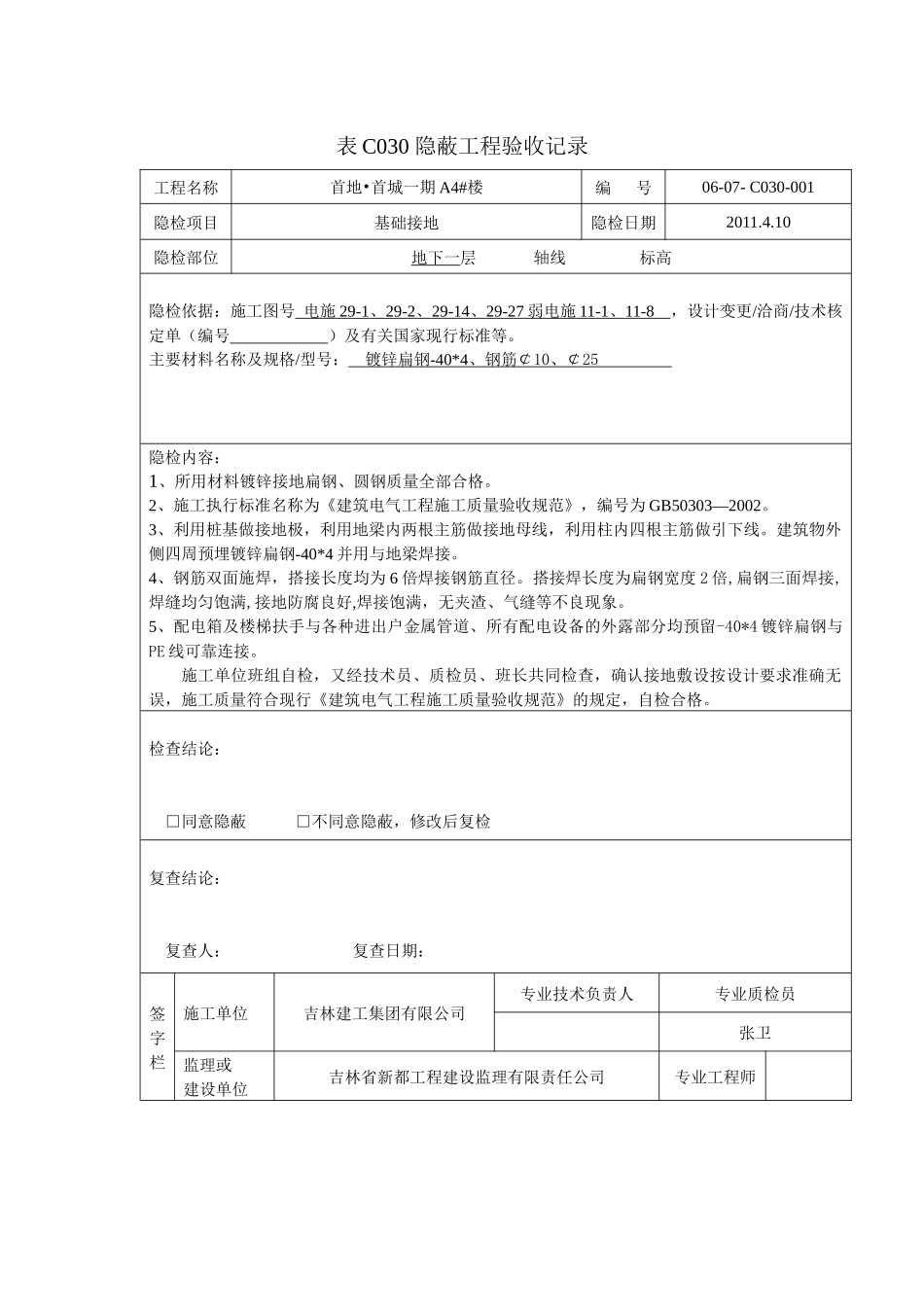

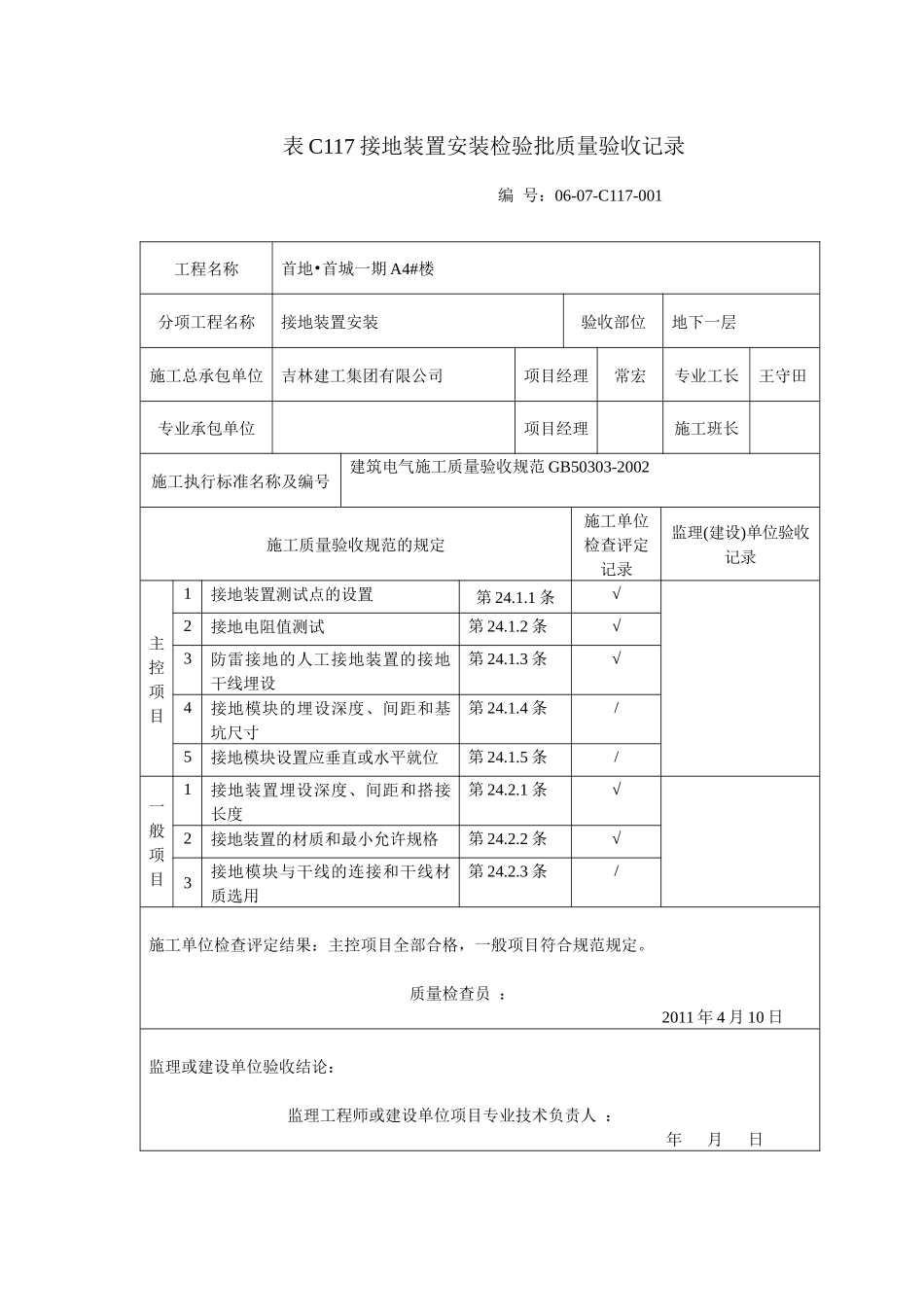

表C010____电气工程___报验申请表工程名称首地•首城一期A4#楼编号06-07-C010-001致：吉林省新都工程建设监理有限责任公司（监理单位）我单位已完成了4#楼基础接地工作，现报上该工程报验申请表，请予以审查和验收。附件：1、隐蔽工程验收记录2、接地装置安装检验批质量验收记录承包单位（章）项目经理_____________日期____2011.4.10_审查意见：项目监理机构（章）______________总/专业监理工程师________________日期________________表C030隐蔽工程验收记录工程名称首地•首城一期A4#楼编号06-07-C030-001隐检项目基础接地隐检日期2011.4.10隐检部位地下一层轴线标高隐检依据：施工图号电施29-1、29-2、29-14、29-27弱电施11-1、11-8，设计变更/洽商/技术核定单（编号）及有关国家现行标准等。主要材料名称及规格/型号：镀锌扁钢-40*4、钢筋￠10、￠25隐检内容：1、所用材料镀锌接地扁钢、圆钢质量全部合格。2、施工执行标准名称为《建筑电气工程施工质量验收规范》，编号为GB50303—2002。3、利用桩基做接地极，利用地梁内两根主筋做接地母线，利用柱内四根主筋做引下线。建筑物外侧四周预埋镀锌扁钢-40*4并用与地梁焊接。4、钢筋双面施焊，搭接长度均为6倍焊接钢筋直径。搭接焊长度为扁钢宽度2倍,扁钢三面焊接,焊缝均匀饱满,接地防腐良好,焊接饱满，无夹渣、气缝等不良现象。5、配电箱及楼梯扶手与各种进出户金属管道、所有配电设备的外露部分均预留-40*4镀锌扁钢与PE线可靠连接。施工单位班组自检，又经技术员、质检员、班长共同检查，确认接地敷设按设计要求准确无误，施工质量符合现行《建筑电气工程施工质量验收规范》的规定，自检合格。检查结论：□同意隐蔽□不同意隐蔽，修改后复检复查结论：复查人：复查日期：签字栏施工单位吉林建工集团有限公司专业技术负责人专业质检员张卫监理或建设单位吉林省新都工程建设监理有限责任公司专业工程师表C117接地装置安装检验批质量验收记录编号：06-07-C117-001工程名称首地•首城一期A4#楼分项工程名称接地装置安装验收部位地下一层施工总承包单位吉林建工集团有限公司项目经理常宏专业工长王守田专业承包单位项目经理施工班长施工执行标准名称及编号建筑电气施工质量验收规范GB50303-2002施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1接地装置测试点的设置第24.1.1条√2接地电阻值测试第24.1.2条√3防雷接地的人工接地装置的接地干线埋设第24.1.3条√4接地模块的埋设深度、间距和基坑尺寸第24.1.4条/5接地模块设置应垂直或水平就位第24.1.5条/一般项目1接地装置埋设深度、间距和搭接长度第24.2.1条√2接地装置的材质和最小允许规格第24.2.2条√3接地模块与干线的连接和干线材质选用第24.2.3条/施工单位检查评定结果：主控项目全部合格，一般项目符合规范规定。质量检查员：2011年4月10日监理或建设单位验收结论：监理工程师或建设单位项目专业技术负责人：年月日表C010____电气工程___报验申请表工程名称首地•首城一期A4#楼编号06-07-C010-002致：吉林省新都工程建设监理有限责任公司（监理单位）我单位已完成了地下一层防雷引下线敷设工作，现报上该工程报验申请表，请予以审查和验收。附件：1、隐蔽工程验收记录2、防雷引下线敷设检验批质量验收记录承包单位（章）项目经理_____________日期____2011.4.25审查意见：项目监理机构（章）______________总/专业监理工程师________________日期________________表C030隐蔽工程验收记录工程名称首地•首城一期A4#楼编号06-07-C030-002隐检项目防雷引下线敷设隐检日期2011.4.25隐检部位地下一层轴线标高隐检依据：施工图号电施29-1、29-2、29-5、29-14弱电施11-1、11-8，设计变更/洽商/技术核定单（编号）及有关国家现行标准等。主要材料名称及规格/型号：钢筋￠10、￠12、￠14隐检内容：1、所用的材料圆钢质量合格。2、施工执行标准名称为《建筑电气工程施工质量验收规范》，编号为GB50303—2002。3、利用构造柱内四根主筋作防雷引下线,防雷引下线连接采用电渣压力焊焊接,搭接长度均为大于4倍直径焊接，防雷引下线与圈梁钢筋可靠连接，钢筋双面...
