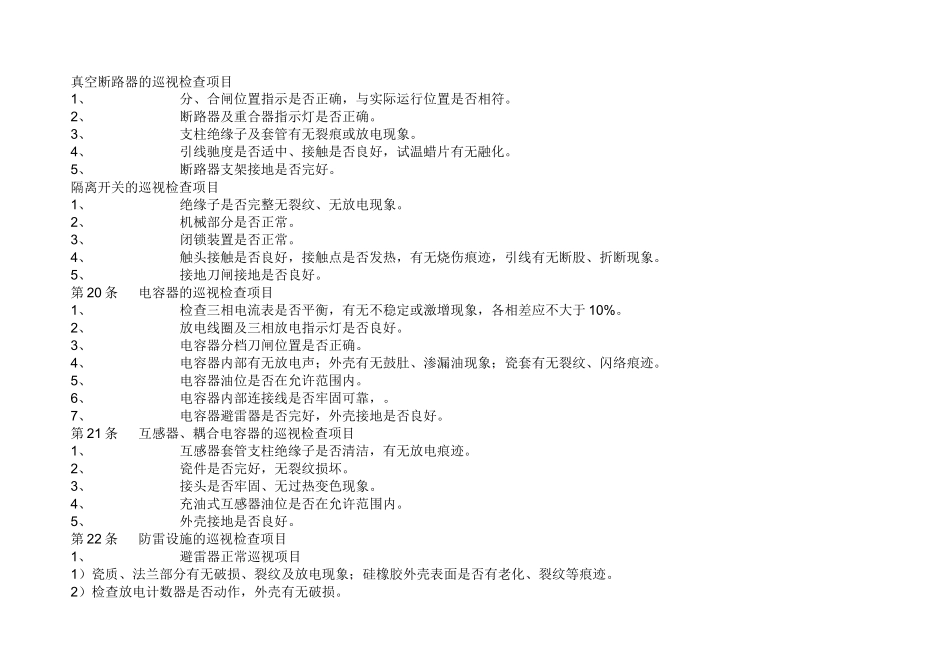

真空断路器的巡视检查项目1、分、合闸位置指示是否正确，与实际运行位置是否相符。2、断路器及重合器指示灯是否正确。3、支柱绝缘子及套管有无裂痕或放电现象。4、引线驰度是否适中、接触是否良好，试温蜡片有无融化。5、断路器支架接地是否完好。隔离开关的巡视检查项目1、绝缘子是否完整无裂纹、无放电现象。2、机械部分是否正常。3、闭锁装置是否正常。4、触头接触是否良好，接触点是否发热，有无烧伤痕迹，引线有无断股、折断现象。5、接地刀闸接地是否良好。第20条电容器的巡视检查项目1、检查三相电流表是否平衡，有无不稳定或激增现象，各相差应不大于10%。2、放电线圈及三相放电指示灯是否良好。3、电容器分档刀闸位置是否正确。4、电容器内部有无放电声；外壳有无鼓肚、渗漏油现象；瓷套有无裂纹、闪络痕迹。5、电容器油位是否在允许范围内。6、电容器内部连接线是否牢固可靠，。7、电容器避雷器是否完好，外壳接地是否良好。第21条互感器、耦合电容器的巡视检查项目1、互感器套管支柱绝缘子是否清洁，有无放电痕迹。2、瓷件是否完好，无裂纹损坏。3、接头是否牢固、无过热变色现象。4、充油式互感器油位是否在允许范围内。5、外壳接地是否良好。第22条防雷设施的巡视检查项目1、避雷器正常巡视项目1）瓷质、法兰部分有无破损、裂纹及放电现象；硅橡胶外壳表面是否有老化、裂纹等痕迹。2）检查放电计数器是否动作，外壳有无破损。3）检查引线是否牢固，接地是否良好。4）避雷器内部有无异常声响。2、特殊天气的防雷设施巡视项目1）大风天气时，检查避雷针的摆动情况。2）雷雨后，检查放电计数器动作情况。3）检查引线及接地线是否牢固，有无损伤。第23条母线的巡视检查项目1、各接头部分是否接触良好。2、检查软母线是否有断股、散股现象；硬母线有无机械损伤。3、接地故障后，检查瓷瓶表面是否有放电痕迹。4、大雪天应检查母线的积雪及融化情况。5、雷雨后，应检查绝缘子是否有破损、裂纹及放电痕迹。第24条阻波器的巡视检查项目1、检查引线有无断股、接头有无放电现象。2、阻波器上有无搭挂物。第25条电力电缆的巡视检查项目1、电力电缆头是否清洁完好，有无放电发热现象。2、检查电缆沟有无积水、盖板有无破损、放置是否平稳、沟边有无倒塌现象。3、检查电缆终端防雷设施是否完好。4、检查电力电缆外壳、外皮等接地是否良好。第26条微机保护装置的巡视检查项目1、保护装置自检试验时，动作信号是否正确。2、运行监视灯指示是否正确。3、保护装置是否有装置故障的告警信号。4、检查液晶显示信息量（如电压、电流、功率一次值，保护投入情况等）是否正确。5、检查保护装置显示时间是否正确。第27条微机监控装置的巡视检查项目1、检查后台机（含UPS装置）运行是否正常。2、检查主菜单中各个子菜单（功能开关）是否完备，检查有关数据显示是否正确。各遥测、遥信量是否正确无误。3、后台打印机工作是否正常，打印纸安装是否正确，数量是否足够。4、检查或维护过程中，严禁更改后台机的参数、图表及实时数据。禁止退出监控系统。第28条直流电源装置的巡视检查项目1、检查蓄电池电压值，连接片有无松动和腐蚀现象，壳体有无渗漏和变形，绝缘电阻是否下降。2、对铅酸、镉镍蓄电池组，检查每只蓄电池的液面高度，看有无漏液，若液面低于下线，应补充蒸馏水，调整电解液的比重在合格范围内。3、对充电装置，检查三相交流电压是否平衡，运行噪声有无异常，交流输入电压值、直流输出电压值、直流输出电流值等表计显示是否正确，正对地和负对地的绝缘状态是否良好。4、检查直流电源装置上的各种信号灯、声响报警装置是否正常。第29条小电流接地微机选线装置的巡视检查项目1、检查各指示是否正确无误。2、检查打印机电源指示灯是否完好，打印纸安装是否正确，数量是否足够。3、运行指示灯是否正常，自检功能是否完好。第30条计量和指示仪表的巡视检查项目检查计量和指示仪表的指示值是否正确，指示灯是否正常。有载分接开关的巡视检查项目1、有载分接开关的分接指示器指示是否正确，电压指示是否在规定电压允许偏差范围内。2、控制器电源指示灯是否正常。3、分接开关储油柜的油位、...
