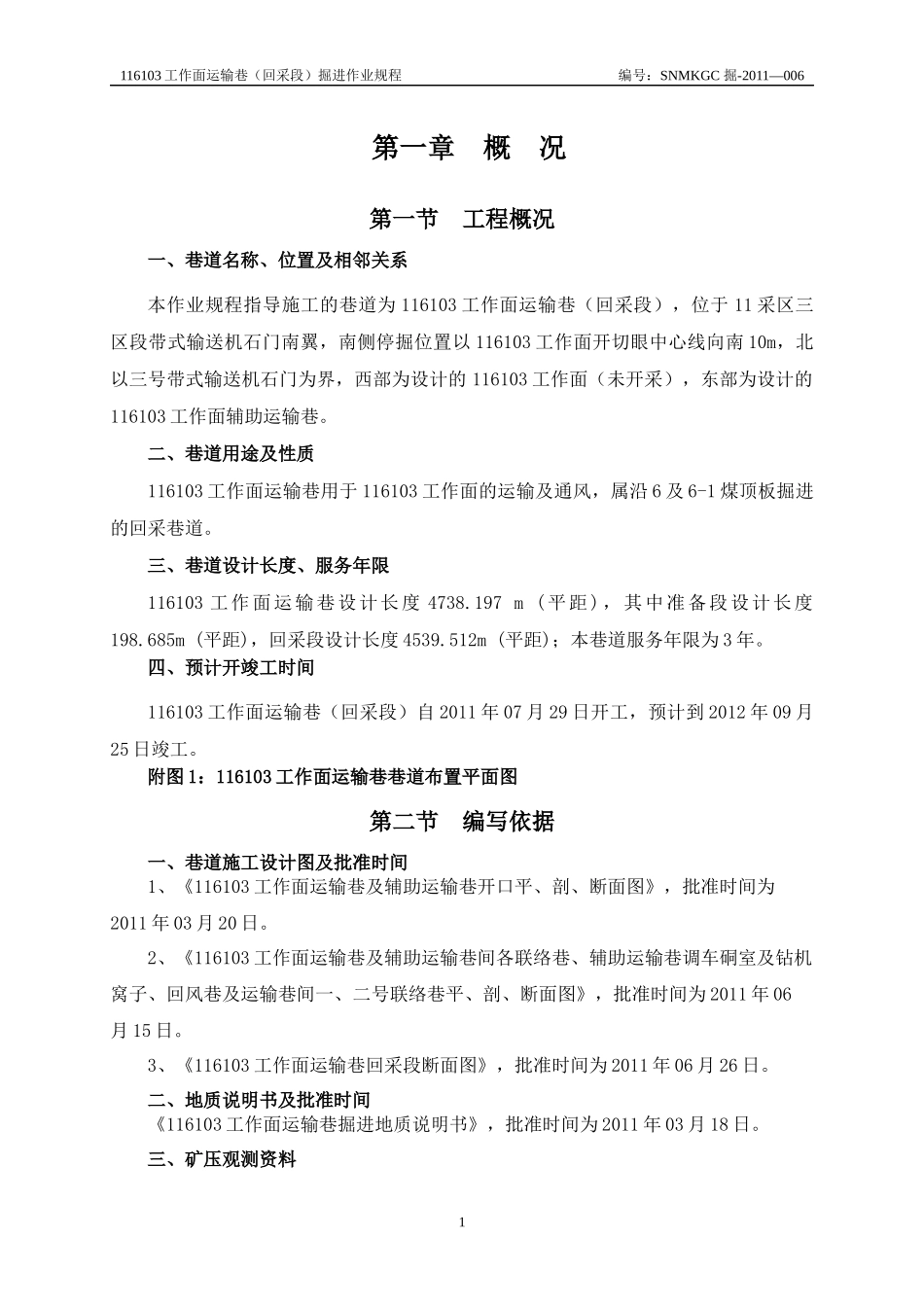

116103工作面运输巷（回采段）掘进作业规程编号：SNMKGC掘-2011—006第一章概况第一节工程概况一、巷道名称、位置及相邻关系本作业规程指导施工的巷道为116103工作面运输巷（回采段），位于11采区三区段带式输送机石门南翼，南侧停掘位置以116103工作面开切眼中心线向南10m，北以三号带式输送机石门为界，西部为设计的116103工作面（未开采），东部为设计的116103工作面辅助运输巷。二、巷道用途及性质116103工作面运输巷用于116103工作面的运输及通风，属沿6及6-1煤顶板掘进的回采巷道。三、巷道设计长度、服务年限116103工作面运输巷设计长度4738.197m(平距)，其中准备段设计长度198.685m(平距)，回采段设计长度4539.512m(平距)；本巷道服务年限为3年。四、预计开竣工时间116103工作面运输巷（回采段）自2011年07月29日开工，预计到2012年09月25日竣工。附图1：116103工作面运输巷巷道布置平面图第二节编写依据一、巷道施工设计图及批准时间1、《116103工作面运输巷及辅助运输巷开口平、剖、断面图》，批准时间为2011年03月20日。2、《116103工作面运输巷及辅助运输巷间各联络巷、辅助运输巷调车硐室及钻机窝子、回风巷及运输巷间一、二号联络巷平、剖、断面图》，批准时间为2011年06月15日。3、《116103工作面运输巷回采段断面图》，批准时间为2011年06月26日。二、地质说明书及批准时间《116103工作面运输巷掘进地质说明书》，批准时间为2011年03月18日。三、矿压观测资料1116103工作面运输巷（回采段）掘进作业规程编号：SNMKGC掘-2011—006参考116101工作面运输巷（回采段）有关矿压观测数据分析结论。1116103工作面运输巷（回采段）段掘进作业规程编号：SNMKGC掘-2011—006第二章地面位置及地质概况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况见表1。表1井上下对照关系情况表水平名称一水平工程名称116103工作面运输巷采区名称11采区工作面标高（m）+1040～+1180地理位置116103工作面运输巷地表附近范围为低缓丘陵地区，地表覆有少量植被，地面无建筑物及保护物。井下位置及四邻采掘情况该巷道开口位于梅花井井田三区段内，南以鸳鸯湖背斜为界，北以三号带式输送机石门为界，浅部为设计的116103工作面（未开采），深部为设计的116103工作面辅助运输巷。第二节煤（岩）赋存特征116103工作面运输巷（回采段）沿6及6-1煤煤层顶板掘进，向南掘进2000m后进入6煤合并区。6煤为黑色、暗淡型，沥青光泽，上部含丝碳，参差端口，条痕为黑色。该煤层厚度变化范围为3.49～5.46m，平均有益煤厚4.3m，合并区内夹1～2层夹矸，厚度为0.35～0.7m；其中0～2000m范围内煤厚为3.49～3.89m，2000～4540m范围内为6煤合并区，合并区内煤厚为4.37～5.46m。煤（岩）赋存特征见表2、表3。附图2：116103工作面运输巷地质预想剖面图附图3：综合柱状图3116103工作面运输巷（回采段）段掘进作业规程编号：SNMKGC掘-2011—006表2煤层特征表项目指标备注煤层厚度（最小～最大/平均）/m3.49～5.46/4.3平均有益煤厚4.3m煤岩层产状110o～113o∠11o～24o煤层硬度f1.5～1.8煤层层理（发育程度）发育煤层节理（发育程度）发育瓦斯绝对涌出量（m3/min）0．0558低瓦斯瓦斯相对涌出量（ml/g）0.01低瓦斯煤尘爆炸指数/%30%具爆炸危险性煤的自燃倾向自燃等级为I级容易自燃表3煤层顶底板情况表顶板名称岩石类别厚度岩性顶板老顶细砂岩0.00～15.36灰白色，以石英长石为主，方解石充填及方解石结核，分选差，半坚硬。直接顶粉砂岩2.75～16.37灰白色，植物根茎化石，缓波状化石，半坚硬。底板直接底粉砂岩0.00～4.42灰色，块状，植物茎叶化石，方解石充填裂隙，有挤压现象，半坚硬。老底细砂岩0.00～9.7灰白色，以石英为主，云母星点，含暗色矿物，方解石充填裂隙，缓波及脉状层理坚硬，局部硅胶。第三节地质构造116103工作面运输巷处于该区主要构造鸳鸯湖背斜的北翼，地质构造简单；预计向前掘进过程中巷道整体将上坡掘进，且掘进过程中出现波状起伏状态。4116103工作面运输巷（回采段）段掘进作业规程编号：SNMKGC掘-2011—006第四节水文地质116103工作面顶板含水层为延安组6煤以上砂岩裂隙～孔...
