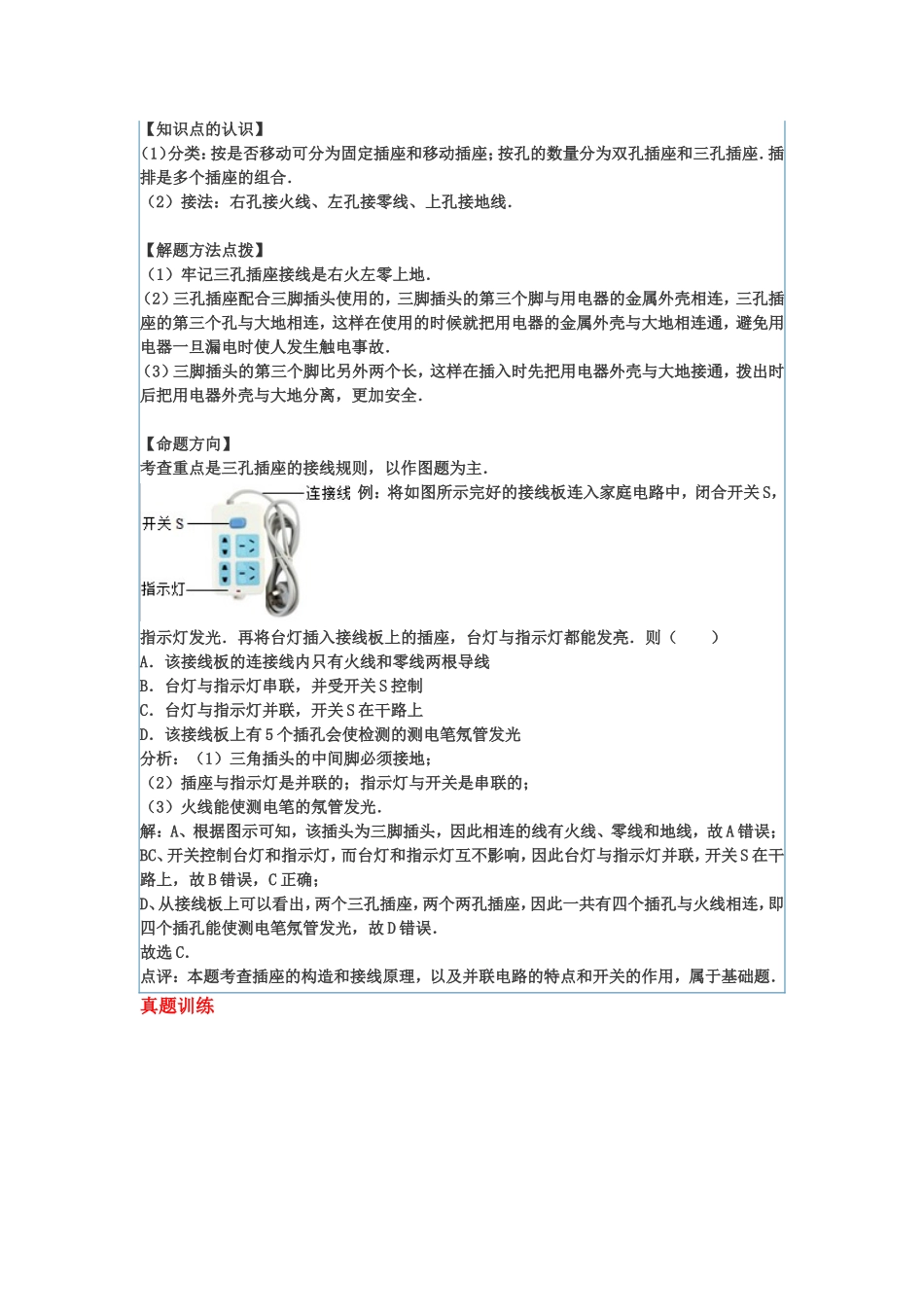

知识点6插座的构造和工作方式_第1页
1/2
知识点6插座的构造和工作方式_第2页
2/2
【知识点的认识】(1)分类:按是否移动可分为固定插座和移动插座;按孔的数量分为双孔插座和三孔插座.插排是多个插座的组合.(2)接法:右孔接火线、左孔接零线、上孔接地线.【解题方法点拨】(1)牢记三孔插座接线是右火左零上地.(2)三孔插座配合三脚插头使用的,三脚插头的第三个脚与用电器的金属外壳相连,三孔插座的第三个孔与大地相连,这样在使用的时候就把用电器的金属外壳与大地相连通,避免用电器一旦漏电时使人发生触电事故.(3)三脚插头的第三个脚比另外两个长,这样在插入时先把用电器外壳与大地接通,拨出时后把用电器外壳与大地分离,更加安全.【命题方向】考查重点是三孔插座的接线规则,以作图题为主.例:将如图所示完好的接线板连入家庭电路中,闭合开关S,指示灯发光.再将台灯插入接线板上的插座,台灯与指示灯都能发亮.则()A.该接线板的连接线内只有火线和零线两根导线B.台灯与指示灯串联,并受开关S控制C.台灯与指示灯并联,开关S在干路上D.该接线板上有5个插孔会使检测的测电笔氖管发光分析:(1)三角插头的中间脚必须接地;(2)插座与指示灯是并联的;指示灯与开关是串联的;(3)火线能使测电笔的氖管发光.解:A、根据图示可知,该插头为三脚插头,因此相连的线有火线、零线和地线,故A错误;BC、开关控制台灯和指示灯,而台灯和指示灯互不影响,因此台灯与指示灯并联,开关S在干路上,故B错误,C正确;D、从接线板上可以看出,两个三孔插座,两个两孔插座,因此一共有四个插孔与火线相连,即四个插孔能使测电笔氖管发光,故D错误.故选C.点评:本题考查插座的构造和接线原理,以及并联电路的特点和开关的作用,属于基础题.真题训练
