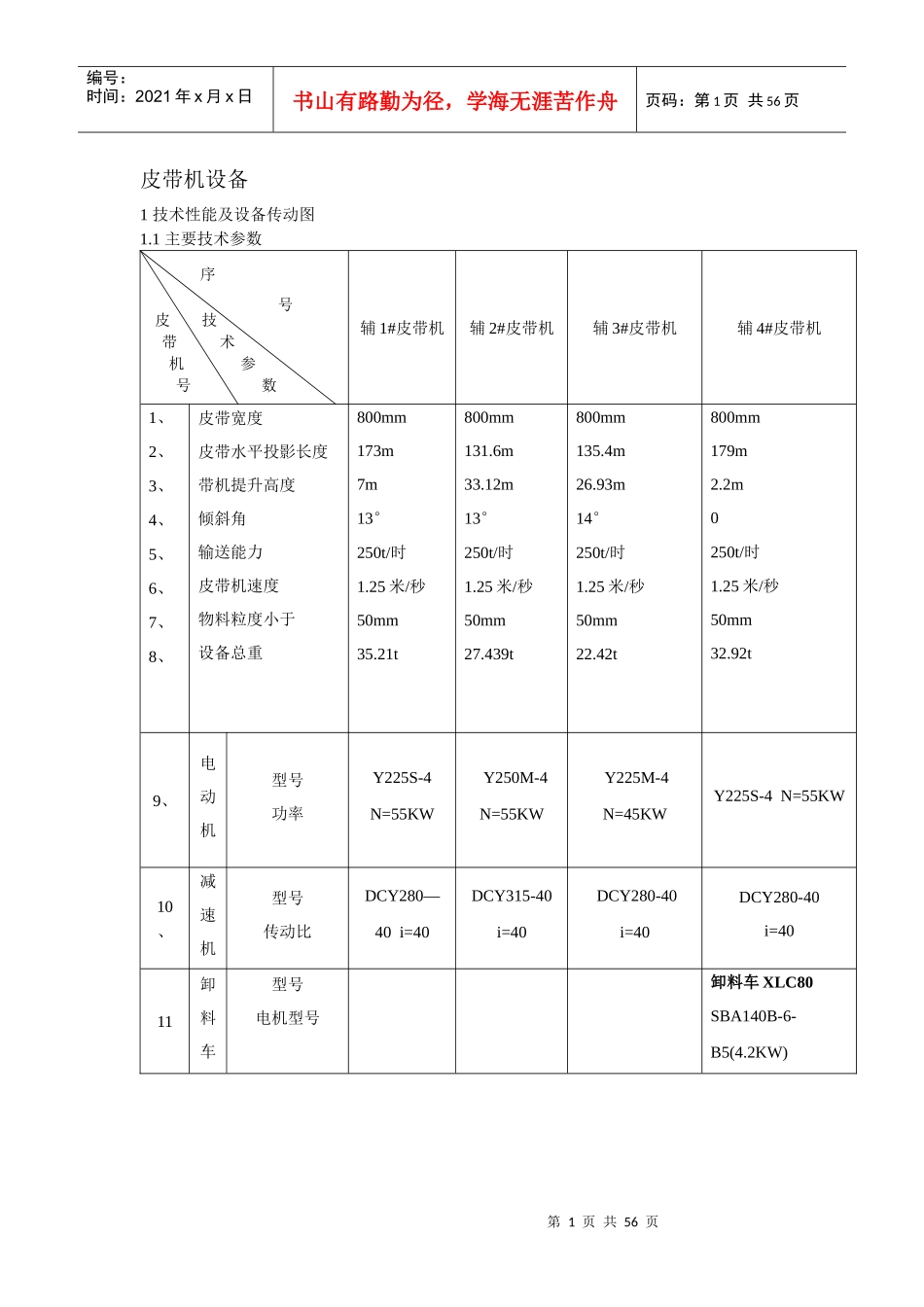

第1页共56页序号技术参数皮带机号编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页皮带机设备1技术性能及设备传动图1.1主要技术参数辅1#皮带机辅2#皮带机辅3#皮带机辅4#皮带机1、2、3、4、5、6、7、8、皮带宽度皮带水平投影长度带机提升高度倾斜角输送能力皮带机速度物料粒度小于设备总重800mm173m7m13°250t/时1.25米/秒50mm35.21t800mm131.6m33.12m13°250t/时1.25米/秒50mm27.439t800mm135.4m26.93m14°250t/时1.25米/秒50mm22.42t800mm179m2.2m0250t/时1.25米/秒50mm32.92t9、电动机型号功率Y225S-4N=55KWY250M-4N=55KWY225M-4N=45KWY225S-4N=55KW10、减速机型号传动比DCY280—40i=40DCY315-40i=40DCY280-40i=40DCY280-40i=4011卸料车型号电机型号卸料车XLC80SBA140B-6-B5(4.2KW)第2页共56页第1页共56页序号技术参数皮带机号编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页铁1#皮带机铁2#皮带机铁3#皮带机铁4#皮带机铁5#皮带机1、2、3、4、5、6、7、8、皮带宽度皮带水平投影长度皮带提升高度倾斜角输送能力皮带机速度物料粒度小于设备总重650mm118.335m6.81m13°75t/时1.25米/秒30mm21t500mm131.698m33.02m13°75t/时1.25米/秒30mm13.35t500mm134.5m13.53m14°60t/时1.25米/秒30mm13.13t500mm83.1m0060t/时1.25米/秒30mm8.415t500mm159.198m0060t/时1.25米/秒30mm24.32t9、电动机型号功率N=18.5KWY180M-4N=18.5KWY180M-4N=11KWY160M-4N=7.5KWY132M-4N=11KWY160M-410、减速机型号传动比DCY224-40i=40DCY200-31.5i=31.5DCY180-31.5i=31.5DCY160-31.5i=31.5DCY180-31.5i=31.511、卸料小车型号电机型号XLC50SBA140B-6-B5(4KW)第3页共56页第2页共56页序号技术参数皮带机号编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页LF炉可逆皮带机精11#皮带机精13#皮带机精14#皮带机精21#皮带机精23皮带机1、2、3、4、5、6、7、8、皮带宽度皮带水平投影长度皮带提升高度倾斜角输送能力皮带机速度物料粒度小于设备总重650mm12.4m00140t/时1.25米/秒30mm6.01t650mm10m00140t/时1.25米/秒30mm3.315t650mm12.7m00140t/时1.25米/秒30mm3.69t650mm13m00140t/时1.25米/秒30mm6.23t650mm10m00140t/时1.25米/秒30mm3.051t9、电动机型号功率Y132S-4N=5.5KwY132S-4N=5.5KwY132S-4N=5.5KwY132S-4N=5.5KwY132S-4N=5.5Kw10、驱动装置组合型号J6550-Y132M2-6-125NJ6550-Y132M2-6-125NJ6550-Y132M2-6-125NJ6550-Y132M2-6-125NJ6550-Y132M2-6-125N第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页设备点检标准设备名称：皮带机序号检查部位点数检查主要内容检查标准与要求检查周期检查人检查方法12电动机弹性联轴器11经常保持电机清洁，防止灰尘污垢、杂质等进入电机而破坏绕组的绝缘。检查电机的外观情况、地脚以及机械连接部分有无松动现象。检查电机的声音是否正常，有无过热和振动现象。检查电流电压是否超过规定值。零部件是否齐全，结构是否完整无损。运转是否平稳，有无不正常的响声。电机设备完整无损零部件齐全，引入线绝缘良好。地脚及各连接螺栓紧固，自冷风叶轮牢靠无松动，罩子螺钉紧固，叶轮与罩子之间无相对磨损，接线盒完好，螺栓紧固。运行时，声音正常，温升不得超过65℃，无严重振动轴向窜动小于1mm。电压、电流在规定值范围。零部件齐全，结构无损伤、断裂等现象。运转平稳，声音正常，胶圈磨损径向不得大于1.5mm，两半接手应同心，径向位移允差<0.035mm，端面轴向间隙2~3mm。各半接手的配每月″″″″″电工″″电工钳工″测试观察观察″听音观测第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页345减速机梅花联轴器制动器111接手的配合与连接是否牢固可靠。1)结构是否完整，地脚及各部连接是否牢固。2)检查油质、油量保证良好的润滑。1)零部件是否齐全，结构是否完整无损。2)接手的配合与连接是否牢固可靠3)运转是否平稳有无不正常响声1)闸轮是否松动，表面是否光滑，有无严重磨损情况。合与连接牢固可靠...
