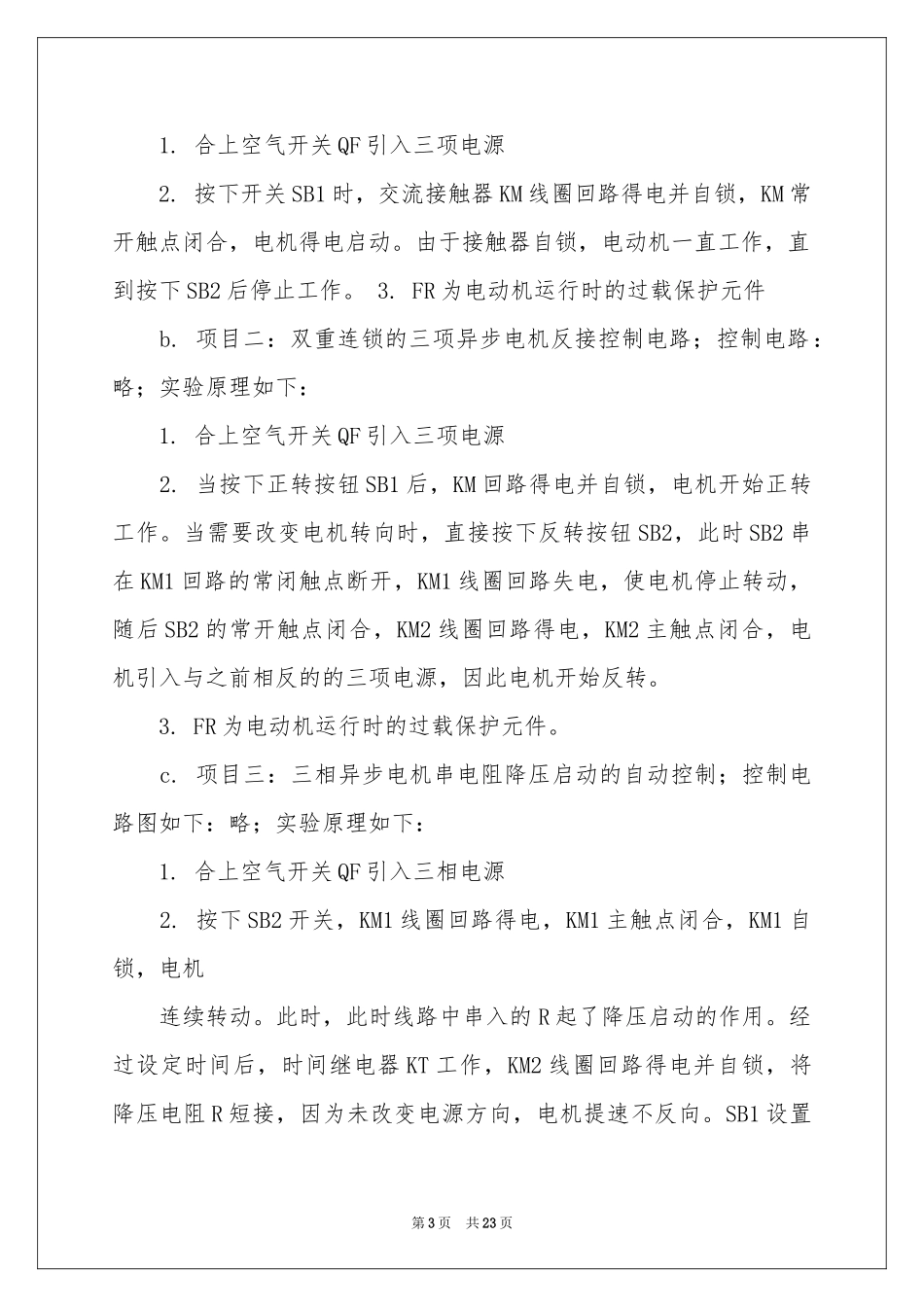

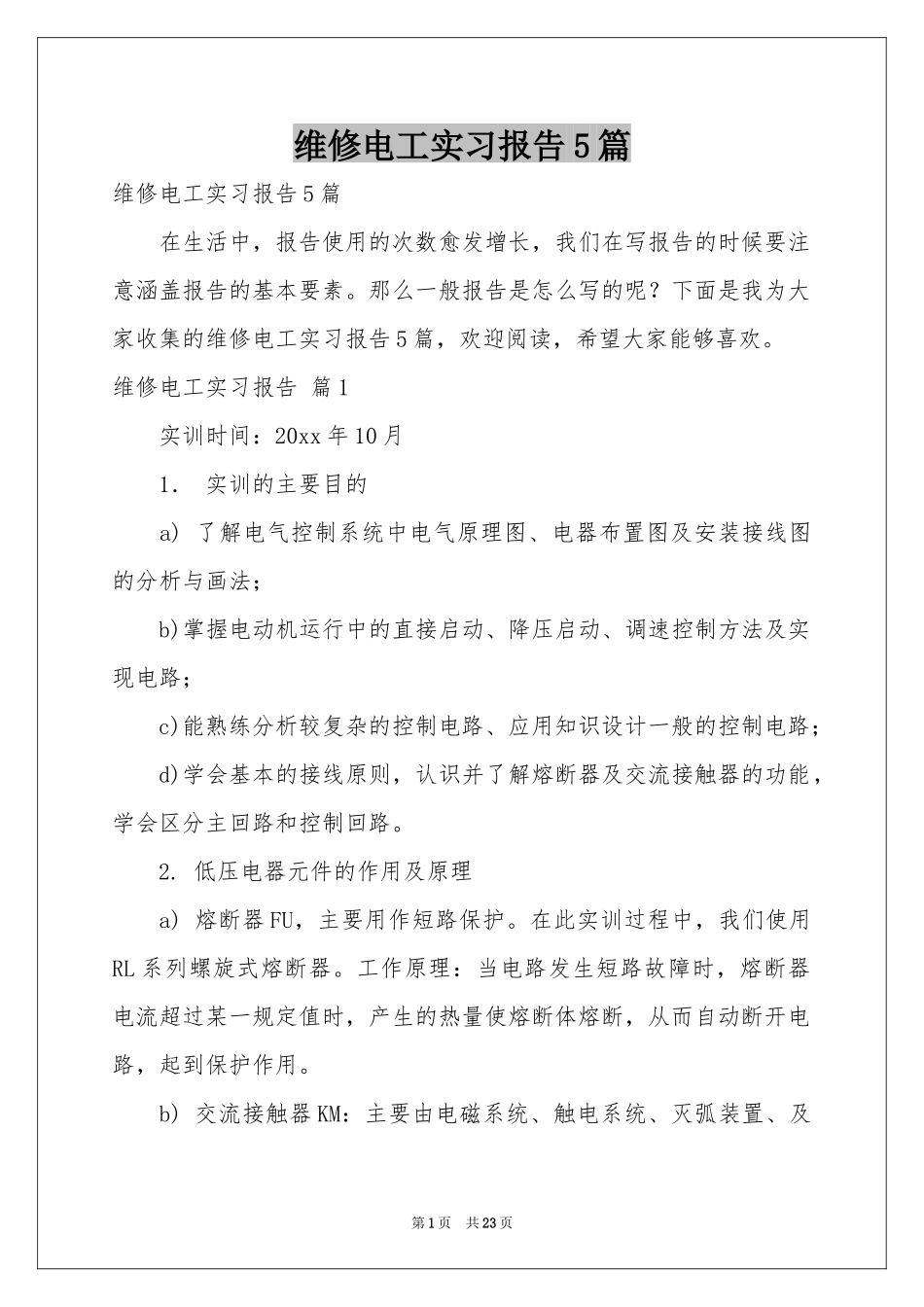

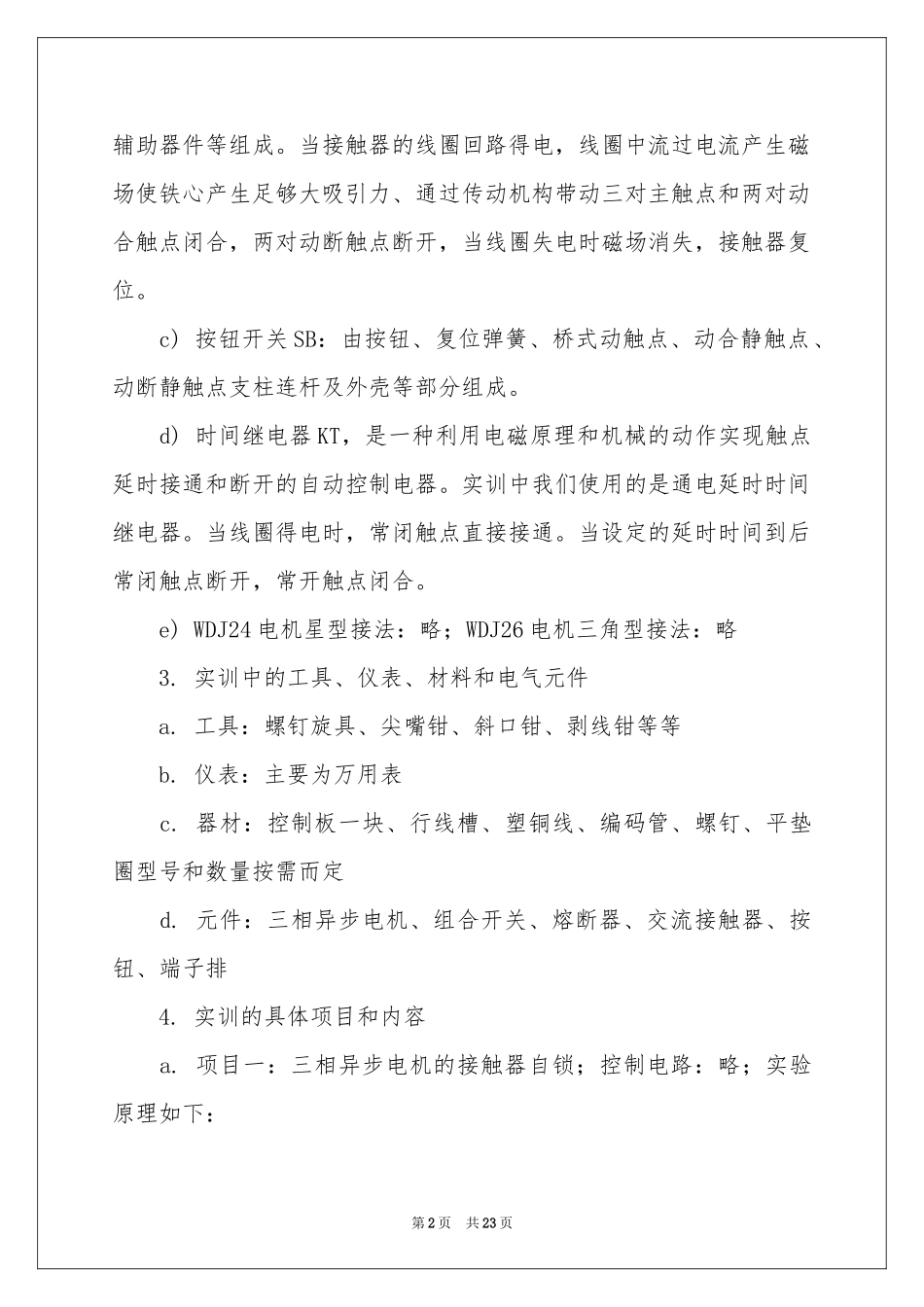

维修电工实习报告5篇维修电工实习报告5篇在生活中，报告使用的次数愈发增长，我们在写报告的时候要注意涵盖报告的基本要素。那么一般报告是怎么写的呢？下面是我为大家收集的维修电工实习报告5篇，欢迎阅读，希望大家能够喜欢。维修电工实习报告篇1实训时间：20xx年10月1．实训的主要目的a)了解电气控制系统中电气原理图、电器布置图及安装接线图的分析与画法；b)掌握电动机运行中的直接启动、降压启动、调速控制方法及实现电路；c)能熟练分析较复杂的控制电路、应用知识设计一般的控制电路；d)学会基本的接线原则，认识并了解熔断器及交流接触器的功能，学会区分主回路和控制回路。2.低压电器元件的作用及原理a)熔断器FU，主要用作短路保护。在此实训过程中，我们使用RL系列螺旋式熔断器。工作原理：当电路发生短路故障时，熔断器电流超过某一规定值时，产生的热量使熔断体熔断，从而自动断开电路，起到保护作用。b)交流接触器KM：主要由电磁系统、触电系统、灭弧装置、及第1页共23页辅助器件等组成。当接触器的线圈回路得电，线圈中流过电流产生磁场使铁心产生足够大吸引力、通过传动机构带动三对主触点和两对动合触点闭合，两对动断触点断开，当线圈失电时磁场消失，接触器复位。c)按钮开关SB：由按钮、复位弹簧、桥式动触点、动合静触点、动断静触点支柱连杆及外壳等部分组成。d)时间继电器KT，是一种利用电磁原理和机械的动作实现触点延时接通和断开的自动控制电器。实训中我们使用的是通电延时时间继电器。当线圈得电时，常闭触点直接接通。当设定的延时时间到后常闭触点断开，常开触点闭合。e)WDJ24电机星型接法：略；WDJ26电机三角型接法：略3.实训中的工具、仪表、材料和电气元件a.工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等等b.仪表：主要为万用表c.器材：控制板一块、行线槽、塑铜线、编码管、螺钉、平垫圈型号和数量按需而定d.元件：三相异步电机、组合开关、熔断器、交流接触器、按钮、端子排4.实训的具体项目和内容a.项目一：三相异步电机的接触器自锁；控制电路：略；实验原理如下：第2页共23页1.合上空气开关QF引入三项电源2.按下开关SB1时，交流接触器KM线圈回路得电并自锁，KM常开触点闭合，电机得电启动。由于接触器自锁，电动机一直工作，直到按下SB2后停止工作。3.FR为电动机运行时的过载保护元件b.项目二：双重连锁的三项异步电机反接控制电路；控制电路：略；实验原理如下：1.合上空气开关QF引入三项电源2.当按下正转按钮SB1后，KM回路得电并自锁，电机开始正转工作。当需要改变电机转向时，直接按下反转按钮SB2，此时SB2串在KM1回路的常闭触点断开，KM1线圈回路失电，使电机停止转动，随后SB2的常开触点闭合，KM2线圈回路得电，KM2主触点闭合，电机引入与之前相反的的三项电源，因此电机开始反转。3.FR为电动机运行时的过载保护元件。c.项目三：三相异步电机串电阻降压启动的自动控制；控制电路图如下：略；实验原理如下：1.合上空气开关QF引入三相电源2.按下SB2开关，KM1线圈回路得电，KM1主触点闭合，KM1自锁，电机连续转动。此时，此时线路中串入的R起了降压启动的作用。经过设定时间后，时间继电器KT工作，KM2线圈回路得电并自锁，将降压电阻R短接，因为未改变电源方向，电机提速不反向。SB1设置第3页共23页在主回路中是停止按钮。d.项目四：三相异步电机星型-三角型启动控制电路如图下：略实验原理如下：1.合上空气开关QF引入三相电源2.按下SB2，KM1线圈得电，KM1主触点闭合并自锁，为电机引入了三相电源，KM1主触点闭合后，KM3主触点也闭合，电动机以星型连接直接启动。延时设定时间后，KT工作，KM3主触点断开，KM2主触点闭合并自锁，电动机以三角型连接直接启动。按下SB1，主控回路失电，电机M停止工作。e.项目五：三相异步电机的反接制动；控制电路如图下：略；实验原理如下：1.合上空气开关QF引入三相电源2.首先按下按钮SB2，KM1线圈回路得电并自锁，KM1主触点闭合，电动机开始工作。按下SB1后，KM1线圈回路失电，主触点断开，电机失电。因为惯性的存在，电机的速度不肯能直接减到零，因此速度继电器SR闭合，KM2线圈得电，主触点闭合，电机慢慢减...
