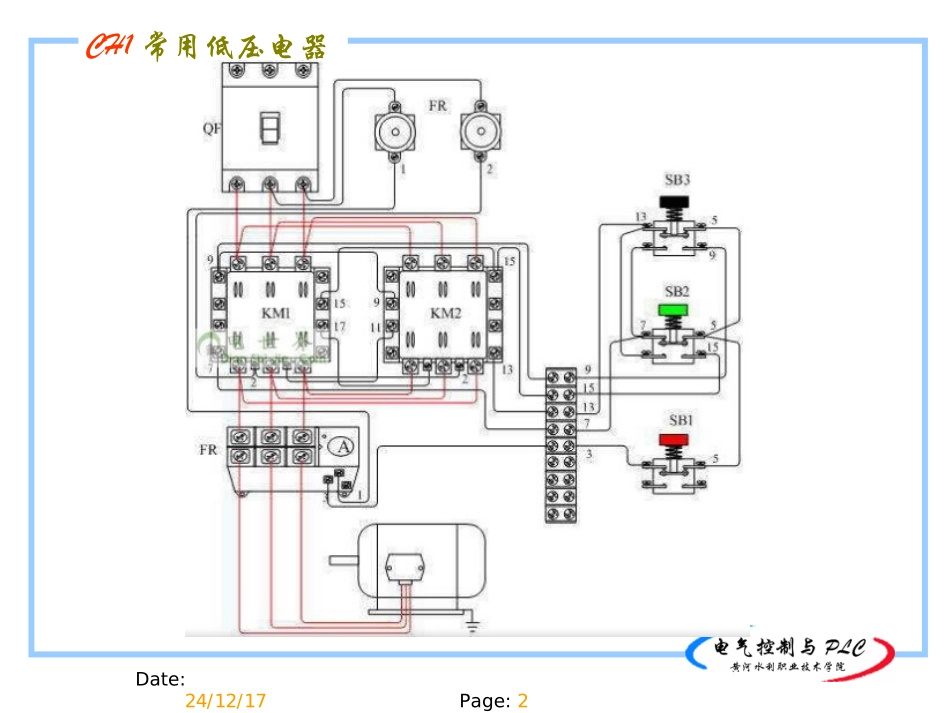

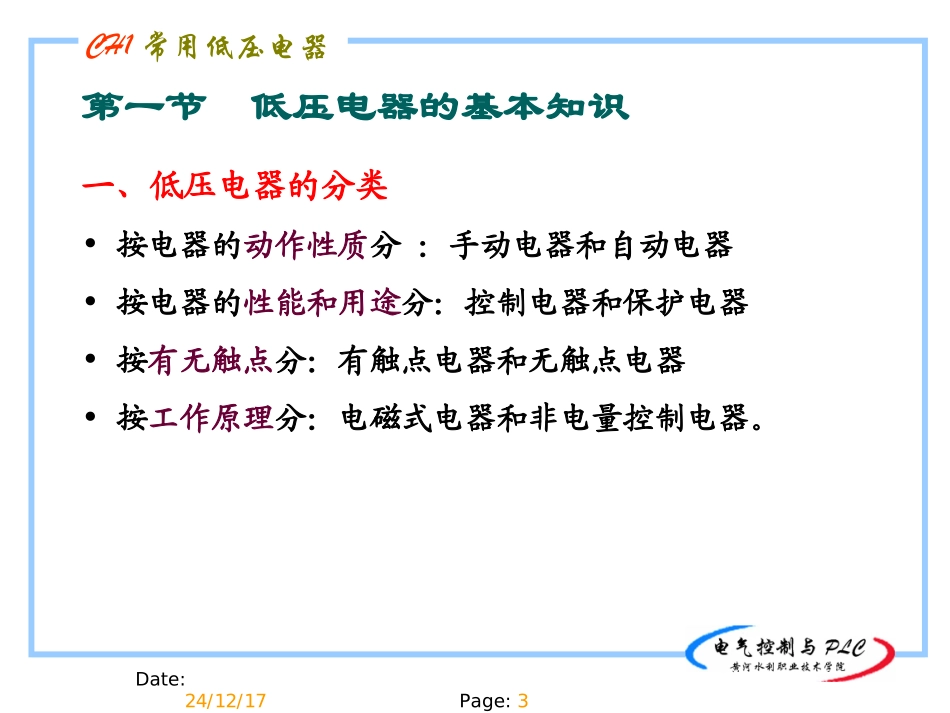

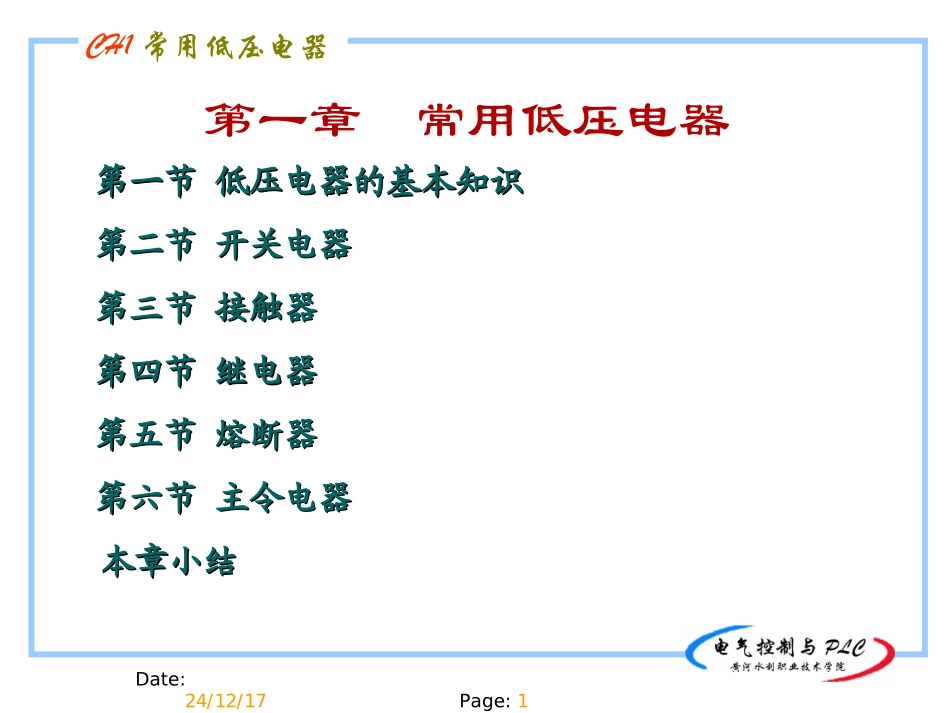

Date:24/12/17Page:1常用低压电器CH1第一章常用低压电器第一节低压电器的基本知识第一节低压电器的基本知识第二节开关电器第二节开关电器第三节接触器第三节接触器第四节继电器第四节继电器第五节熔断器第五节熔断器第六节主令电器第六节主令电器本章小结本章小结Date:24/12/17Page:2常用低压电器CH1Date:24/12/17Page:3常用低压电器CH1第一节低压电器的基本知识一、低压电器的分类•按电器的动作性质分：手动电器和自动电器•按电器的性能和用途分：控制电器和保护电器•按有无触点分：有触点电器和无触点电器•按工作原理分：电磁式电器和非电量控制电器。Date:24/12/17Page:4常用低压电器CH1二、电磁式电器1.电磁机构——将电磁能转换为机械能并带动触头动作。组成原理：线圈通入电流，产生磁场，经铁芯、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁芯。铁芯衔铁线圈第一节低压电器的基本知识交流：硅钢片叠加直流：整块铸铁或铸钢直动式转动式电压线圈：并联在电路中，匝数多、导线细。电流线圈：串联在电路中，匝数少、导线粗。交流线圈：短而粗，有骨架。直流线圈：细而长，无骨架。Date:24/12/17Page:5常用低压电器CH1二、电磁式电器2.短路环——减小衔铁吸合时产生的振动和噪音。衔铁铁芯线圈短路环第一节低压电器的基本知识Date:24/12/17Page:6常用低压电器CH1二、电磁式电器3.触头系统——通过触头的开合控制电路通、断。类型材料：一般采用铜材料制成；对于小容量电器常用银质材料制成桥式触头指形触头第一节低压电器的基本知识点接触面接触Date:24/12/17Page:7常用低压电器CH1二、电磁式电器3.灭弧系统电弧：开关电器切断电流电路时，触头间电压大于10V，电流超过80mA时，触头间会产生蓝色的光柱，即电弧。电弧的危害：延长了切断故障的时间；高温引起电弧附近电气绝缘材料烧坏；形成飞弧造成电源短路事故。灭弧措施：吹弧、拉弧、长弧割短弧、多断口灭弧、利用介质灭弧、改善触头表面材料。第一节低压电器的基本知识灭弧栅片触头电弧Date:24/12/17Page:8常用低压电器CH1第二节开关电器一、刀开关作用：隔离电源，不频繁通断电路分类：按刀的级数分:单极、双极和三极按灭弧装置分：带灭弧装置和不带灭弧装置按刀的转换方向分为：单掷和双掷按接线方式分为：板前接线和板后接线按操作方式分为：手柄操作和远距离联杆操作按有无熔断器分：带熔断器和不带熔断器Date:24/12/17Page:9常用低压电器CH1一、刀开关1.开关板用刀开关（不带熔断器式刀开关）作用：不频繁地手动接通、断开电路和隔离电源用。结构图和符号：QS第二节开关电器Date:24/12/17Page:10常用低压电器CH1第二节开关电器一、刀开关2.带熔断器式刀开关——用作电源开关、隔离开关和应急开关，并作电路保护用。Date:24/12/17Page:11常用低压电器CH1一、刀开关3.负荷开关(1)开启式负荷开关用途：作不频繁带负荷操作和短路保护用。结构：由刀开关和熔断器组合成。瓷底板上装有进线座、静触头、熔丝、出线座及刀片式动触头，工作部分用胶木盖罩住，以防电弧灼伤人手。分类：单相双极和三相三极两种第二节开关电器Date:24/12/17Page:12常用低压电器CH1Date:24/12/17Page:13常用低压电器CH1一、刀开关3.负荷开关(2)封闭式负荷开关（铁壳开关）作用：手动通断电路及短路保护。第二节开关电器Date:24/12/17Page:14常用低压电器CH1二、组合开关（转换开关）结构：静触头一端固定在胶木盒内，另一端伸出盒外，与电源或负载相连。动触片套在绝缘方杆上，绝缘方轴每次作90°正或反方向的转动，带动静触头通。特点：结构紧凑，安装面积小，操作方便。用途：电源的引入开关；通断小电流电路；控制５ＫＷ以下电动机。第二节开关电器Date:24/12/17Page:15常用低压电器CH1（a）外形（b）符号（c)结构Date:24/12/17Page:16常用低压电器CH1Date:24/12/17Page:17常用低压电器CH1三、低压断路器功能：不频繁通断电路，并能在电路过载、短路及失压时自动分断电路。特点：操作安全，分断能力较高。分类：框架式（万能式）和塑壳式（装置式）结构：触头系统、...
