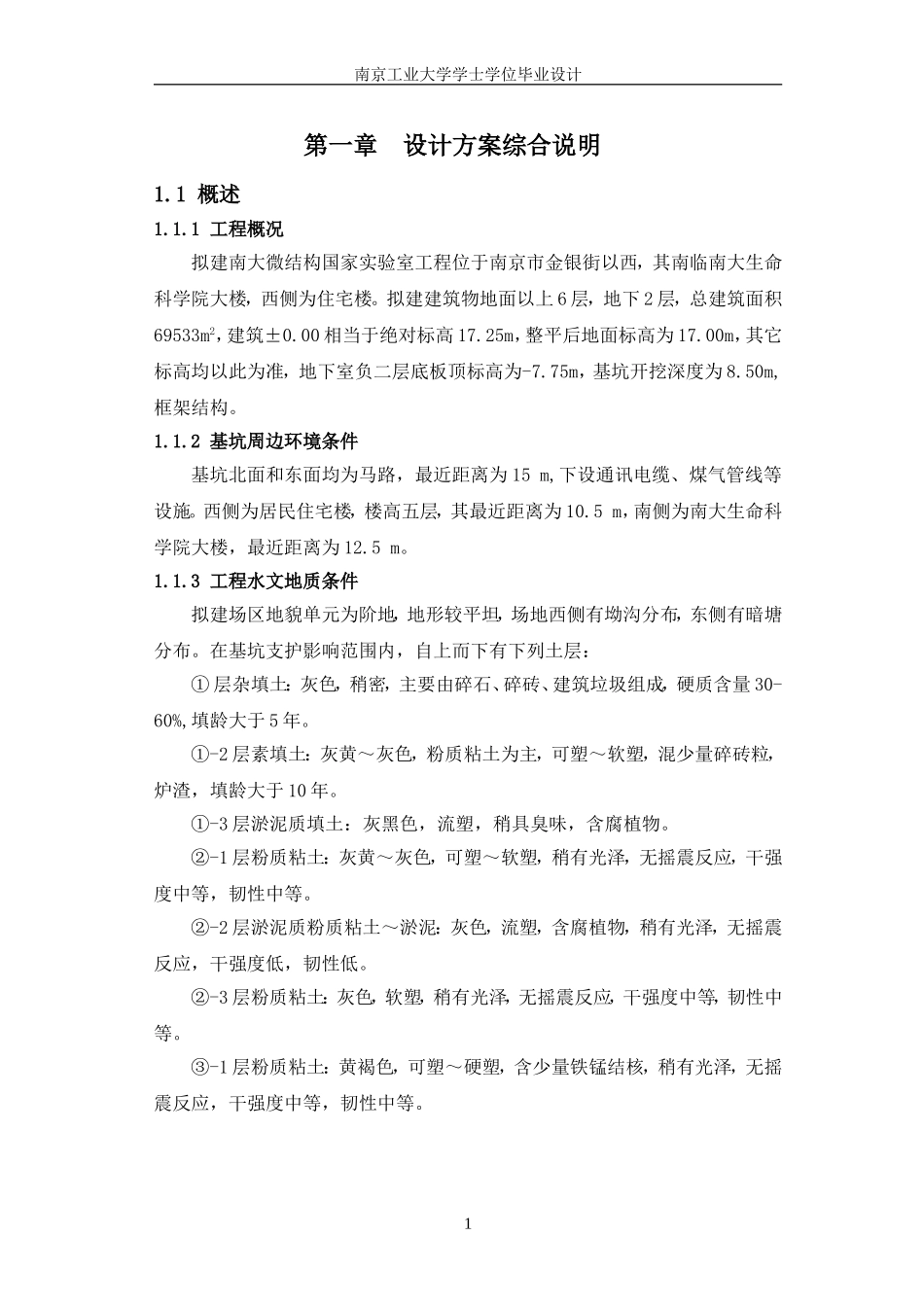

南京工业大学学士学位毕业设计第一章设计方案综合说明1.1概述1.1.1工程概况拟建南大微结构国家实验室工程位于南京市金银街以西，其南临南大生命科学院大楼，西侧为住宅楼。拟建建筑物地面以上6层，地下2层，总建筑面积69533m2，建筑±0.00相当于绝对标高17.25m，整平后地面标高为17.00m，其它标高均以此为准，地下室负二层底板顶标高为-7.75m，基坑开挖深度为8.50m,框架结构。1.1.2基坑周边环境条件基坑北面和东面均为马路，最近距离为15m,下设通讯电缆、煤气管线等设施。西侧为居民住宅楼，楼高五层，其最近距离为10.5m，南侧为南大生命科学院大楼，最近距离为12.5m。1.1.3工程水文地质条件拟建场区地貌单元为阶地，地形较平坦，场地西侧有坳沟分布，东侧有暗塘分布。在基坑支护影响范围内，自上而下有下列土层：①层杂填土：灰色，稍密，主要由碎石、碎砖、建筑垃圾组成，硬质含量30-60%,填龄大于5年。①-2层素填土：灰黄～灰色，粉质粘土为主，可塑～软塑，混少量碎砖粒，炉渣，填龄大于10年。①-3层淤泥质填土：灰黑色，流塑，稍具臭味，含腐植物。②-1层粉质粘土：灰黄～灰色，可塑～软塑，稍有光泽，无摇震反应，干强度中等，韧性中等。②-2层淤泥质粉质粘土～淤泥：灰色，流塑，含腐植物，稍有光泽，无摇震反应，干强度低，韧性低。②-3层粉质粘土：灰色，软塑，稍有光泽，无摇震反应，干强度中等，韧性中等。③-1层粉质粘土：黄褐色，可塑～硬塑，含少量铁锰结核，稍有光泽，无摇震反应，干强度中等，韧性中等。1第一章设计方案综合说明③-2层粉质粘土：黄褐色，可塑，局部软塑，稍有光泽，无摇震反应，干强度中等，韧性中等。③-3层粉质粘土：黄褐色，可塑～硬塑，稍有光泽，无摇震反应，干强度中等，韧性中等，含铁锰结核及灰色高岭土团块。④-1层粉质粘土混卵砾石：黄褐色，由硬塑粉质粘土，稍密卵砾石及中粗砂组成，卵砾石为浑圆～次圆状，主要成分为石英岩，粒径4～50mm，含量约30%。④-2层残积土：棕褐及紫红色，呈硬塑粘性土状。⑤-1层强风化泥岩～泥质粉砂岩：砖红色，上部呈硬塑粘性土状，下部碎块状，节理发育。⑤-2层中风化泥岩～泥质粉砂岩：砖红色，层状结构，块状构造，泥质胶结，属极软岩。场区有一层地下水，属孔隙潜水类型，地下水位深度在0.70m～1.65m之间。主要接受降雨、地表水、地下径流的补给。1.1.4基坑侧壁安全等级及重要性系数南大微结构国家实验室基坑安全等级为二级，基坑重要性系数γ0=1.0。1.2设计总说明1.2.1设计依据（1）南大微结构国家实验室场地地形图、管网图、建筑基础图、地下室平2南京工业大学学士学位毕业设计面布置图、桩位图；（2）《南大微结构国家实验室岩土工程勘察报告》(K2005-59)；（3）《建筑基坑支护技术规程》(JGJ120-99)；（4）《混凝土结构设计规范》(GB50010-2002)；（5）《钢结构设计规范》（GB50017-2003）；（6）《建筑桩基础技术规范》(JGJ94-94)；（7）《岩土工程勘察规范》(GB50021-2002)。1.2.2支护结构方案本工程基坑支护设计方案的设计计算，严格按照《建筑基坑支护设计规程》（JGJ120—99）、《混凝土结构设计规范》（GBJ50010—2002）、《钢结构设计规范》（GB50017-2003）中的有关要求进行。同时采用了理正软件进行了辅助计算和验算；经过详细的计算分析后，我们认为：采用本设计的基坑支护方案，能满足基坑土方开挖、地下室结构施工及周围环境保护对基坑支护结构的要求，符合“安全可靠，经济合理，技术可行，方便施工”的原则。3第一章设计方案综合说明图1基坑平面图基坑分为ABC、CDEF、FGHA三个计算区段，如图1所示，均采用钻孔灌注桩与钢筋混凝土支撑，坳沟、暗塘分布区采用单排双轴深搅桩止水结构。本基坑工程的特点是基坑开挖面积大，地基土层以粉质粘土为主，基坑西侧和北侧有坳沟、暗塘。周围环境较复杂，必须确保周围建筑物、道路、管线的正常安全使用，要求围护结构的稳定性好、沉降位移小，并能有效地止水。因此，围护结构的设计应满足上述要求。综合考察现场的周边环境、道路及岩土组合等条件，为尽可能避免基坑开挖对周围建筑物、道路的影响，经过细致分析、计算和方案比较，本工程支护方案...
