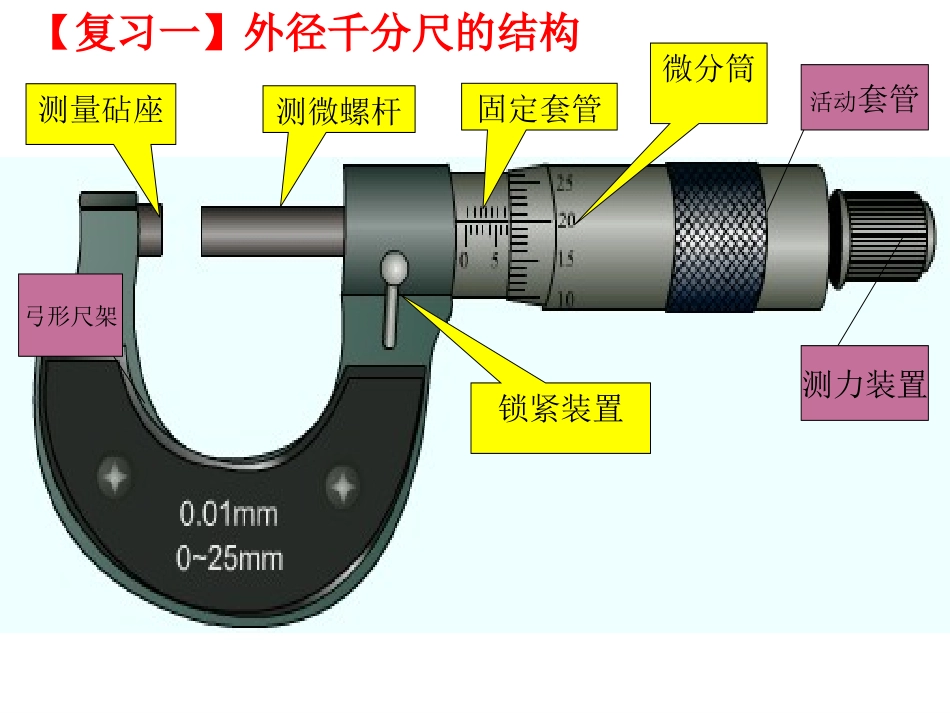

2020.10.26第2课时《车工工艺与技能训练》第3版—2.3“轴类工件的测量”测量砧座测微螺杆固定套管微分筒锁紧装置【复习一】外径千分尺的结构弓形尺架测力装置活动套管【复习二】刻线原理012固定刻度：整刻度为1毫米45040可动刻度：50小格，每格为0.01毫米（1丝）半刻度为0.5毫米基准线【新授】读数方法012整毫米数：2是否超过半毫米数？是。+0.50读小数：46格46×0.01=0.46045040L=2.50+0.460=2.960mm【新授】读数方法：三步曲固定套管读数（整毫米、半毫米）微分筒读数（小数、千分位估读）+第1步第2步第3步抢答101253020读数L=1.50+0.250=1.750mm012354030读数L=2+0.345=2.345mm抢答2：读数L=5.50+0.010=5.510mm抢答4：读数L=5+0.495=5.495mm抢答3：0110155答案：L=1.50+0.104=1.604mm抢答5：1.605？答案：L=9.50+0.495=9.995mm抢答69.995【新授】实测及注意事项1、检查“0”位；2、测量；3、读数；实测示范【新授】：实测练习1、任务：用0-25mm外径千分尺测量铣刀柄的直径、A4纸厚度和发丝直径等。学生实测任务单被测物体测量结果铣刀柄的直径A4纸厚度发丝直径【新授】：实测练习2、评价：实测结果参考被测物体测量结果铣刀柄的直径A4纸厚度发丝直径9.995-10.005mm0.995-0.105mm因人而异，几丝至十几丝不等16拓展延伸思考：使用一把没有校正“0”位的千分尺，即微分筒“0”线位于固定套筒基线上方或下方时，测量结果会发生怎样的变化？检查0位，大0.02mm—检查0位，小0.03mm+19课堂小结1、读数方法2、测量方法3、注意事项课后作业：对照零件图，用外径千分尺检验完成的台阶轴直径尺寸。结束语：同学们：有人说“车工就是1把车刀和1把尺子”，我认为我们更应做到心中有把尺子，用这把尺子度量我们做人（爱国敬业、诚信友善）、度量我们做事（精益求精、一丝不苟），记住校训：“崇德尚技，知行合一”！谢谢大家！
