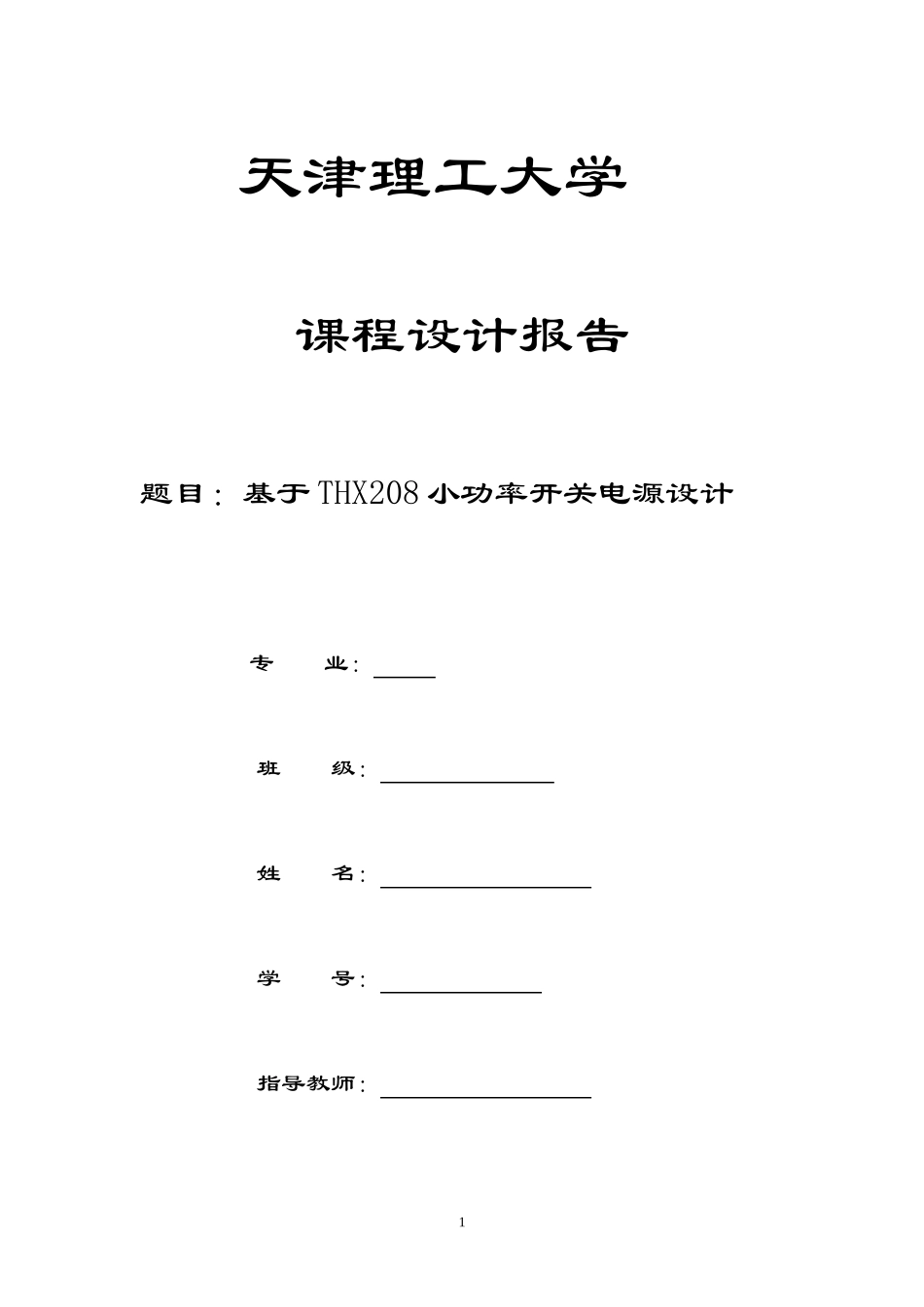

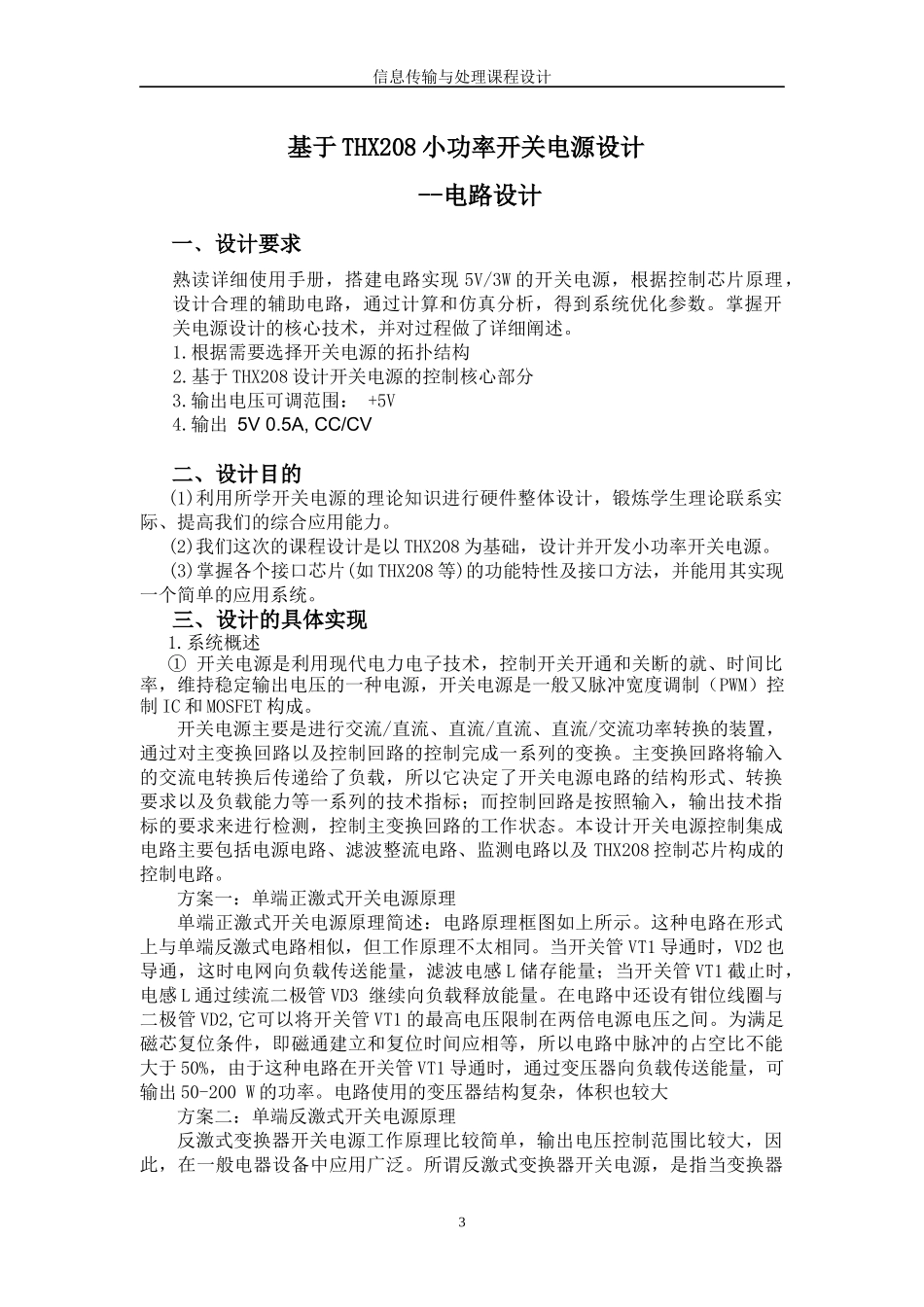

天津理工大学课程设计报告题目：基于THX208小功率开关电源设计专业：班级：姓名：学号：指导教师：12017年1月目录一、设计要求………………………………………………………2二、设计目的………………………………………………………2三、设计的具体实现……………………………………………21.系统概述……………………………………………22.单元电路设计……………………………………3四、结论与展望……………………………………………22五、心得体会及建议…………………………………………23六、参考文献…………………………………………………24七、附录………………………………………………………241、作品照片………………………………………………………252、原理图………………………………………………………263、源程序清单…………………………………………………274、答辩PPT缩印稿……………………………………………302信息传输与处理课程设计基于THX208小功率开关电源设计--电路设计一﹑设计要求熟读详细使用手册，搭建电路实现5V/3W的开关电源，根据控制芯片原理，设计合理的辅助电路，通过计算和仿真分析，得到系统优化参数。掌握开关电源设计的核心技术，并对过程做了详细阐述。1.根据需要选择开关电源的拓扑结构2.基于THX208设计开关电源的控制核心部分3.输出电压可调范围：+5V4.输出5V0.5A,CC/CV二、设计目的(1)利用所学开关电源的理论知识进行硬件整体设计，锻炼学生理论联系实际、提高我们的综合应用能力。(2)我们这次的课程设计是以THX208为基础，设计并开发小功率开关电源。(3)掌握各个接口芯片(如THX208等)的功能特性及接口方法，并能用其实现一个简单的应用系统。三、设计的具体实现1.系统概述①开关电源是利用现代电力电子技术，控制开关开通和关断的就、时间比率，维持稳定输出电压的一种电源，开关电源是一般又脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源主要是进行交流/直流、直流/直流、直流/交流功率转换的装置，通过对主变换回路以及控制回路的控制完成一系列的变换。主变换回路将输入的交流电转换后传递给了负载，所以它决定了开关电源电路的结构形式、转换要求以及负载能力等一系列的技术指标；而控制回路是按照输入，输出技术指标的要求来进行检测，控制主变换回路的工作状态。本设计开关电源控制集成电路主要包括电源电路、滤波整流电路、监测电路以及THX208控制芯片构成的控制电路。方案一：单端正激式开关电源原理单端正激式开关电源原理简述：电路原理框图如上所示。这种电路在形式上与单端反激式电路相似，但工作原理不太相同。当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感L储存能量；当开关管VT1截止时，电感L通过续流二极管VD3继续向负载释放能量。在电路中还设有钳位线圈与二极管VD2,它可以将开关管VT1的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于50%，由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，可输出50-200W的功率。电路使用的变压器结构复杂，体积也较大方案二：单端反激式开关电源原理反激式变换器开关电源工作原理比较简单，输出电压控制范围比较大，因此，在一般电器设备中应用广泛。所谓反激式变换器开关电源，是指当变换器3整流变压器THX208输出5V/3WPC817BTL421A过压断开信息传输与处理课程设计的初级线圈被直流电压激励时，变换器的次级线圈没有向负载提供功率输出，而仅在变换器初级线圈的激励电压被关断后，才向负载提供功率输出，这种变换器开关电源称为反激式开关电源，再通过THX208控制电路。从以上两种方案，很容易看出，按系统功能实现要求，两者相比较方案二的设计（1）电路结构简单转换效率高稳压性能优并且转换效率高;（2）性能优越电压可调体积小、重量轻、性价比高，可普遍使用于生活当中，故采用方案二。所以，本设计反激式变换器部分采用普通元器件构成模拟部分，利用THX208实现控制功能，整流、利用PC817B对电路进行监测，当电压超过最大值时，电路会自动断开。本系统主要包...
