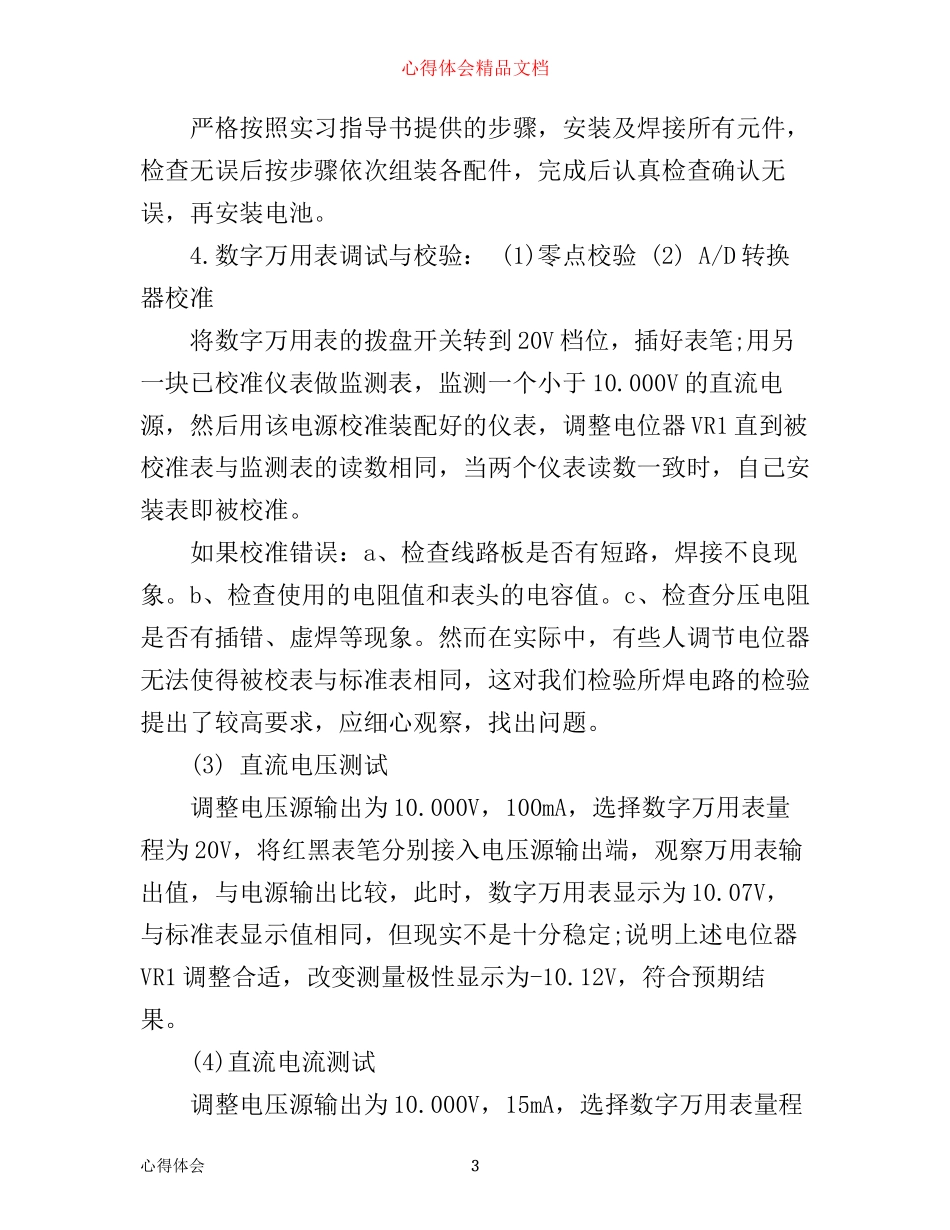

心得体会精品文档在这次制作万用表的实训过程中，可以说是充满挑战也有惊喜，在充满困惑的同时也多些了了解，虽然时间不是很长单过程确实值得回味，每一个细节我们都亲历而为，也因此印象深刻。下面是小编为大家收集整理的万用表实习心得体会，欢迎大家阅读。万用表实习心得体会篇1一、实习目的：1、通过对DT830B数字万用表的制作，了解万用表的基本工作原理。2、学习并熟练掌握元器件的识别、质量检测、插件、焊接(包括贴片元器件焊接—表面安装技术SMT)和整机的装配工艺。3、锻炼自己的动手能力，养成严谨的科学作风，提高工程实践观念。4、通过万用表的安装调试，掌握电子元件和万用表的调试技术。5、增进对仪表的测试精度以及误差的认识与掌握。二、实习具体任务：1、熟悉万用表原理数字表的核心是它的A/D转换器，也就是模数转换器，将被测量的模拟信号变为数字信号给LCD液晶屏显示。输入ICL7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。A/D转换器的四个译码器将数字转换成7段码的四个数字，小数点由选择开关设定。数字表有三个转换电路：I/V转换电路(电流转换电压电心得体会1心得体会精品文档路)R/V转换电路(电阻转换电压电路)C/V转换电路(电容转换电压电路)，也就是说，不过测量什么信号始终要把这个信号转换为直流电压信号来给A/D处理显示。测量电阻，将被测量的电阻值转换为直流电压信号给A/D处理显示。利用ICL7106内部的2.8V基准电压源给基准电阻R0和被测电阻R提供测试电流。R0上的压降VR0当做7106的基准电压，被测电阻R上的压降VR作为基本表的输入电压。测量电流，将被测量的电流值转换为直流电压信号给A/D处理显示。当被测电流IIN流过分流电阻时可产生电压降，即可实现I/V转换，以此作为200mV基本表的输入电压VIN，利用数字电压表显示出被测电流的大小，再通过量程选择开关扩展成多量程直流数字电流表。2.元器件的清点与测试：1)在焊接前，我们应该前检查我们的万用表的元件清单，清点完后请将材料放回塑料袋，弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。2)首先在万用表的外包装泡沫壳上写出所有电阻的阻值，然后取出普通电阻，根据电阻上的色环来读出每个电阻的阻值，分别将读出来的电阻插到对应电阻的位置上，完成后，用数字万用表分别检测每个电阻的阻值，看是否有电阻读错。并将其它元件按照规格也插到线路板上面。3)如有缺件或错件，及时记录下来并到指导教师处核实后调换。3.元器件及配件的安装焊接与组装：心得体会2心得体会精品文档严格按照实习指导书提供的步骤，安装及焊接所有元件，检查无误后按步骤依次组装各配件，完成后认真检查确认无误，再安装电池。4.数字万用表调试与校验：(1)零点校验(2)A/D转换器校准将数字万用表的拨盘开关转到20V档位，插好表笔;用另一块已校准仪表做监测表，监测一个小于10.000V的直流电源，然后用该电源校准装配好的仪表，调整电位器VR1直到被校准表与监测表的读数相同，当两个仪表读数一致时，自己安装表即被校准。如果校准错误：a、检查线路板是否有短路，焊接不良现象。b、检查使用的电阻值和表头的电容值。c、检查分压电阻是否有插错、虚焊等现象。然而在实际中，有些人调节电位器无法使得被校表与标准表相同，这对我们检验所焊电路的检验提出了较高要求，应细心观察，找出问题。(3)直流电压测试调整电压源输出为10.000V，100mA，选择数字万用表量程为20V，将红黑表笔分别接入电压源输出端，观察万用表输出值，与电源输出比较，此时，数字万用表显示为10.07V，与标准表显示值相同，但现实不是十分稳定;说明上述电位器VR1调整合适，改变测量极性显示为-10.12V，符合预期结果。(4)直流电流测试调整电压源输出为10.000V，15mA，选择数字万用表量程心得体会3心得体会精品文档为20mA，将红黑表笔分别接入电压源输出端，观察电流输出值，与电源输出比较，此时，数字万用表显示为15.3mA，与标准表显示值有一定误差;微调电位器VR1调整合适，兼顾电压和电流输出值，即不再调整电位器。最终，输出电压为10.10V，输出电流为15.1mA。(5)电阻测试测实验中标称阻值为10K的...
