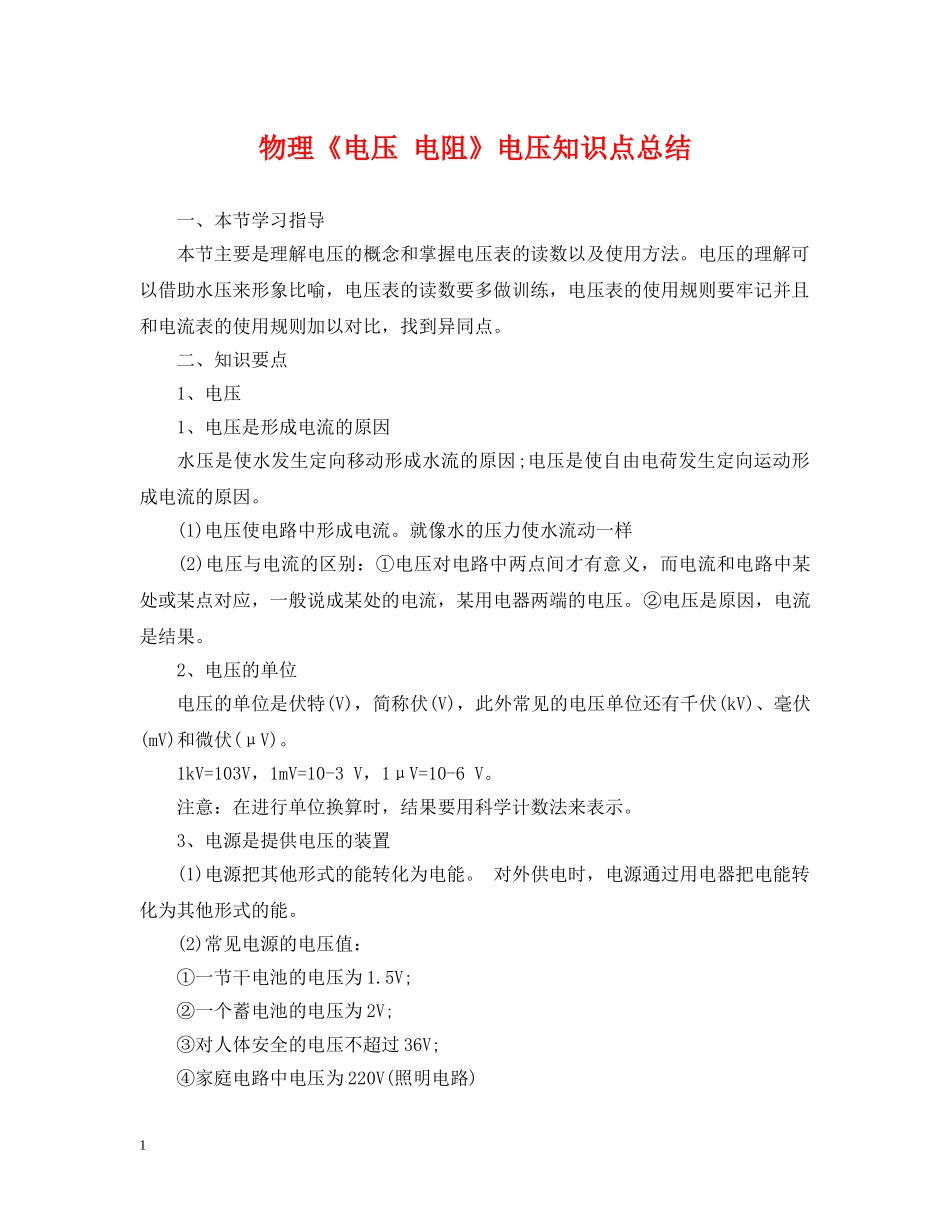

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。物理《电压电阻》电压知识点总结一、本节学习指导本节主要是理解电压的概念和掌握电压表的读数以及使用方法。电压的理解可以借助水压来形象比喻，电压表的读数要多做训练，电压表的使用规则要牢记并且和电流表的使用规则加以对比，找到异同点。二、知识要点1、电压1、电压是形成电流的原因水压是使水发生定向移动形成水流的原因;电压是使自由电荷发生定向运动形成电流的原因。(1)电压使电路中形成电流。就像水的压力使水流动一样(2)电压与电流的区别：①电压对电路中两点间才有意义，而电流和电路中某处或某点对应，一般说成某处的电流，某用电器两端的电压。②电压是原因，电流是结果。2、电压的单位电压的单位是伏特(V)，简称伏(V)，此外常见的电压单位还有千伏(kV)、毫伏(mV)和微伏(μV)。1kV=103V，1mV=10-3V，1μV=10-6V。注意：在进行单位换算时，结果要用科学计数法来表示。3、电源是提供电压的装置(1)电源把其他形式的能转化为电能。对外供电时，电源通过用电器把电能转化为其他形式的能。(2)常见电源的电压值：①一节干电池的电压为1.5V;②一个蓄电池的电压为2V;③对人体安全的电压不超过36V;④家庭电路中电压为220V(照明电路)1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。⑤发生闪电的云层间电压可达103kV.扩展：把每节电池的正、负极依次相连，组成的电池组叫串联电池组，它可以满足用电器对直流电压的不同需求。因为每节电池的电压U1相同，n节电池串联后，电池组的总电压U=nU1，即总电压=电池节数×一节电池的电压4、常见电压值的划分(1)不高于36V的是安全电压;(2)1000V以下的叫低压;(3)1000V以上的叫高压。2、电压表1、电压表是测量电压的仪器电流用电流表测量，电压用电压表测量，电压表在电路中的符号V在电路中，电源或用电器两端的电压可以直接用电压表测量。表盘上的V表示直流电压表，用于测量电池等电源的直流电路电压。注意：实验室中，常用的双量程电压表有三个接线柱、两个量程，一般情况下“+”接线柱共用，另外两个接线柱分别标有“3”、“15”字样，它们与“+”接线柱一起分别组成0～3V和0～15V两个量程。选用不同量程，分度值不同，选用0～3V量程时，分度值为0.1V，读数时应以刻度盘下方的刻度线为准;选用0～15V量程时，分度值为0.5V，读数时应以刻度盘上方的刻度线为准。2、电压表读数(1)使用电压表测电压，读数时首先分清电压表用的量程是多少，从而确认电压表相应量程每大格及每小格所代表的电压值。示数=分度值+小格数。(2)指针偏向哪个刻度就按哪一刻度读数，不必估读，指针向两刻度线中间时，按哪一刻度读数都行，此时读数有两个正确值。例：读出下面电压表的数据分析：(1)先看表的接线柱接，发现接的是“3”最大量程;再看表框里面的内容，最大量程“3”对应的是表框里的“下排”数字，共30个小格，所以每个格子代表0.1刻度;接下来看指针正指的刻度，是2过来第五格;最后得出结论，25格×0.1=2.5V。2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。(2)和上题一样，发现不同的是这个接线柱接的是“5”最大量程;再看表框里面的内容，最大量程“5”对应的是表框里的“上排”数字，共30个小格，所以没格代表0.5刻度;最后看指针正指向第四个刻度，所以读数是：4×0.5=2V。3、电压表使用规则(1)使用前应先检查指针是否指零，如有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。(2)电压表必须和被测用电器并联。(3)连线柱的接法要正确：电流“+”入“—”出。(4)被测电压不要超过电压表的量程。(5)在不能预知被测电压的范围时，先试用大量程，并采用试触的方法，如电压表示数在小量程范围内，则改用小量程，提高测量精度。3、探究串、并联电路电压的规律(1)、串联电路电压规律串联电路中，总电压等于各部分电路两端电压之和，即U=U1+U2+……+Un(2)、并联电路电压规律并联电路中各支路两端的电压都相等：U1=U2=……=Un=U三、经验之谈：电压是产生电流的原因，没有电压就肯定...
