2024土木工程测量实习报告_10VIP免费

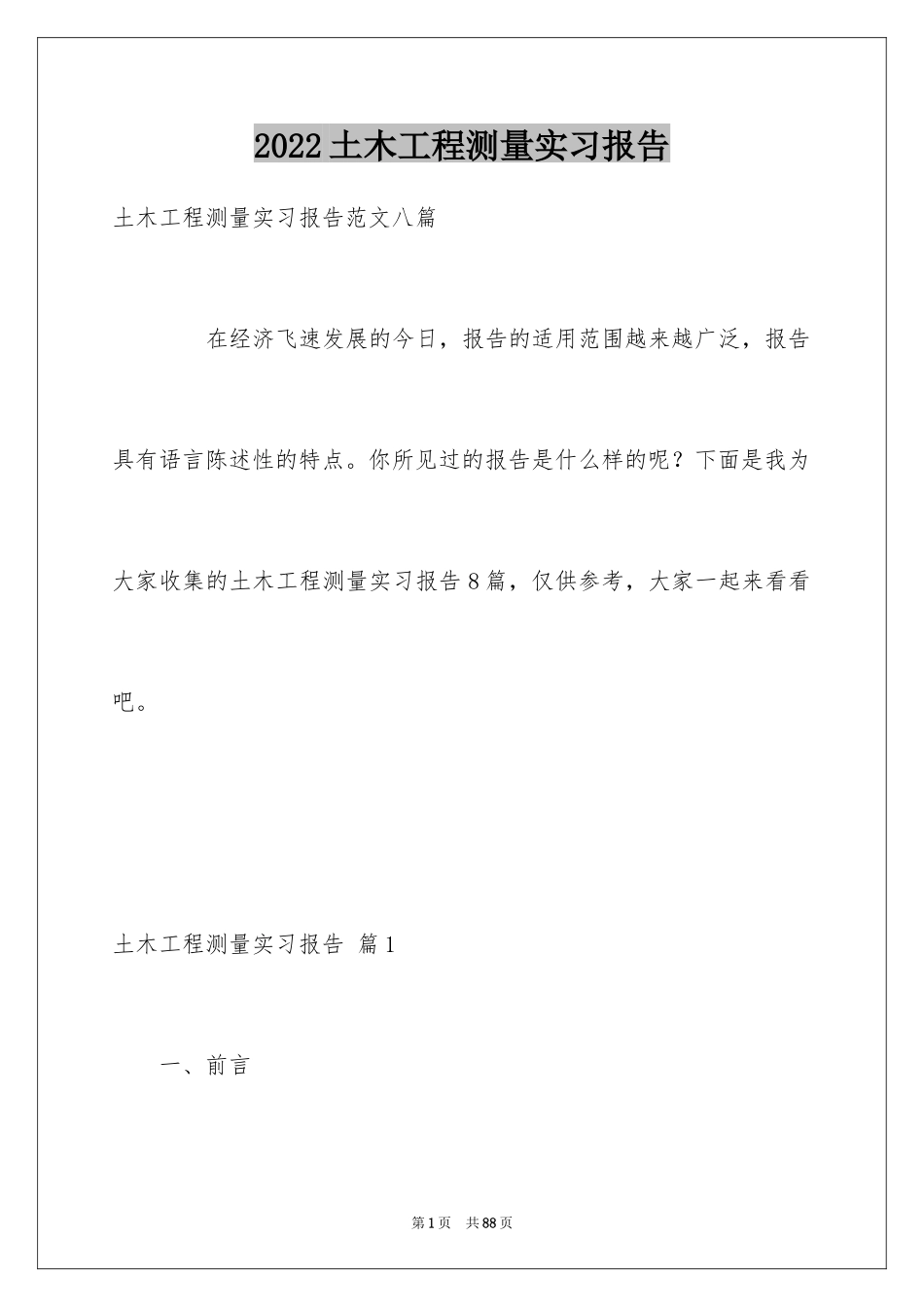

2024土木工程测量实习报告_10_第1页
1/88

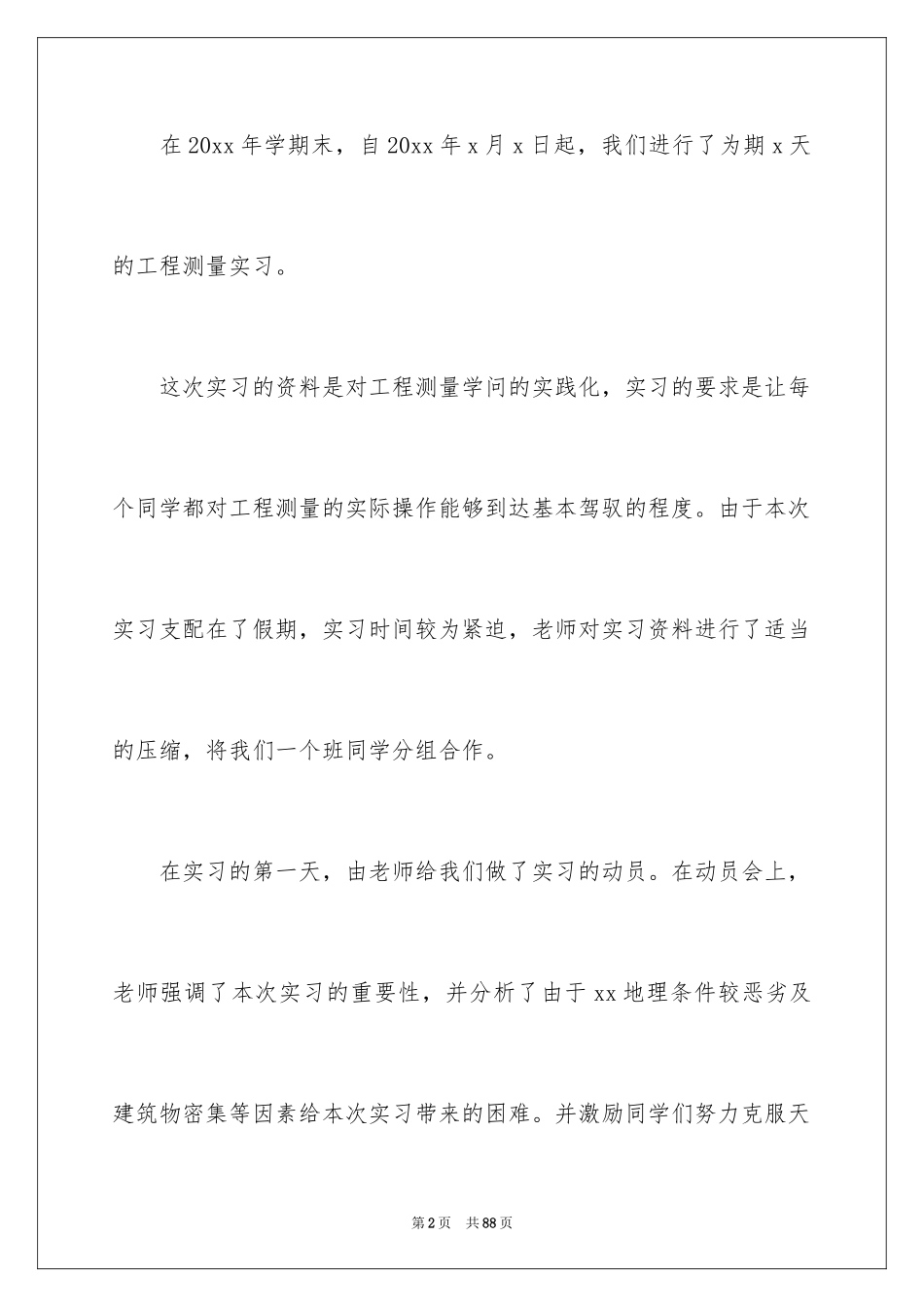

2024土木工程测量实习报告_10_第2页
2/88

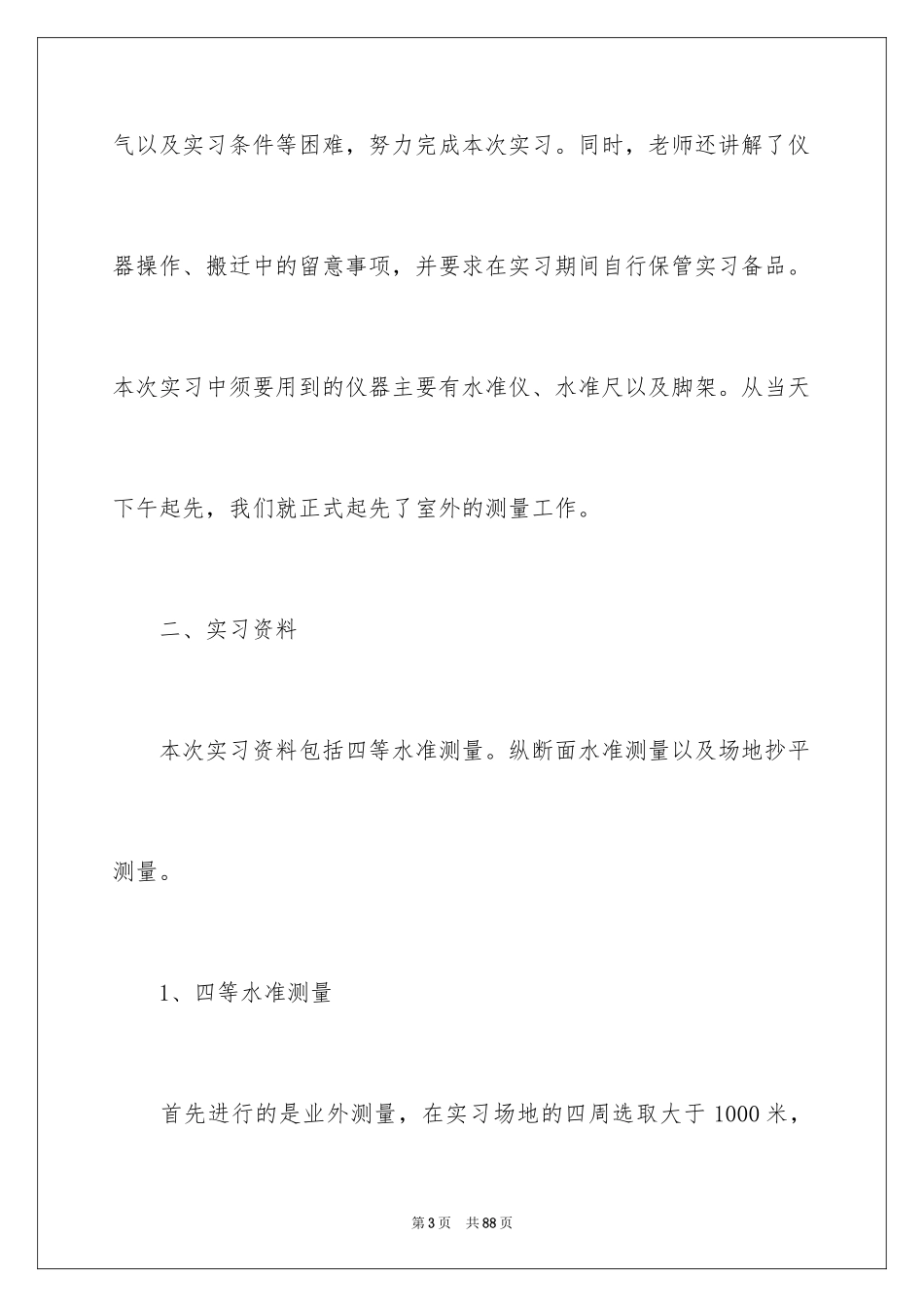

2024土木工程测量实习报告_10_第3页
3/88
2022土木工程测量实习报告土木工程测量实习报告范文八篇在经济飞速发展的今日,报告的适用范围越来越广泛,报告具有语言陈述性的特点。你所见过的报告是什么样的呢?下面是我为大家收集的土木工程测量实习报告8篇,仅供参考,大家一起来看看吧。土木工程测量实习报告篇1一、前言第1页共88页在20xx年学期末,自20xx年x月x日起,我们进行了为期x天的工程测量实习。这次实习的资料是对工程测量学问的实践化,实习的要求是让每个同学都对工程测量的实际操作能够到达基本驾驭的程度。由于本次实习支配在了假期,实习时间较为紧迫,老师对实习资料进行了适当的压缩,将我们一个班同学分组合作。在实习的第一天,由老师给我们做了实习的动员。在动员会上,老师强调了本次实习的重要性,并分析了由于xx地理条件较恶劣及建筑物密集等因素给本次实习带来的困难。并激励同学们努力克服天第2页共88页气以及实习条件等困难,努力完成本次实习。同时,老师还讲解了仪器操作、搬迁中的留意事项,并要求在实习期间自行保管实习备品。本次实习中须要用到的仪器主要有水准仪、水准尺以及脚架。从当天下午起先,我们就正式起先了室外的测量工作。二、实习资料本次实习资料包括四等水准测量。纵断面水准测量以及场地抄平测量。1、四等水准测量首先进行的是业外测量,在实习场地的四周选取大于1000米,第3页共88页小于1300米的五边形闭合导线,在每条边上至少选取一个转战。将水准仪架在两点连线的中垂线上并调平,在两点分别竖起两把水准尺根据后视黑尺—前视黑尺—前视红尺—后视红尺的依次,读出黑面尺的上、中、下丝以及红面尺的中丝读数,并记录每点以及转战的读数业外测量工作结束后,我们又进行业内计算工作,业内计算的工作量是非常大。规定起始点的高程为30米。根据相关公式计算出每点的高程,并计算出各项限差:视线长度前后视距差前后视距累计差黑红面读数差黑红面高差之差高差闭合差并保证各项限差贴合国家四等水准测量的规范。第4页共88页2、纵断面水准测量首先拟定施测路途。在指导老师的指导下,选一已知水准点作为高程起始点,记为BM1,选取有200米长度、必需高差的路途作为施测路途,每隔10米处标记庄点,再在地势起伏较大的点上另设庄点。1人观测、1人记录、2人立尺,施测1—2站后应轮换工种。施测第一站,以已知高程点BM1作后视,在其上立尺,在施测路途的前进方向上选取第一个庄点0+000立尺点,作为前视点,将水准仪安置在距后视点、前视点距离大致相等的位置,将高程引至0+000点。第5页共88页仪器迁至其次站,第一站0+000点的前视尺不动变为其次站的后视尺,第一站的后视尺移到庄点0+030上,变为其次站的前视尺,观测并记录黑尺读数再将尺立再0+010,0+020庄点并记录读数。按以上程序依选定4个转战测量全部庄点的黑尺读数。并计算每点的高程。业外测量结束后,我们把每庄点以及的高程,按横向比例尺为1:1000。纵向比例尺为1:100画在坐标标准纸上,计算出坡度设计高程管底高程以及埋至深度后,我们将各个高程用曲线连接,并画出地下管线的纵断面图,就绘制好了管道纵断面图并在土下方注明全部数据。第6页共88页3、场地抄平测量在实习基地选取一块面积为2500平方米正方形平地,每条边每隔10米选一点,用勾三股四弦五的方法检测正方形的直角,在0行选30米,在0列选40米,看30米和40米的点之间连线是否被分成5份(每10米为一份),若是则为直角。把每边的横纵点连接,构成36个点,其中4个角点,16个边点,16个中间点。将水准高程BM1点的高程引至第一点,在正方形的中间架起水准仪,在每一点处竖尺,观测并记录黑尺的中丝读数,并计算每点的高程。依据每点的高程计算出设计高程填挖高度以及填挖用量。第7页共88页三、体会与总结在实习过程中,我从技术,团队合作,专业素养等方面都有了极大的收获。从技术方面来说,这次实习给了一次我将所学学问进行运用来解决实际问题的机会,在实习过程中,很多原先并不娴熟的学问渐渐被清楚的理解,很多原先没有重视的方面也得到了巩固,更在发觉及解决问题的过程中学习到了不少新东西,在课本中所提到的技术要求之外,我在以下几个方面我有了比较...
