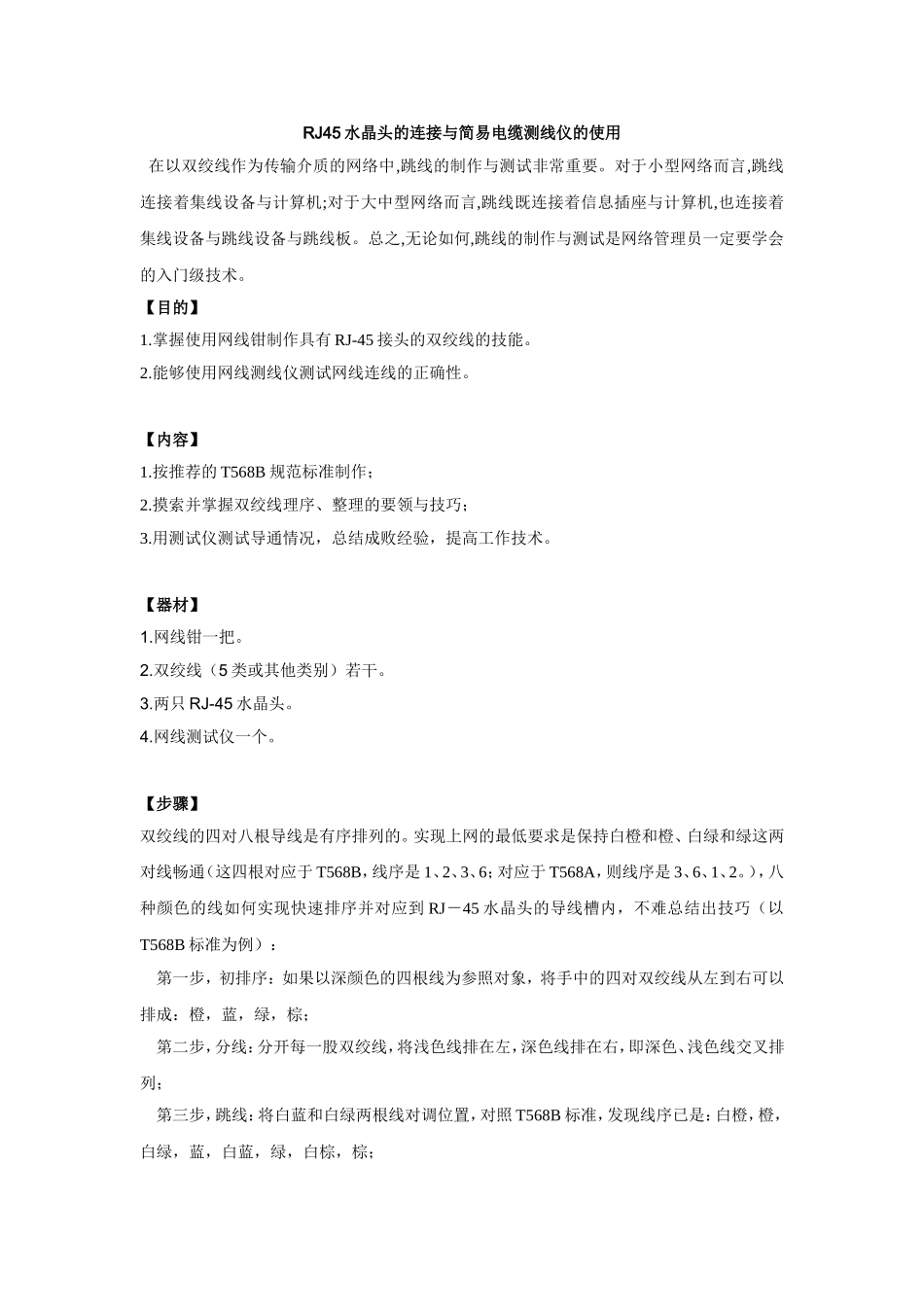

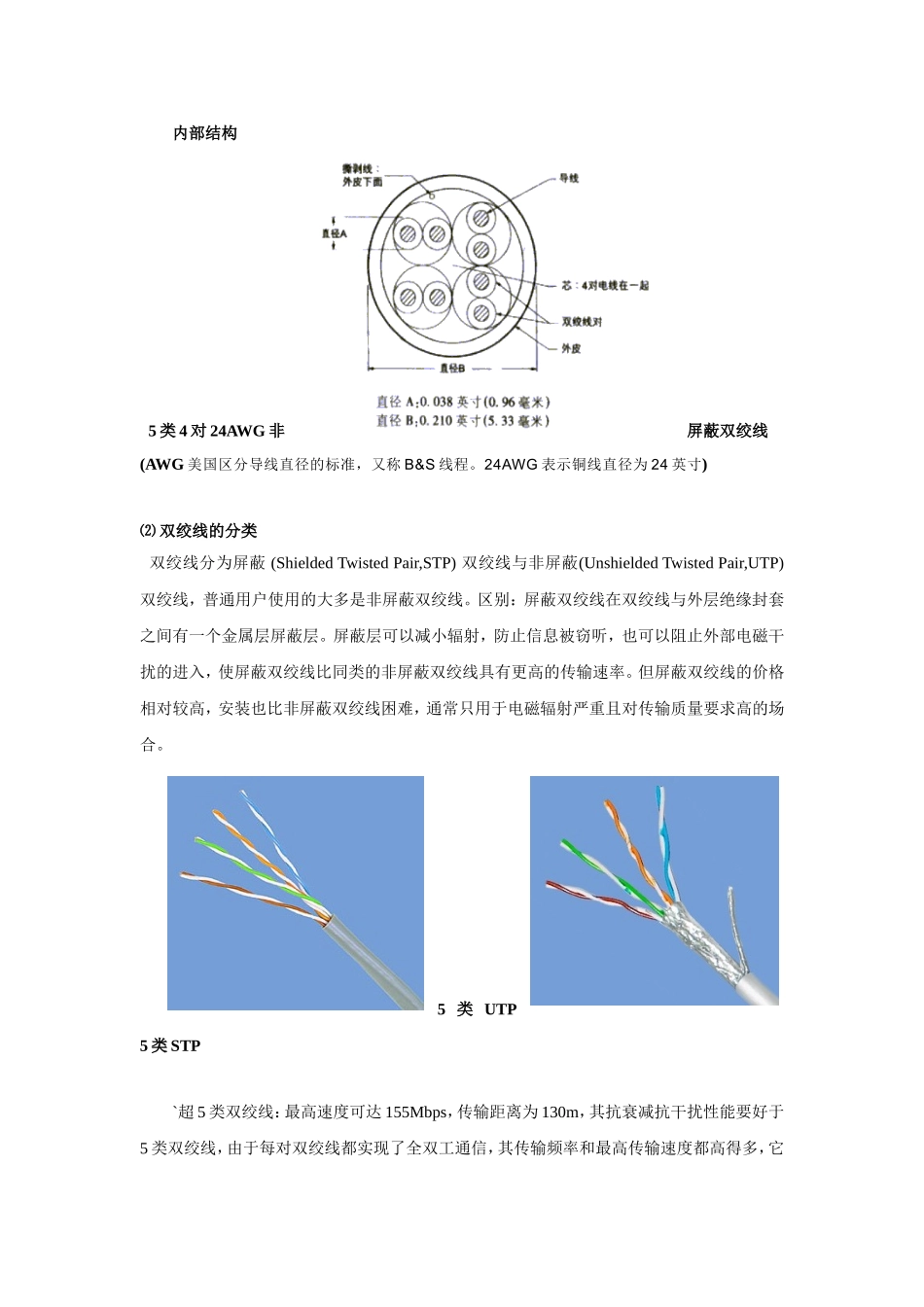

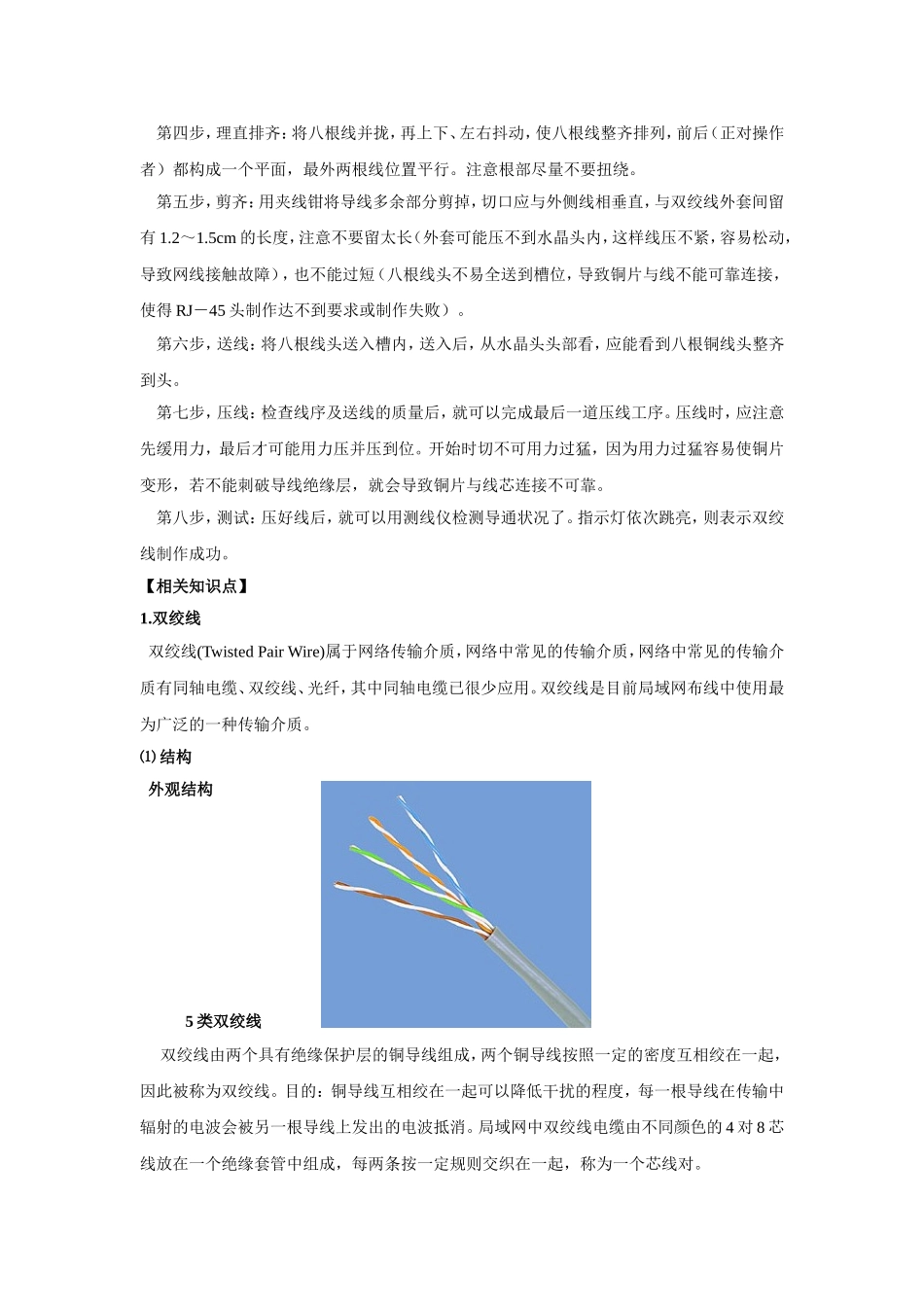

RJ45水晶头的连接与简易电缆测线仪的使用在以双绞线作为传输介质的网络中,跳线的制作与测试非常重要。对于小型网络而言,跳线连接着集线设备与计算机;对于大中型网络而言,跳线既连接着信息插座与计算机,也连接着集线设备与跳线设备与跳线板。总之,无论如何,跳线的制作与测试是网络管理员一定要学会的入门级技术。【目的】1.掌握使用网线钳制作具有RJ-45接头的双绞线的技能。2.能够使用网线测线仪测试网线连线的正确性。【内容】1.按推荐的T568B规范标准制作；2.摸索并掌握双绞线理序、整理的要领与技巧；3.用测试仪测试导通情况，总结成败经验，提高工作技术。【器材】1.网线钳一把。2.双绞线（5类或其他类别）若干。3.两只RJ-45水晶头。4.网线测试仪一个。【步骤】双绞线的四对八根导线是有序排列的。实现上网的最低要求是保持白橙和橙、白绿和绿这两对线畅通（这四根对应于T568B，线序是1、2、3、6；对应于T568A，则线序是3、6、1、2。），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧（以T568B标准为例）：第一步，初排序：如果以深颜色的四根线为参照对象，将手中的四对双绞线从左到右可以排成：橙，蓝，绿，棕；第二步，分线：分开每一股双绞线，将浅色线排在左，深色线排在右，即深色、浅色线交叉排列；第三步，跳线：将白蓝和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕；第四步，理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。注意根部尽量不要扭绕。第五步，剪齐：用夹线钳将导线多余部分剪掉，切口应与外侧线相垂直，与双绞线外套间留有1.2～1.5cm的长度，注意不要留太长（外套可能压不到水晶头内，这样线压不紧，容易松动，导致网线接触故障），也不能过短（八根线头不易全送到槽位，导致铜片与线不能可靠连接，使得RJ－45头制作达不到要求或制作失败）。第六步，送线：将八根线头送入槽内，送入后，从水晶头头部看，应能看到八根铜线头整齐到头。第七步，压线：检查线序及送线的质量后，就可以完成最后一道压线工序。压线时，应注意先缓用力，最后才可能用力压并压到位。开始时切不可用力过猛，因为用力过猛容易使铜片变形，若不能刺破导线绝缘层，就会导致铜片与线芯连接不可靠。第八步，测试：压好线后，就可以用测线仪检测导通状况了。指示灯依次跳亮，则表示双绞线制作成功。【相关知识点】1.双绞线双绞线(TwistedPairWire)属于网络传输介质，网络中常见的传输介质，网络中常见的传输介质有同轴电缆、双绞线、光纤，其中同轴电缆已很少应用。双绞线是目前局域网布线中使用最为广泛的一种传输介质。⑴结构外观结构5类双绞线双绞线由两个具有绝缘保护层的铜导线组成，两个铜导线按照一定的密度互相绞在一起，因此被称为双绞线。目的：铜导线互相绞在一起可以降低干扰的程度，每一根导线在传输中辐射的电波会被另一根导线上发出的电波抵消。局域网中双绞线电缆由不同颜色的4对8芯线放在一个绝缘套管中组成，每两条按一定规则交织在一起，称为一个芯线对。内部结构5类4对24AWG非屏蔽双绞线(AWG美国区分导线直径的标准，又称B&S线程。24AWG表示铜线直径为24英寸)⑵双绞线的分类双绞线分为屏蔽(ShieldedTwistedPair,STP)双绞线与非屏蔽(UnshieldedTwistedPair,UTP)双绞线，普通用户使用的大多是非屏蔽双绞线。区别：屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属层屏蔽层。屏蔽层可以减小辐射，防止信息被窃听，也可以阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。但屏蔽双绞线的价格相对较高，安装也比非屏蔽双绞线困难，通常只用于电磁辐射严重且对传输质量要求高的场合。5类UTP5类STP`超5类双绞线：最高速度可达155Mbps，传输距离为130m，其抗衰减抗干扰性能要好于5类双绞线，由于每对双绞线都实现了全双工通信，其传输频率和最高传输速度都高得多，它支持千兆位以太网的布线标准，可用于千兆位以太网中。⑦6类、7类双绞线：能提供更高的传输速率和更远的距离，其中6类双...
