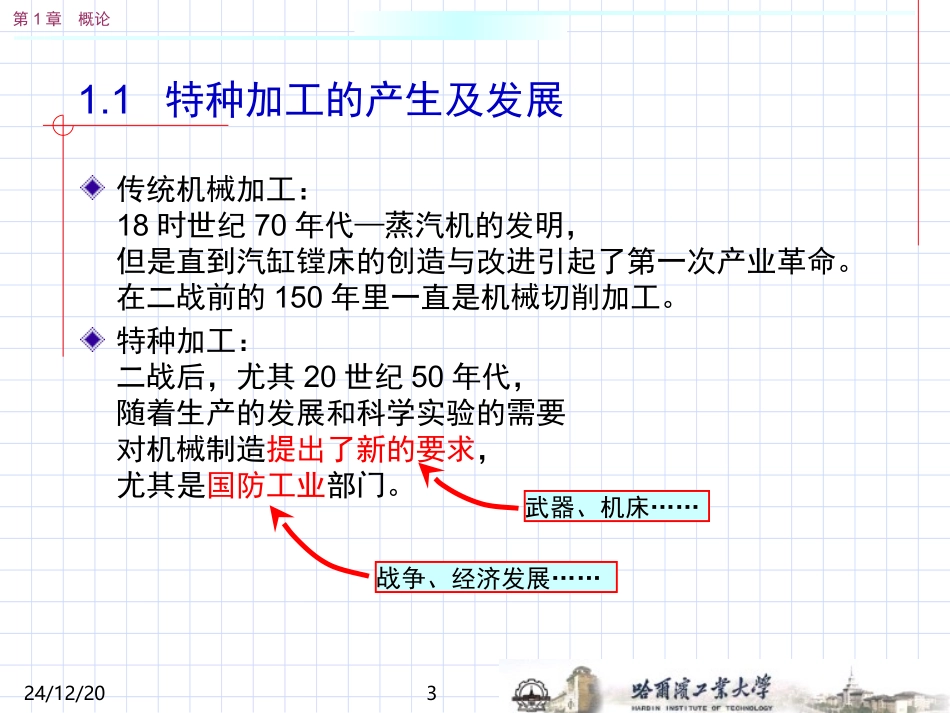

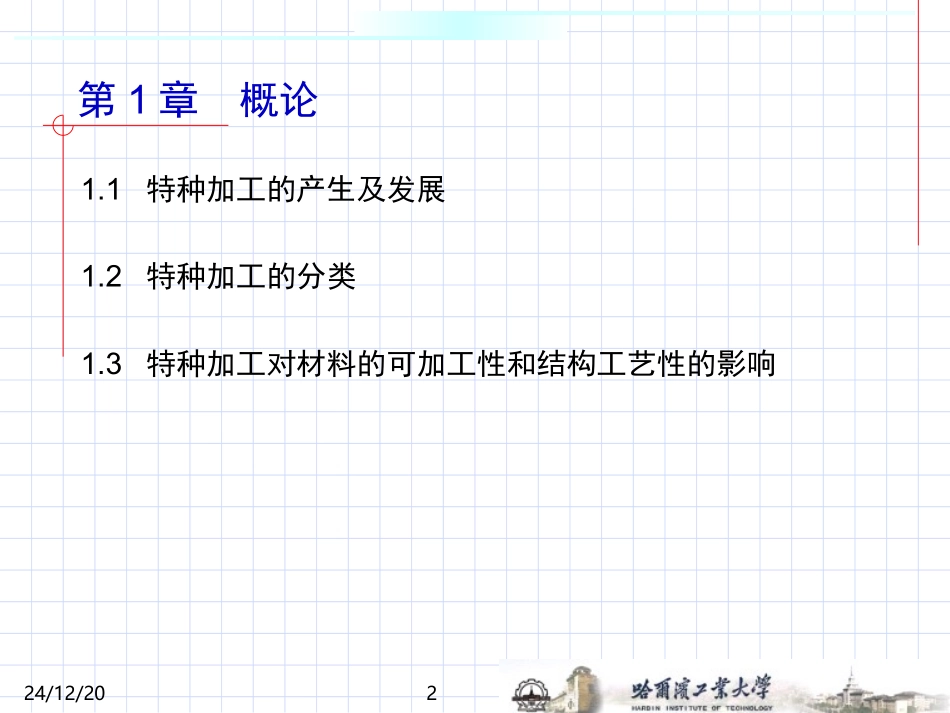

特种加工技术—第1章概论24/12/202第1章概论1.1特种加工的产生及发展1.2特种加工的分类1.3特种加工对材料的可加工性和结构工艺性的影响24/12/2031.1特种加工的产生及发展传统机械加工：18时世纪70年代—蒸汽机的发明，但是直到汽缸镗床的创造与改进引起了第一次产业革命。在二战前的150年里一直是机械切削加工。特种加工：二战后，尤其20世纪50年代，随着生产的发展和科学实验的需要对机械制造提出了新的要求，尤其是国防工业部门。第1章概论武器、机床……战争、经济发展……24/12/204对机械制造提出的新的要求1.解决各种难加工材料的加工问题如硬质合金、钛合金、耐热钢、不锈钢、淬火钢、金刚石、宝石、石英以及锗、硅等各种高硬度、高强度、高韧性、高脆性的金属与非金属材料的加工。2.解决各种特殊复杂表面的加工问题喷气涡轮机叶片、整体涡轮、发动机机匣、锻压模、注射模的立体成型表面各种冲模、冷拔模上的特殊截面的型孔炮管内膛线、喷油嘴、栅网、喷丝头上的小孔、窄缝等特殊零件3.解决各种超精、光整或具有特殊要求的零件的加工问题航天、航空陀螺仪、伺服阀等表面质量和精度要求较高的零件细长轴、薄壁零件、弹性零件等低刚度零件第1章概论1.1特种加工的产生及发展24/12/205传统加工的本质和特点1、依靠刀具材料比工件材料硬；2、靠机械能把工件上多余的金属材料切除。当工件材料愈来愈硬，加工表面愈来愈复杂的情况下，传统加工就显得的无能为力了。这是特种加工产生与发展的外因。第1章概论1.1特种加工的产生及发展24/12/206特种加工的产生时间：20世纪40年代，人物：前苏联拉扎林科夫妇前因事件：研究开关触点腐蚀的原因时发现现象：利用工具和工件之间不断的脉冲性火花放电产生的局部、瞬时的高温把金属蚀除下来。命名：加工过程中可看到火花电火花加工电火花加工—ElectricalDischargeMachining(EDM)放电加工（日本/英国/美国等）电蚀加工（前苏联及俄罗斯）第1章概论1.1特种加工的产生及发展24/12/207电火花加工产生的意义拉扎林科夫妇用铜丝在淬火钢上加工出小孔。（软）（硬）意义：摆脱了传统加工方法的束缚用软的工具加工任何硬度的金属材料利用电能热能来去除金属为其他加工方法提供了新的思路第1章概论1.1特种加工的产生及发展24/12/208特种加工概念到目前特种加工的方法很多，采用的能量有：热能、化学能、电化学、光能、声能等。为了区别于原有的金属切削加工，这些新的加工方法统称为特种加工，国外称作：Non-TraditionalMachining(NTM，非传统加工)Non-ConventionalMachining(NCM，非常规加工)第1章概论1.1特种加工的产生及发展24/12/209特种加工的本质、特点本质：1、不是主要依靠机械能，而是用其他能量来去除金属材料；2、工具硬度可以低于被加工材料的硬度；3、加工过程中工具和工件之间不存在显著的机械切削力。特点：1、可加工任何硬度、强度、韧性、脆性的金属和非金属材料；2、专长于加工复杂零件、微细表面零件和低刚度零件；3、可以用于超精加工、光整加工和纳米加工。第1章概论1.1特种加工的产生及发展24/12/2010我国特种加工的发展20世纪50年代中期，研制出电火花穿孔机床、表面强化机。建立电加工研究室20世纪50年代末期，开始批量生产电火花成型机和表面强化机20世纪60年代初，仿形电火花线切割机20世纪60年代末，高速走丝电火花线切割机及其数控系统20世纪50年代末，电解加工和超声加工。原兵器工业部，用电解方法加工炮管膛线、喷气发动机叶片等。20世纪60年代末到90年代，特种加工技术快速发展时期，主要体现在如下几个方面：特种加工方法和机理；特种加工工艺；特种加工设备；特种加工智能化、自动化；实际应用。第1章概论1.1特种加工的产生及发展24/12/2011最近特种加工的发展第1章概论1.1特种加工的产生及发展自动化、柔性化高效率精密化新工艺方法及复合工艺进一步开拓特种加工技术•充分利用计算机技术对特种加工设备的控制系统、电源系统进行优化,•加大对特种加工的基本原理、加工机理、工艺规律、加工稳定性等深入研究的力度,•建立综合工艺参数自适应控制装置、数据库等(如超声、激光等加工),•进而建立特种加工的CAD/CAM...
