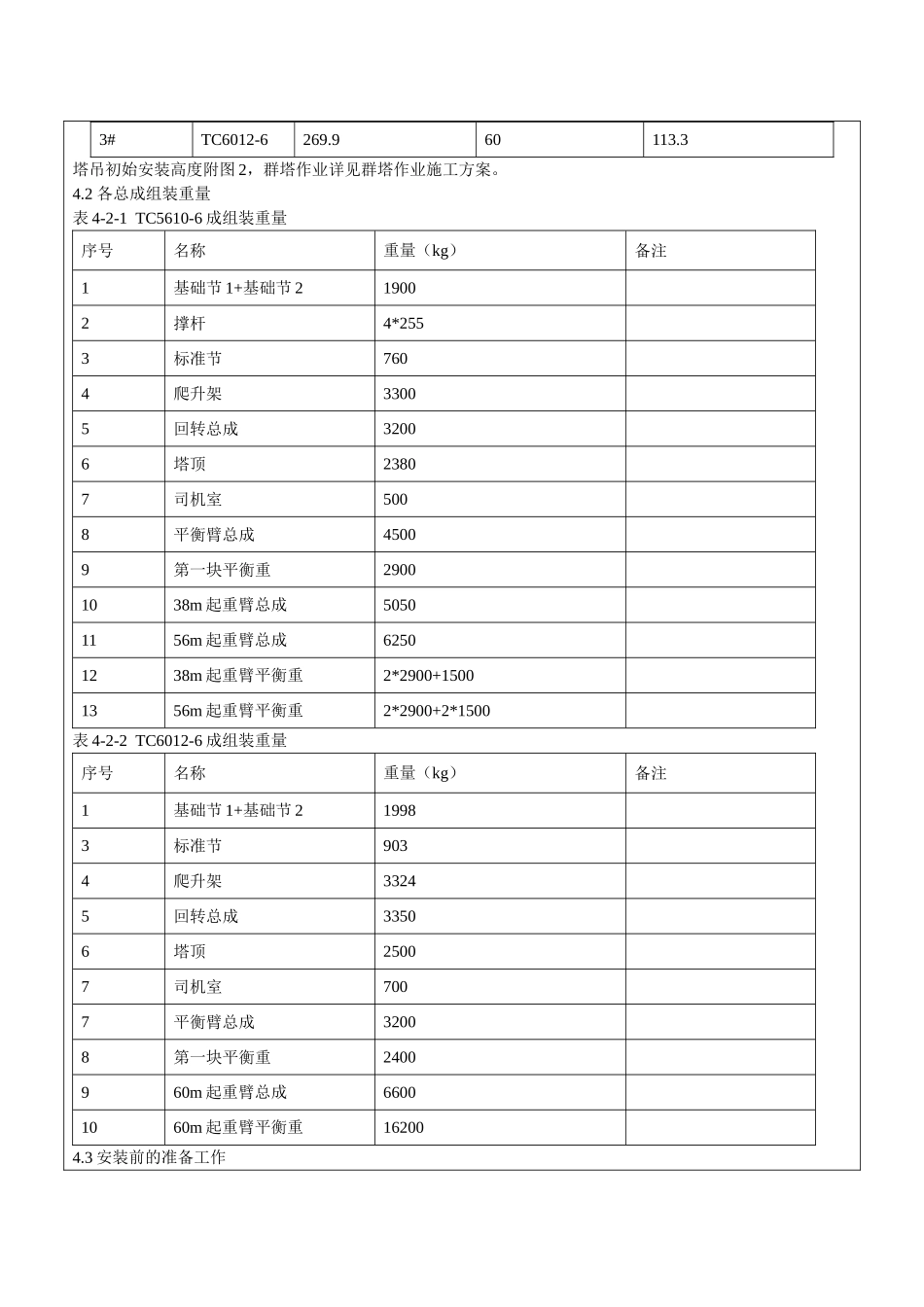

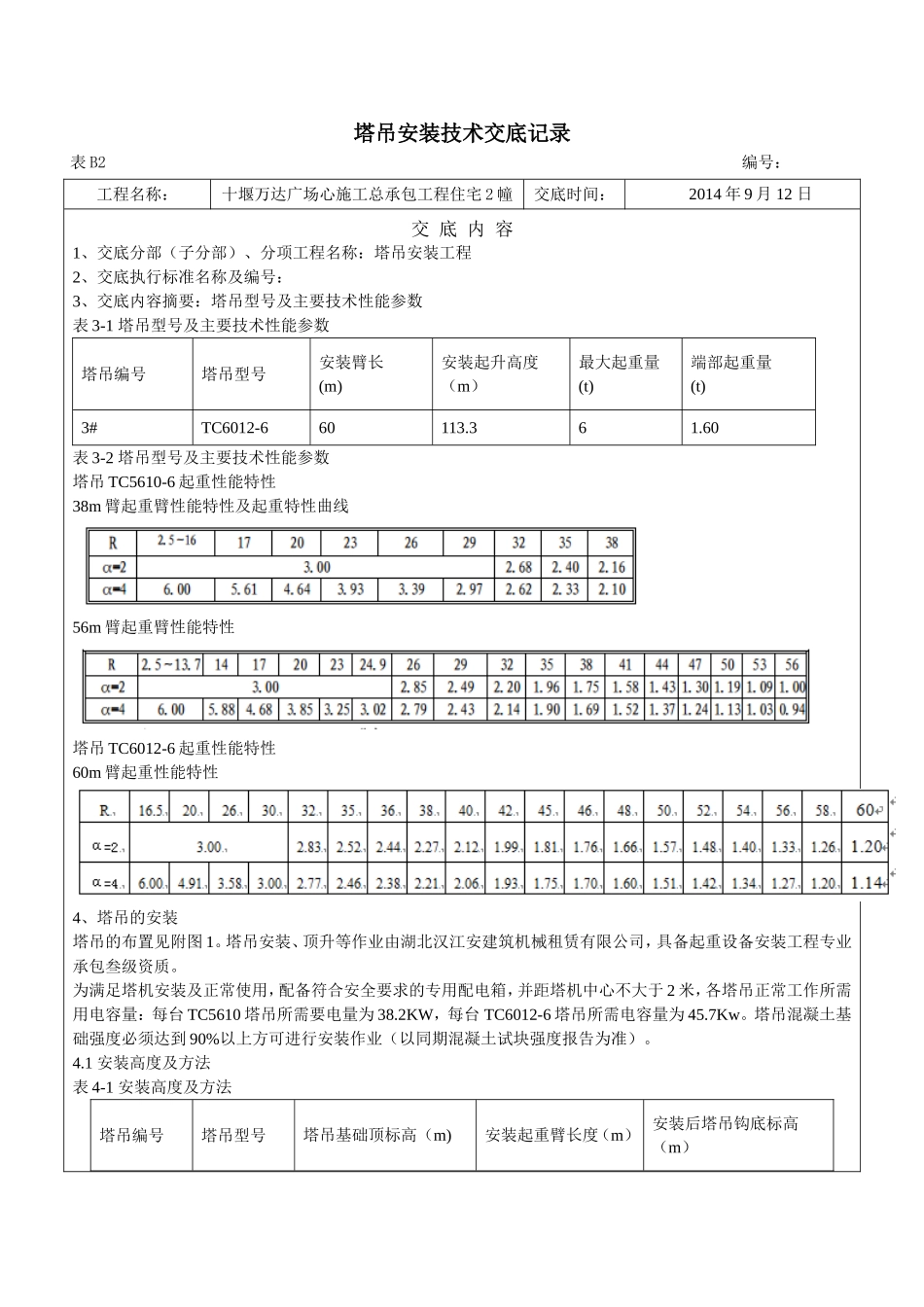

塔吊安装技术交底记录表B2编号：工程名称：十堰万达广场心施工总承包工程住宅2幢交底时间：2014年9月12日交底内容1、交底分部（子分部）、分项工程名称：塔吊安装工程2、交底执行标准名称及编号：3、交底内容摘要：塔吊型号及主要技术性能参数表3-1塔吊型号及主要技术性能参数塔吊编号塔吊型号安装臂长(m)安装起升高度（m）最大起重量(t)端部起重量(t)3#TC6012-660113.361.60表3-2塔吊型号及主要技术性能参数塔吊TC5610-6起重性能特性38m臂起重臂性能特性及起重特性曲线56m臂起重臂性能特性塔吊TC6012-6起重性能特性60m臂起重性能特性4、塔吊的安装塔吊的布置见附图1。塔吊安装、顶升等作业由湖北汉江安建筑机械租赁有限公司，具备起重设备安装工程专业承包叁级资质。为满足塔机安装及正常使用，配备符合安全要求的专用配电箱，并距塔机中心不大于2米，各塔吊正常工作所需用电容量：每台TC5610塔吊所需要电量为38.2KW，每台TC6012-6塔吊所需电容量为45.7Kw。塔吊混凝土基础强度必须达到90%以上方可进行安装作业（以同期混凝土试块强度报告为准）。4.1安装高度及方法表4-1安装高度及方法塔吊编号塔吊型号塔吊基础顶标高（m)安装起重臂长度（m）安装后塔吊钩底标高（m）3#TC6012-6269.960113.3塔吊初始安装高度附图2，群塔作业详见群塔作业施工方案。4.2各总成组装重量表4-2-1TC5610-6成组装重量序号名称重量（kg）备注1基础节1+基础节219002撑杆4*2553标准节7604爬升架33005回转总成32006塔顶23807司机室5008平衡臂总成45009第一块平衡重29001038m起重臂总成50501156m起重臂总成62501238m起重臂平衡重2*2900+15001356m起重臂平衡重2*2900+2*1500表4-2-2TC6012-6成组装重量序号名称重量（kg）备注1基础节1+基础节219983标准节9034爬升架33245回转总成33506塔顶25007司机室7007平衡臂总成32008第一块平衡重2400960m起重臂总成66001060m起重臂平衡重162004.3安装前的准备工作4.3.1根据施工组织设计对塔机进行合理布置和准确定位。4.3.2塔吊基础验收：埋入塔吊基础的地脚螺栓杆相对位置必须准确，组装后必须保证地脚螺栓孔的对角线误差不大于2mm，确保固定基节的安装。当砼强度达到90%以上，并经项目部内部安全、质检部门及监理单位验收后方可安装。4.3.3清理塔吊基础周围40米范围内的路面杂物，并进行夯实处理，以便于汽车吊的站位和进场塔机部件的摆放。4.3.4技术人员必须提前进行现场实地勘测，仔细地考虑在安装及今后拆卸中可能碰到的问题，制定切实可行的施工方案，对疑难问题及时沟通，共同商讨解决对策，确保施工顺利安全的进行。4.3.5清理塔机安装范围内杂物，保证良好的安装环境。选派有安装经验并持有有效特种作业操作证的人员参加安装工作。安装时应严格按本机安装说明书中的要求进行。4.3.6作业人员必须身体健康，无妨碍高空作业的疾病与情绪。4.3.7作业人员必须分工明确，密切配合，坚守岗位，服从指挥，听从信号，严禁违章作业。4.3.8为保证运输车辆及汽车吊的安全行驶，若坡道角度过大，运输车辆、汽车吊无法进出现场，可采用挖土机拉接。4.3.9安装作业前，应准备好所需的工具设备和辅助物件，使用前须先检查，确保良好状态，保证使用安全。4.3.10安装作业前，应全面检查塔机的各部位，必须对其进行全面的保养、检查。检查各结构部分有无裂纹、变形、腐蚀的现象。检查小车、行走机构、回转机构的基本情况，对于需保养、润滑的地方应立即做好保养工作。检查各部位限位开关及力矩开关的灵敏性。检查塔机的电气性能；测量各电源线间的绝缘性，测试其主控制线路的可靠性，对于损坏的元件应及时更新。并清理安装部件，做好装运准备。4.3.11电气设备的检查应由电工进行，必要时要求在地面做通电运转测试，确保各电器部分、各限位装置灵敏可靠。4.3.12液压顶升系统的检查应接通电源，检查油箱的液压油是否充分，有无变质及泄漏情况，油缸的活塞杆伸、缩是否灵活。4.3.13安装现场要求平整，安装前须清理塔机周围的杂物，保证汽车吊及运输车辆顺利进出场及整个安装过程的顺利进行。4.3.14施工机具及防护用品准备表4-3施工机械及机具序号名称型号单位数量备注1汽车吊25T台12平板车1...
