四输入与非门电路版图设计VIP免费

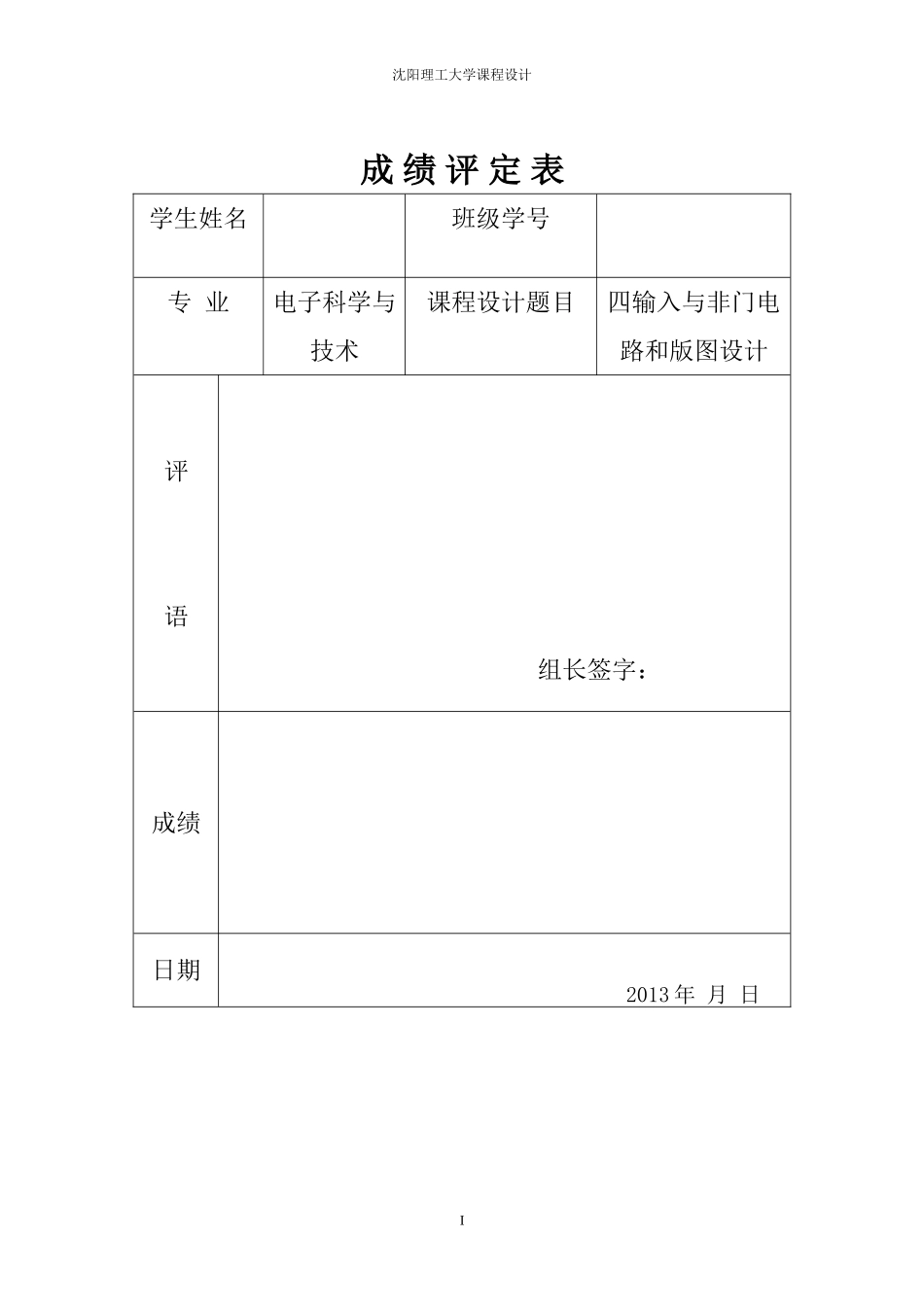

四输入与非门电路版图设计_第1页
1/15

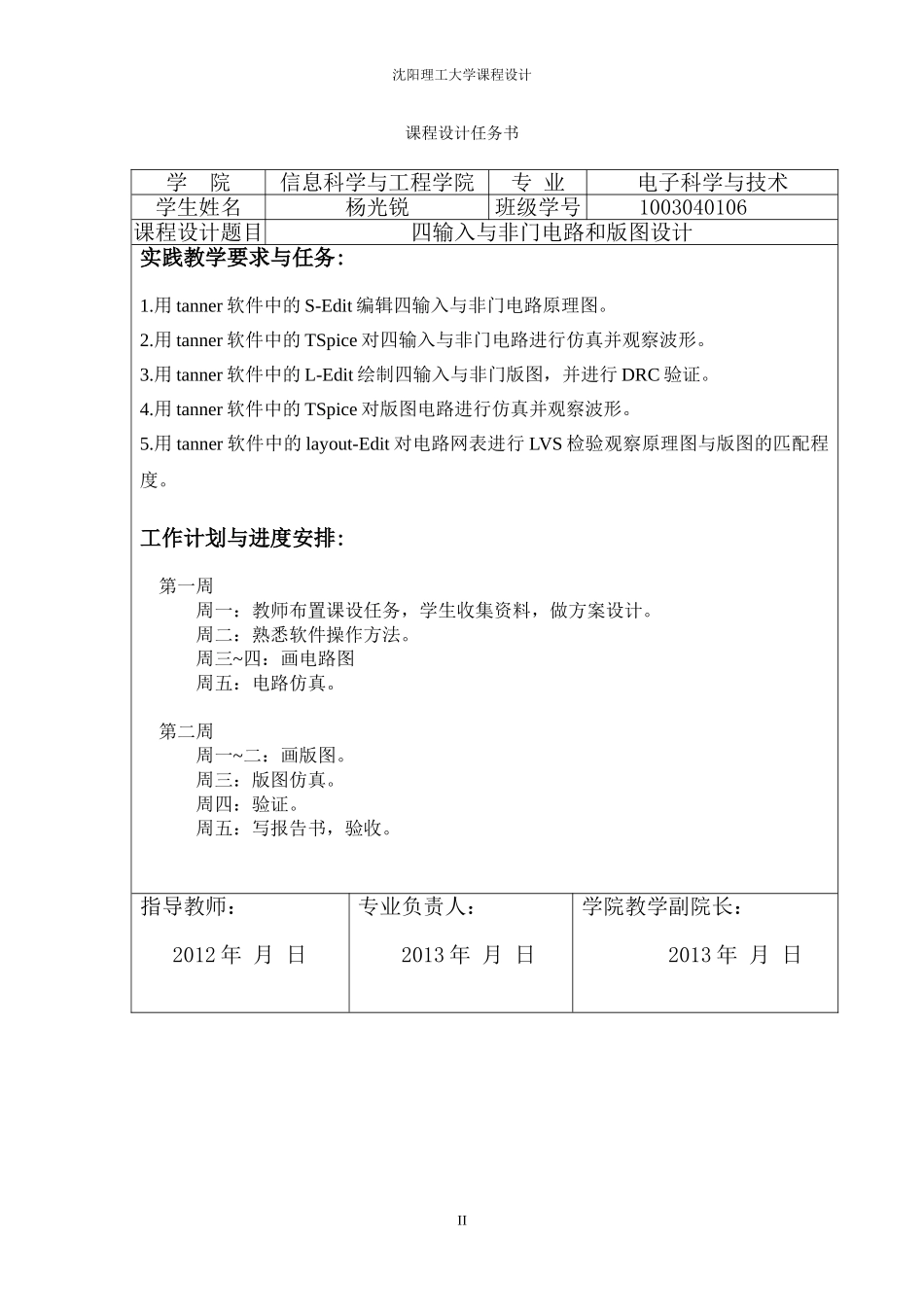

四输入与非门电路版图设计_第2页
2/15

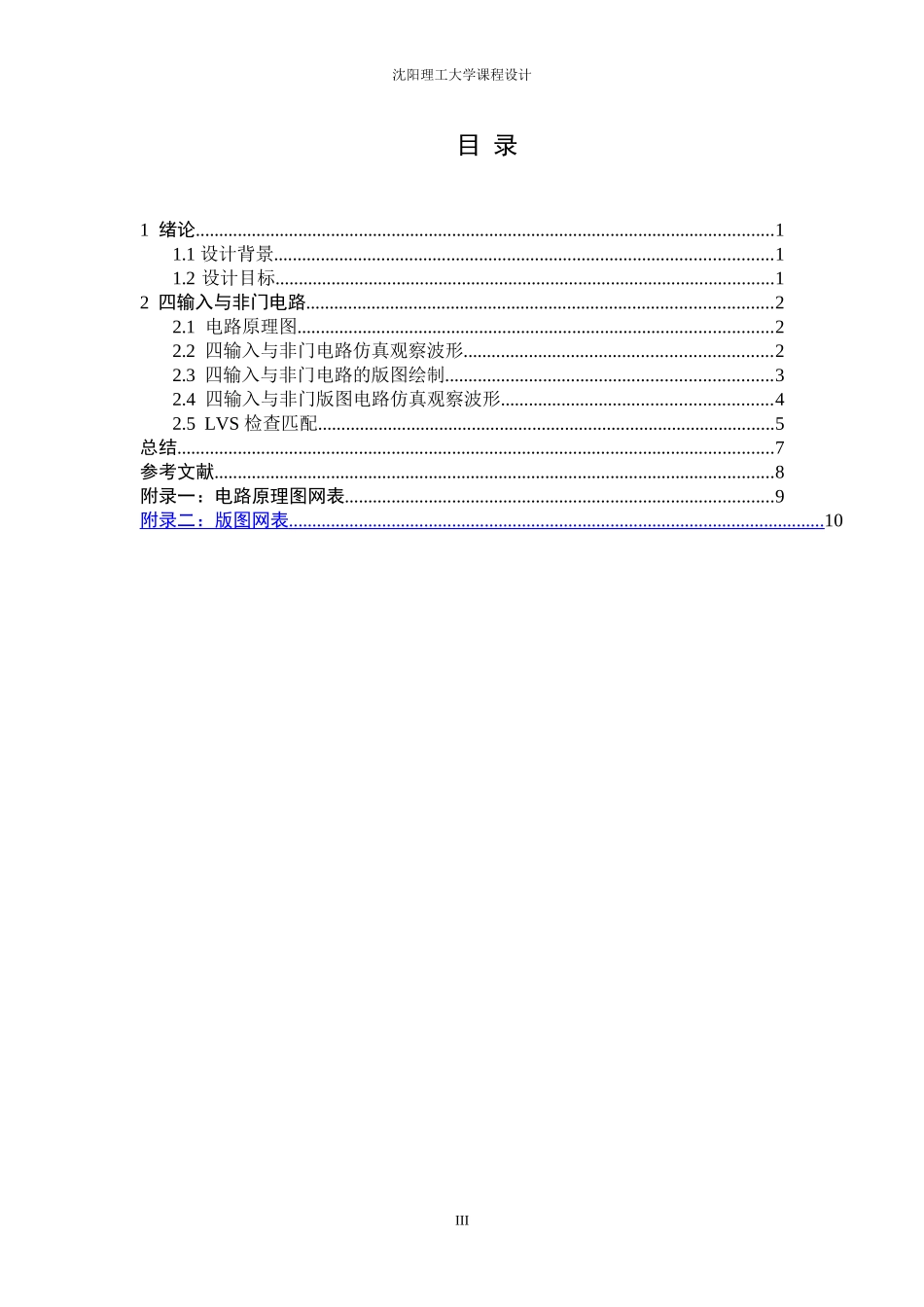

四输入与非门电路版图设计_第3页
3/15
I沈阳理工大学课程设计成绩评定表学生姓名班级学号专业电子科学与技术课程设计题目四输入与非门电路和版图设计评语组长签字:成绩日期2013年月日II沈阳理工大学课程设计课程设计任务书学院信息科学与工程学院专业电子科学与技术学生姓名杨光锐班级学号1003040106课程设计题目四输入与非门电路和版图设计实践教学要求与任务:1.用tanner软件中的S-Edit编辑四输入与非门电路原理图。2.用tanner软件中的TSpice对四输入与非门电路进行仿真并观察波形。3.用tanner软件中的L-Edit绘制四输入与非门版图,并进行DRC验证。4.用tanner软件中的TSpice对版图电路进行仿真并观察波形。5.用tanner软件中的layout-Edit对电路网表进行LVS检验观察原理图与版图的匹配程度。工作计划与进度安排:第一周周一:教师布置课设任务,学生收集资料,做方案设计。周二:熟悉软件操作方法。周三~四:画电路图周五:电路仿真。第二周周一~二:画版图。周三:版图仿真。周四:验证。周五:写报告书,验收。指导教师:2012年月日专业负责人:2013年月日学院教学副院长:2013年月日III沈阳理工大学课程设计目录1绪论............................................................................................................................11.1设计背景...........................................................................................................11.2设计目标...........................................................................................................12四输入与非门电路....................................................................................................22.1电路原理图......................................................................................................22.2四输入与非门电路仿真观察波形..................................................................22.3四输入与非门电路的版图绘制......................................................................32.4四输入与非门版图电路仿真观察波形..........................................................42.5LVS检查匹配..................................................................................................5总结................................................................................................................................7参考文献........................................................................................................................8附录一:电路原理图网表............................................................................................9附录二:版图网表...................................................................................................................101沈阳理工大学课程设计1绪论1.1设计背景tanner是用来IC版图绘制软件,许多EDA系统软件的电路模拟部分是应用Spice程序来完成的,而tanner软件是一款学习阶段应用的版图绘制软件,对于初学者是一个上手快,操作简单的EDA软件。Tanner集成电路设计软件是由TannerResearch公司开发的基于Windows平台的用于集成电路设计的工具软件。该软件功能十分强大,易学易用,包括S-Edit,T-Spice,W-Edit,L-Edit与LVS,从电路设计、分析模拟到电路布局一应俱全。其中的L-Edit版图编辑器在国内应用广泛,具有很高知名度。L-EditPro是TannerEDA软件公司所出品的一个IC设计和验证的高性能软件系统模块,具有高效率,交互式等特点,强大而且完善的功能包括从IC设计到输出,以及最后的加工服务,完全可以媲美百万美元级的IC设计软件。L-EditPro包含IC设计编辑器(LayoutEditor)、自动布线系统(StandardCellPlace&Route)、线上设计规则检查器(DRC)、组件特性提取器(DeviceExtractor)、设计布局与电路netlist的比较器(LVS)、CMOSLibrary、MarcoLibrary,这些模块组成了一个完整的IC设计与验证解...
